反饋是電子電路中的一種重要概念，它是指將電路輸出信號的一部分或全部通過特定的元件和網絡送回到輸入端，與原始輸入信號進行比較和處理的過程。反饋在放大電路中的應用非常廣泛，它可以改變放大電路的性能，提高其穩定性、增益、線性度等指標。

圖片

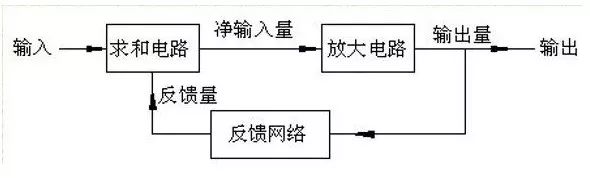

反饋的概念

在放大電路中，輸入信號經過放大器放大后，輸出信號會攜帶一定的誤差。這些誤差可能來自于放大器本身的非線性、溫度變化等因素。為了減小這些誤差，提高放大電路的性能，我們可以引入反饋。反饋信號是從輸出端取出的一部分或全部信號，經過特定的元件和網絡處理后，送回到輸入端，與原始輸入信號進行比較和處理。這樣，輸出信號的誤差就可以得到修正，從而提高放大電路的性能。

反饋的分類

根據反饋信號的性質和作用，反饋可以分為正反饋和負反饋兩種。

1.正反饋(Positive Feedback)：正反饋是指反饋信號使得放大電路的凈輸入信號增大，從而使輸出信號進一步增大的現象。正反饋通常用于產生自激振蕩，如振蕩器、脈沖發生器等電路。正反饋的特點是輸出信號與輸入信號同相，且增益大于1。

2.負反饋(Negative Feedback)：負反饋是指反饋信號使得放大電路的凈輸入信號減小，從而使輸出信號減小的現象。負反饋通常用于改善放大電路的性能，如提高增益、降低失真、穩定工作點等。負反饋的特點是輸出信號與輸入信號反相，且增益小于1。

圖片

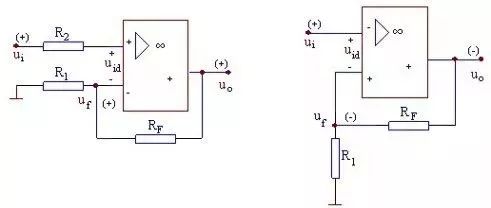

圖 (a) 負反饋 圖 正反饋

根據反饋的交直流性質，可分為直流反饋和交流反饋。

如果反饋信號中只含直流成分，則稱為直流反饋，直流負反饋用于穩定靜態工作點，對放大電路的動態性能沒有影響。如果反饋信號中只含交流成分，則稱為交流反饋。交流負反饋用于改善放大電路的各項動態性能。

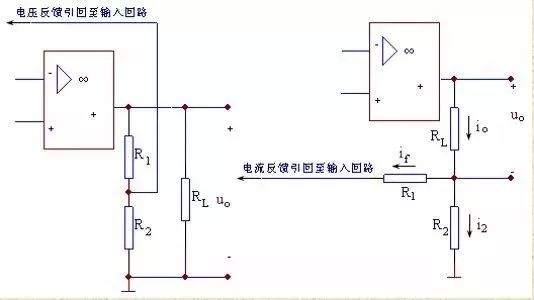

圖片

反饋的判斷

判斷一個放大電路是否引入了反饋，主要從以下幾個方面進行：

1.觀察電路結構：如果電路中有從輸出端到輸入端的連接線，那么這個電路就可能存在反饋。

2.分析電路參數：如果電路中的某個元件的參數隨著輸出信號的變化而變化，那么這個元件就可能參與了反饋過程。

3.計算增益：通過計算電路的開環增益和閉環增益，可以判斷電路是否引入了反饋。如果閉環增益不等于開環增益，那么電路就存在反饋。

反饋的影響

反饋對放大電路的性能有著重要的影響，主要表現在以下幾個方面：

1.提高增益：負反饋可以有效提高放大電路的增益。通過引入負反饋，可以使放大電路的增益達到一個較高的水平，同時減小失真和噪聲。

2.降低失真：負反饋可以有效降低放大電路的失真。由于負反饋可以減小輸出信號的波動，從而減小了非線性失真的產生。

3.穩定工作點：負反饋可以有效穩定放大電路的工作點。通過引入負反饋，可以使放大電路的工作點不受溫度、電源電壓等因素的影響，從而保證放大電路的穩定工作。

4.改變頻率響應：負反饋可以改變放大電路的頻率響應特性。通過引入不同的負反饋網絡，可以實現低通、高通、帶通等濾波功能。

5.產生自激振蕩：正反饋可以產生自激振蕩現象。在正反饋回路中，當增益大于1時，輸出信號會不斷增大，從而產生自激振蕩。這種現象在振蕩器、脈沖發生器等電路中有著廣泛的應用。

總之，反饋是電子電路中的一種重要技術手段，它在放大電路中的應用非常廣泛。通過引入反饋，可以有效改善放大電路的性能，提高其穩定性、增益、線性度等指標。在實際應用中，我們需要根據具體的需求選擇合適的反饋類型和網絡結構，以實現最佳的性能指標。
