隨著端側AI應用的落地，預計集成NPU的SoC產品將迎來爆發式的增量市場。本期與非網給大家?guī)?lái)一款采用國內知名SoC廠商的產品——基于瑞芯微RK3568的開發板(MYD-LR3568J-32E4D-180-I-GK)。此款開發板是米爾電子推出的一款基于瑞芯微RK3568的工業板。筆者手上的為最高規格配置的版本，4GB LPDDR4 + 32GB eMMC，工業級溫度的處理器RK3568J。

開發板硬件介紹

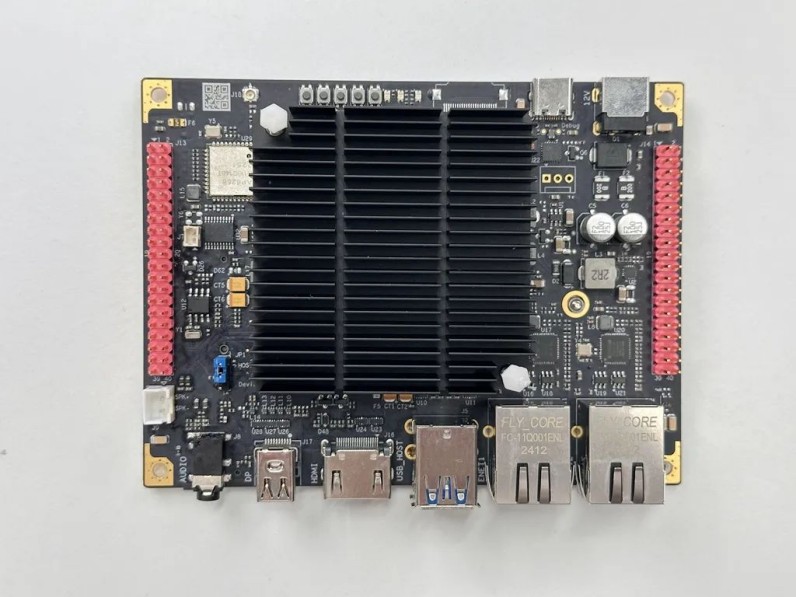

首先看下板子的外設接口情況，板子正面有12V的DC Jack接口座，Type-C的Debug接口，LED，5個機械功能按鍵，WiFi/BT天線，兼容樹莓派的40pin接口擴展座，RTC的電池接口，USB選擇跳帽接口，揚聲器接口，音頻接口、miniDP接口、HDMI接口、兩個USB3.0接口、兩個千兆的以太網口，米爾電子自定義的40pin擴展座接口，風扇接口。

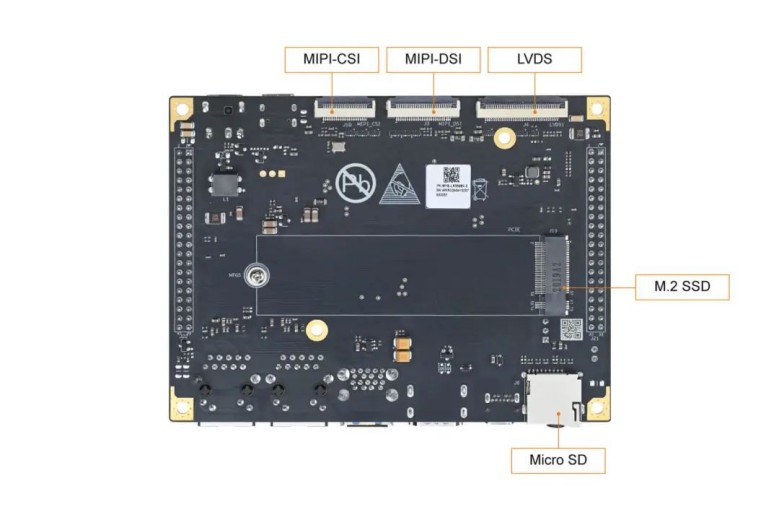

板子背面包括一個MicroSD卡槽，一個M.2 SSD接口，1個MIPI-CSI接口，一個MIPI-DSI接口以及一個LVDS接口。

以上大致就是這款開發板的外設接口，同時有一點比較值得稱道，米爾電子宣稱核心板采用的是100%國產物料，所以接下去我們來看看板子上一些主要的芯片都是哪些廠商供貨的。這里的話我已經把板子的散熱器和核心板的屏蔽罩取下，中間這顆SoC就是瑞芯微的RK3568J，可以說是這款開發板的最大亮點之一。

RK3568J這顆SoC非常有自身特色，集成度也非常高，比如集成了4顆Arm Cortex-A55處理器;自研的NPU(算力1Tops);G52 GPU;VPU 4K高清視頻編解碼器;支持豐富的多媒體接口如HDMI、DP、LVDS、DSI、CSI等。所以基于RK3568J這顆SoC的核心板可以應用于像電力智能設備、工業控制設備、商顯、軌道交通、工業機器人、觸控一體機等領域。

§ 除了SoC，開發板上其它芯片包括：

· 瑞芯微電源管理芯片(RK809)

· 是江波龍的32GB eMMC

· 長鑫存儲4GB LPDDR4

· 正基WiFi/BT模組AP6256

· 潤石科技的邏輯電平轉換芯片(RS0108)

· RTC實時時鐘芯片(LK8563)

· 裕太微千兆以太網收發器(YT8531SH)

· 沁恒微電子USB轉串口芯片(CH342F)

以上大概就是這個板子上主要的一些芯片，初略看下發現核心板用的都是國產芯片，底板大部分是國產芯片。另外得益于瑞芯微SoC的高集成度，所以其實可以發現外圍功能性的芯片并沒有很多。

開發板上電使用

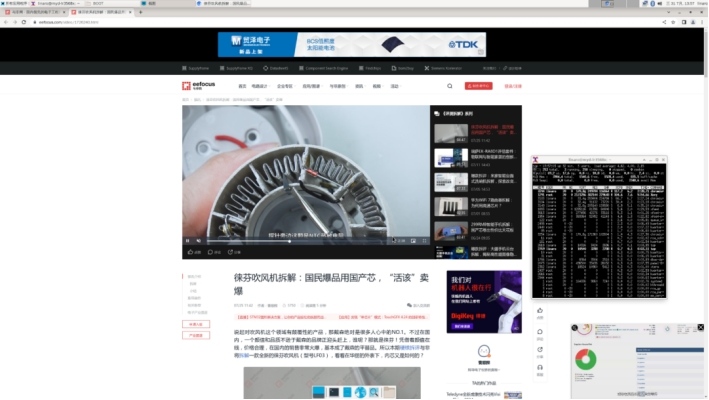

那接下來就上電看下。我拿到的這個板子上電后發現默認燒錄的是Debian Linux系統，64位操作系統，帶有 Xfce 桌面環境，4GB的內存。從實際的使用情況來看，比如觀看網頁上的視頻，CPU的占用率已經達到100%，然后再進行一些額外的操作，確實會有些卡頓。跟目前市面上主流的旗艦手機SoC相比還是有差距的，畢竟價格、定位都不一樣。

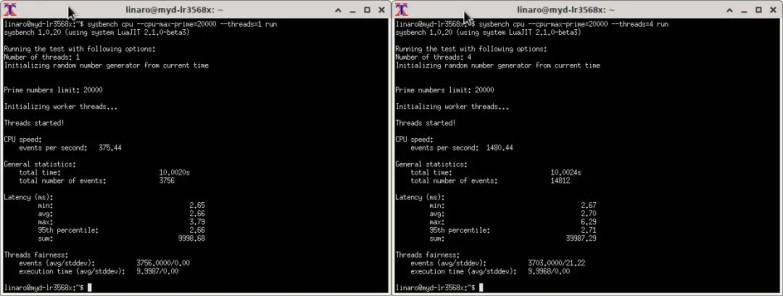

通過通用的性能測試工具Sysbench實際測試了下CPU的性能，以下分別是單核和4核的測試結果。

跟大家熟悉的樹莓派5相比，性能一半不到。不過溫控表現比較好，畢竟它的主要應用領域不追求巔峰性能，可靠更重要。

小結

以上就是款開發板的基本硬件以及使用情況，總結一下就是這款開發板采用核心板+底板的結構，核心板采用100%國產物料，使用LGA貼片封裝直接焊接到底板上。整個開發板采用12V/3A直流供電，搭載了兩路千兆以太網接口、板載 WiFi+BT模塊、具備HDMI+miniDP+MIPI-DSI+LVDS 四種顯示接口、1路3.5mm音頻接口、1路USB3.0 HOST、1路USB3.0 OTG接口、1路 Micro SD接口、1路兼容樹莓派40pin 擴展接口、1路米爾電子自定義的40pin擴展接口?？傮w而言，接口資源豐富，在平衡性能和功耗的同時實現了穩定可靠的運行，非常適用于工業、車載、電力、醫療、教育等領域。感興趣的小伙伴不妨實際體驗一番，有相當多的特色等待挖掘。更多評測過程請關注米爾電子公眾號視頻介紹。
