本項目演示了如何使用Omnimo nRF52840與SparkFun Qwiic OLED顯示器(SSD1306)和AIR QUALITY 4 CLICK傳感器來監測室內空氣質量。該系統在OLED屏幕上實時顯示eCO2(等效二氧化碳)和TVOC(總揮發性有機化合物)水平。

該項目是為CircuitPython 8.1及以上版本設計的，以確保與舊版本和新版本的CircuitPython兼容。這是構建先進環境監測系統或物聯網項目的一個很好的起點。

你將創造什么

在本項目結束時，您將擁有：

?一套有效的空氣質素監測系統，可量度二氧化碳及揮發性有機化合物的含量。

?在SSD1306 OLED屏幕上實時顯示數據。

硬件需求

?Omnimo nRF52840

?SparkFun Qwiic OLED顯示屏(0.91英寸)， 128x32分辨率)

?空氣質量4點擊傳感器(sgp30傳感器)

?用于連接組件的跳線

?用于編程Omnimo nRF52840的USB-C電纜

軟件需求

?CircuitPython 8.1

必需的庫:

你可以通過從Adafruit的GitHub存儲庫下載最新的CircuitPython庫包來安裝所需的庫。

一步一步的指示

步驟1：設置開發環境

?在您的Omnimo nRF52840上安裝最新版本的CircuitPython。

下載CircuitPython庫包并解壓以下庫：

?adafruit_sgp30.mpy

?adafruit_displayio_ssd1306.mpy

?下載CircuitPython庫包并解壓以下庫

?adafruit_displayio_ssd1306.mpy

將這些庫復制到Omnimo nRF52840上的lib文件夾中。

步驟2:連接硬件

步驟3：上傳代碼

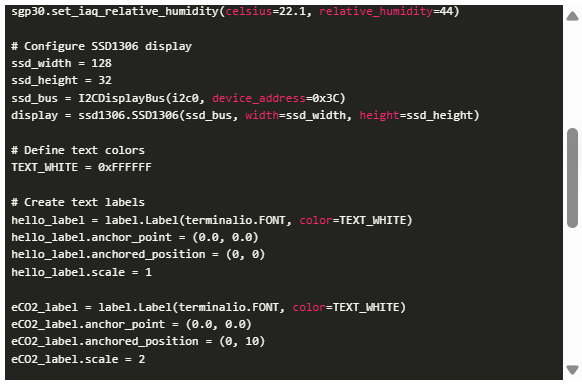

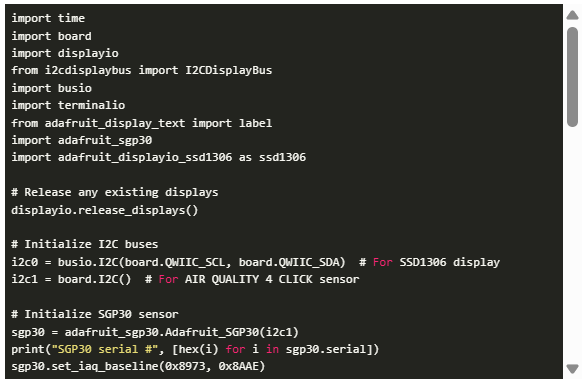

將下面提供的代碼復制到一個名為code.py的文件中，并將其上傳到Omnimo nRF52840的根目錄。

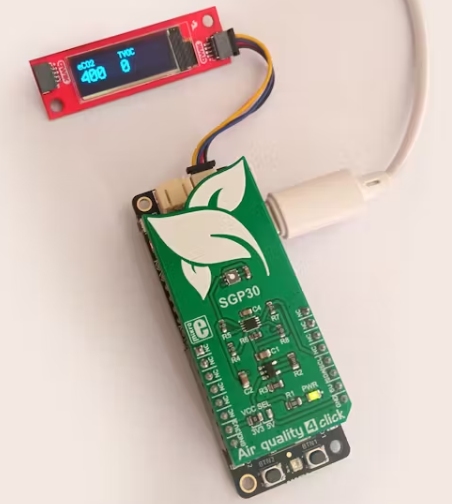

步驟4：測試系統

?上電Omnimo nRF52840。

?OLED顯示屏將顯示實時eCO2和TVOC讀數。

它是如何工作的

?空氣質量4點擊傳感器：測量環境中的eCO2和TVOC水平。

?SSD1306 OLED顯示屏：實時顯示測量的eCO2和TVOC值。

?基線校準：AIR QUALITY 4 CLICK傳感器每10秒重新校準一次，以確保準確的讀數。

結論

該項目展示了Omnimo nRF52840在創建實用和有用的物聯網應用方面的強大功能。通過集成AIR QUALITY 4 CLICK傳感器和SSD1306 OLED顯示屏，您可以構建一個緊湊高效的空氣質量監測系統。您可以在此基礎上隨意擴展，添加額外的傳感器或?qū)⑵浼傻礁蟮?a href="/tags/物聯網" target="_blank">物聯網生態系統中!

本文編譯自hackster.io
