全球知名半導體制造商ROHM(總部位于日本京都市)開發出PWM控制方式*1FET外置型通用控制器IC，非常適用于工業設備的AC-DC電源。目前已有支持各種功率晶體管的4款新產品投入量產，包括低耐壓MOSFET驅動用的“BD28C55FJ-LB”、中高耐壓MOSFET驅動用的“BD28C54FJ-LB”、IGBT驅動用的“BD28C57LFJ-LB”以及SiC MOSFET驅動用的“BD28C57HFJ-LB”。

盡管全球半導體產品短缺的問題已逐步得到緩解，但工業設備等所用的電源產品仍然處于供不應求的狀態。尤其是AC-DC控制器IC，由于制造商較少，半導體短缺已成為長期問題，產品開發的需求不斷增加。在這種背景下，ROHM通過推出可滿足工業設備應用中需求較大的封裝和性能要求的PWM控制方式AC-DC控制器IC，助力解決供應短缺問題。

此次新產品的輸入電壓范圍為6.9V～28.0V，最大電路電流為2.0mA，最大啟動電流為75μA，最大占空比*2為50%，采用標準的SOP-J8(相當于JEDEC標準的SOIC8)封裝形式。引腳排列與工業設備電源中常用的通用產品相同，有助于縮短電路變更和新設計的設計周期。新產品的所有型號都支持具有電壓滯回的自恢復型低電壓誤動作防止功能(UVLO)*3。與普通產品±10%左右的閾值電壓誤差相比，新產品的閾值電壓誤差更小，僅為±5%，實現了高精度的自恢復啟動，有助于提高應用產品的可靠性。

不僅如此，新產品還屬于長期供貨對象產品，可長期穩定供應，有助于壽命長的工業設備持續運行。

新產品已于2024年7月開始暫以月產10萬個的規模投入量產(樣品價格180日元/個，不含稅)。前道工序的生產基地為ROHM Hamamatsu Co., Ltd.(日本濱松市)，后道工序的生產基地為ROHM Electronics Philippines, Inc.(菲律賓)。另外，相應的產品也已開始電商銷售，在電商平臺Ameya360處可購買。

未來，ROHM將在產品陣容中逐步新增支持高耐壓MOSFET和GaN器件的產品。另外還計劃推出支持100%最大占空比的產品。

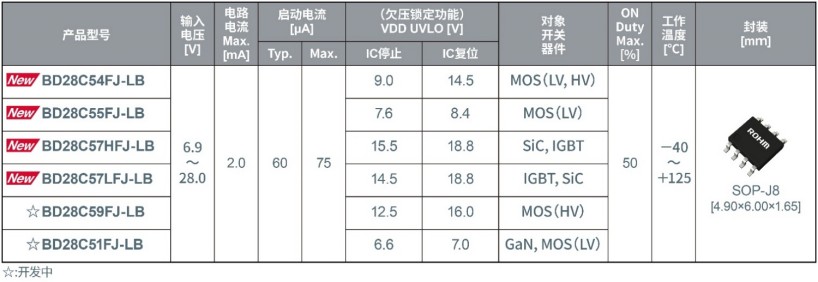

<產品陣容>

<應用示例>

工業設備：AC-DC電源、電機驅動用的逆變器以及其他通過電源插座供電的應用

<電商銷售信息>

開始銷售時間：2024年7月起

電商平臺：Ameya360

新產品在其他電商平臺也將逐步發售。

?產品信息

產品型號：BD28C54FJ-LB、BD28C55FJ-LB、BD28C57HFJ-LB、BD28C57LFJ-LB

<術語解說>

*1) PWM控制方式

PWM(Pulse Width Modulation，脈沖寬度調制)是一種使用了半導體的功率控制方式。通過改變一定周期內的導通時間和關斷時間比例來控制輸出功率。

*2) 占空比

一定周期內連續脈沖波處于導通狀態或關斷狀態的時間比率。導通狀態的比例稱為“導通占空比”，關斷狀態的比例稱為“關斷占空比”。通常占空比是指處于導通狀態的時間比例。

占空比(%)=脈沖寬度 ÷ 周期 (T)

*3) 具有滯回特性的自恢復型欠壓保護功能(UVLO)

UVLO是“Under Voltage Lock Out”的首字母縮寫。當輸入電壓下降到閾值范圍之外時，在IC內部電路出現異常之前安全停止IC工作的功能。自恢復型欠壓保護功能由于電壓接近閾值電壓時，IC會反復停止和重啟，變得不穩定，因此通過采用具有滯回特性的保護電路，在IC停止時和重啟提供一定范圍的電壓。
