驅動電路(Drive Circuit)，位于主電路和控制電路之間，用來對控制電路的信號進行放大的中間電路（即放大控制電路的信號使其能夠驅動功率晶體管），稱為驅動電路。下面，我們來看看MOSFET柵極驅動電路中的兩個重要參數。

一、MOSFET柵極驅動電路導通電阻

在低VGS時，一些SiC器件的導通電阻與結溫特性之間的關系曲線看起來是拋物線*（由于內部器件特性的組合）。(*這適用于安森美M1和M2 SiC MOSFET。)當VGS = 14 V時，RDS似乎具有負溫度系數(NTC)特性，即電阻隨溫度升高而降低。SiC MOSFET的這一獨特特征直接歸因于其低增益，這意味著如果兩個或更多的SiC MOSFET并聯工作在低VGS(負溫度系數)下，可能會導致災難性損壞。因此，只有當VGS足以確保可靠的正溫度系數工作時（即VGS>18V），才建議將SiC MOSFET并聯工作。

圖1：M1或M2 SiC MOSFET的導通電阻與結溫之間的關系曲線   新一代M3 SiC在所有VGS和所有溫度范圍都顯示正溫度系數

圖2：M3 SiC MOSFET的導通電阻與結溫之間的關系曲線

二、MOSFET柵極驅動功率解讀

MOSFET柵極驅動電路消耗的功率隨著其頻率而成比例地增大。本節介紹了柵極驅動電路（圖1.8中所示）的功耗。

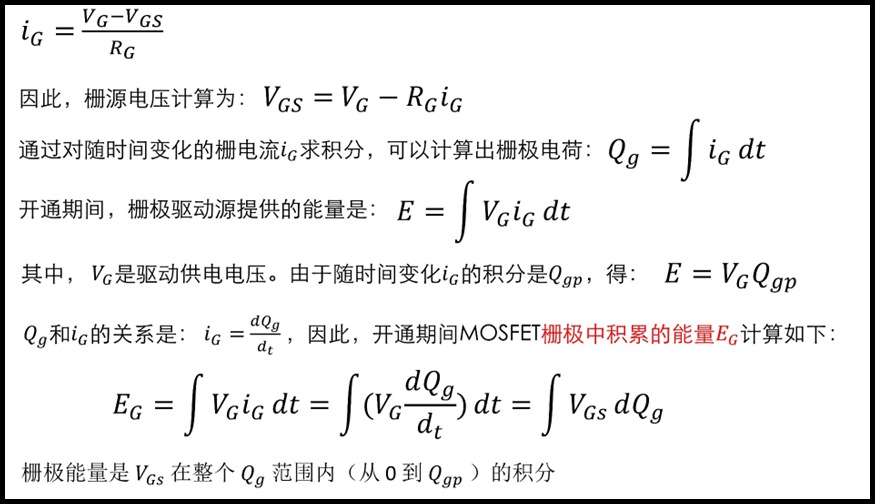

在圖1.8中，通過柵極電阻器R1在MOSFET的柵極端子和源極端子之間施加了柵極脈沖電壓 VG。假設VGS從0V升高至VG（圖1.9為的10V）。VG足以開通MOSFET。MOSFET一開始處于關斷狀態，在VGS從0V升高至VG時開通。在此瞬態開關期間流過的柵電流計算如下：

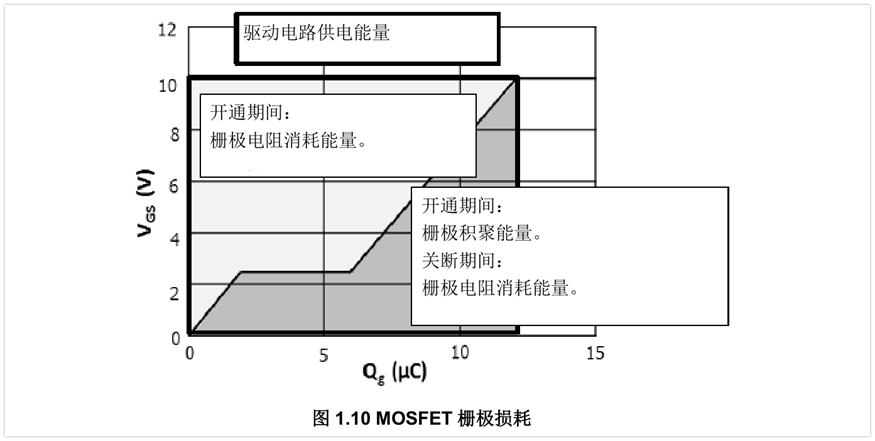

從驅動電源供應的能量減去在柵極中積累的能量可以得出柵極電阻器消耗的能量。

關斷期間，在柵極中積累的能量就是柵極電阻器消耗的能量。

每個開關事件消耗的能量E等于驅動電路供應的能量。將E乘以開關頻率fsw，可計算出柵極驅動電路PG的平均功耗：

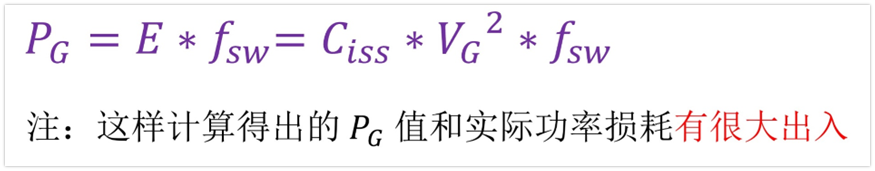

柵極驅動電路的平均功耗Pg也可以用輸入電容表示為：

但這樣計算得出的 PG 值和實際功率損耗有很大出入。這是因?yàn)镃ISS包括具有米勒電容的柵漏電容 CGD，因此是VDS的函數，且柵源電容CGS是VGS的函數。
