單片機(Microcontroller Unit, MCU)是一種集成電路，它將微處理器、存儲器以及輸入/輸出(I/O)接口集成在一塊芯片上，專為嵌入式系統設計。單片機具有體積小、成本低、功耗低、可靠性高等特點，適用于需要實時控制的場合。

單片機的核心是微處理器，它負責執行程序指令。存儲器包括程序存儲器和數據存儲器，用于存儲程序代碼和數據。I/O接口允許單片機與外部設備進行通信，如傳感器、執行器、顯示器等。

單片機廣泛應用于工業自動化、家用電器、汽車電子、醫療設備等領域。它們通常使用C語言或匯編語言進行編程，通過編程可以控制單片機完成特定的任務。

在我們設計單片機電子電路時，會用到一些常用的電路，每次都需要從新畫，即費力又費神，還容易出錯，所以本人將自己常用的電路設計成模塊，每次使用直接負責即可。

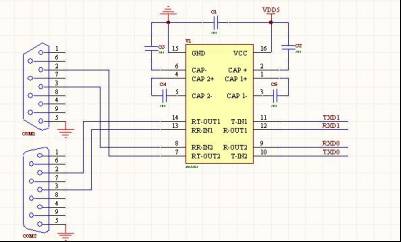

1.雙路232通信電路：3線連接方式，對應的是母頭，工作電壓5V，可以使用MAX202或MAX232。

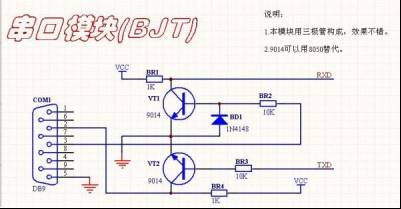

2. 三極管串口通信：本電路是用三極管搭的，電路簡單，成本低，但是問題，一般在低波特率下是非常好的。

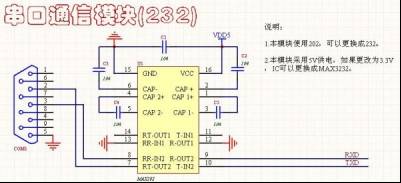

3. 單路232通信電路：三線方式，與上面的三級管搭的完全等效。

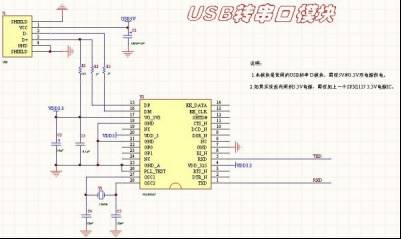

4. USB轉232電路：采用的是PL2303HX,價格便宜，穩定性還不錯。

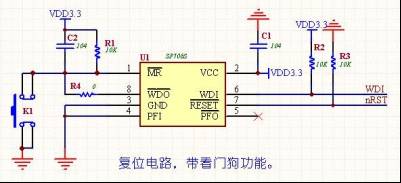

5. SP706S復位電路：帶看門狗和手動復位，價格便宜(美信的貴很多)，R4為調試用，調試完后焊接好R4。

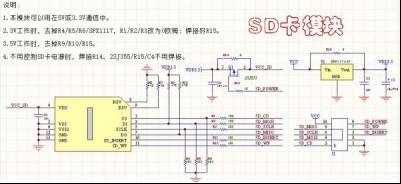

6.SD卡模塊電路(帶鎖)：本電路與SD卡的封裝有關，注意與封裝對應。此電路可以通過端口控制SD卡的電源，比較完善，可以用于5V和3.3V。但是要注意，有些器件的使用，5V和3.3是不一樣的。

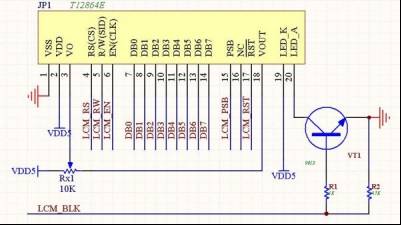

7.LCM12864液晶模塊(ST7920)：本電路是常見的12864電路，價格便宜，帶中文字庫?？梢酝ㄟ^PSB端口的電平來設置其工作在串口模式還是并行模式，帶背光控制功能。

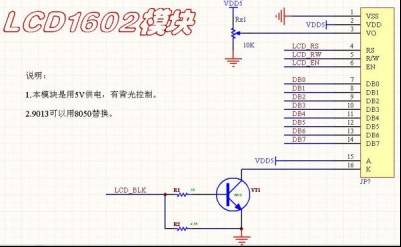

8.LCD1602字符液晶模塊(KS0066)：最常用的字符液晶模塊，只能顯示數字和字符，可4位或8位控制，帶背光功能。

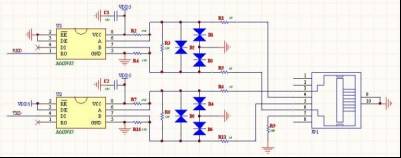

9.全雙工RS485電路(帶保護功能)：帶有保護功能，全雙工4線通信模式，適合遠距離通信用。

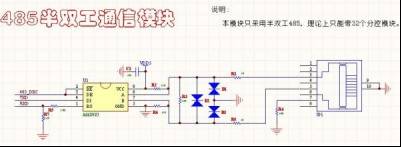

10.RS485半雙工通信模塊：可以通過選擇端口選擇數據的傳輸方向，帶保護功率。此模塊只能工作在5V。

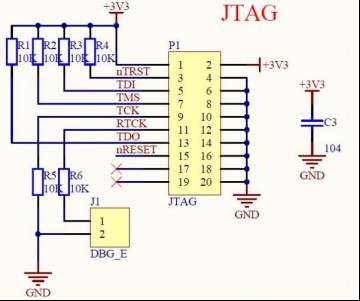

11. ARM JTAG仿真接口電路：比較完善，可以應用在常規的ARM芯片下，具有有自動下載功能，可以用JLINK或ULINK.

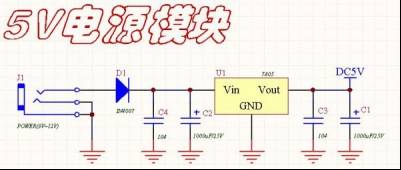

12.5V電源模塊：這個電路比較簡單，如果用直插可以達到1.5A，如果用貼片的可以到達1A。

13.3.3電源模塊：可以到達800mA，價格非常便宜，也有相應的1.8/1.2的芯片，可以直接替換。

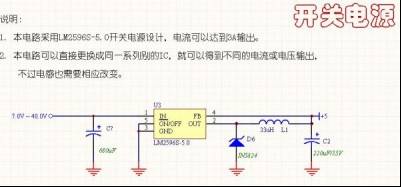

14.最常用的開關電源：

15.DS1302數字時鐘：一款非常普及的時鐘電路，好用，成本低。

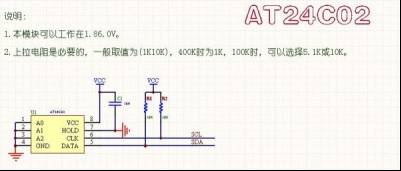

16.AT24C02(EEPROM)：最常用的EEPROM電路。

17.蜂鳴器驅動：這個電路簡單就不多說了。
