本文中，小編將對IGBT予以介紹，如果你想對IGBT的詳細情況有所認識，或者想要增進對IGBT的了解程度，不妨請看以下內容哦。

一、什么是IGBT?

IGBT是“Insulated Gate Bipolar Transistor”的首字母縮寫，中文名稱是“絕緣柵雙極晶體管”。通過結合MOSFET和雙極晶體管，IGBT成為同時具備這兩種器件優點的功率晶體管。IGBT有N溝道型和P溝道型兩種，本文中以目前主流的N溝道型為例展開介紹。

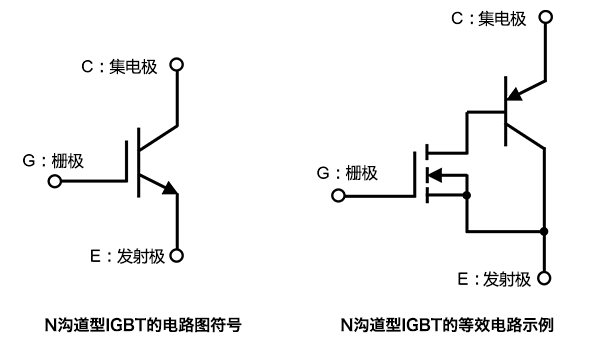

N溝道IGBT的電路圖符號及其等效電路如下。有些等效電路圖會更詳細一些，但這里為了便于理解，給出的是相對簡單的示意圖。包括結構在內，實際的產品會更復雜一些。有關結構等的詳細內容將在后續文章中介紹。

IGBT具有柵極、集電極、發射極3個引腳。柵極與MOSFET相同，集電極和發射極與雙極晶體管相同。IGBT與MOSFET一樣通過電壓控制端口，在N溝道型的情況下，對于發射極而言，在柵極施加正電壓時，集電極-發射極導通，流過集電極電流。我們將另行介紹其工作和驅動方法。

二、IGBT短路性能

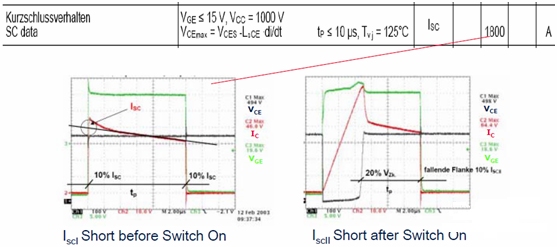

IGBT模塊短路特性強烈地依賴于具體應用條件，如溫度、雜散電感、IGBT驅動電路及短路回路阻抗。IGBT短路特性可用下面測試電路描述。一個IGBT短接集電極及發射極，另一個IGBT施加單個驅動脈沖。對應的電壓電流典型波形如圖所示，導通IGBT的電流以一定的斜率迅速上升，速度取決于DC-Link電壓及回路雜散電感。IGBT進入退飽和狀態，短路電流被限制在額定電流的若干倍（取決于IGBT的結構特性），集電極-發射極電壓保持在高位，芯片的溫度由于短路大電流造成的功耗而上升，溫度上升短路電流會略微下降。在一個規定的短路維持時間tsc內，IGBT必須被關斷以避免損壞。

三、IGBT寄生導通現象

IGBT半橋電路運作時的一個常見問題是因米勒電容引起的寄生導通問題，如下圖所示。S2處于關斷狀態，S1開通時，S2兩端會產生電壓變化（dv/dt），將會形成因自身寄生米勒電容CCG所引發的電流，這個電流流過柵極電阻RG與驅動內部電阻，造成IGBT柵極到射極上的壓降，如果這個電壓超過IGBT的柵極臨界電壓，那么就可能造成S2的寄生導通，形成短路，引起電流擊穿問題，進而可能導致IGBT損壞。

寄生導通的根本原因是集電極和柵極之間固有的米勒電容造成的，如果集電極與發射極之間存在高電壓瞬變，由于驅動回路寄生電感，米勒電容分壓器反應速度遠遠快于外圍驅動電路。因此即使IGBT關斷在0V柵極電壓，dvce/dt將會造成柵極電壓的上升，柵極電路的影響將被忽略。柵極發射極電壓可由下式計算：

由上式可知，Cres/Cies的比例應該越小越好。為了避免柵極驅動的損耗，輸入電容的值也應該越小越好。因?yàn)槊桌针娙蓦S著VCE的增大而減小，所以，隨著集電極-發射極電壓的增大，抑制dv/dt寄生導通的魯棒性能也增加。
