?PWM死區是指在PWM信號中設置的一段特定時間間隔，目的是防止功率元件同時導通導致的短路問題。?在電力電子系統中，特別是使用IGBT或MOSFET等功率元件時，死區時間非常重要。它確保在一個功率元件關閉后，另一個元件才能開啟，從而避免同時導通導致的短路風險。?1死區的設置通常在PWM信號的互補輸出中實現。例如，在一個PWM輸出的關閉事件和另一個互補PWM輸出的開啟事件之間，設置一個死區時間段。這樣可以防止上下管直通電流，保護功率元件不受損壞。死區時間一般只占PWM周期的百分之幾，雖然會影響輸出的紋波，但通常不會起到?jīng)Q定性作用。?1在實際應用中，死區時間的設置需要考慮功率元件的開關速度和電路的具體需求。通過調整死區時間，可以優化電路的性能，防止因開關速度問題導致的功率元件燒毀。

PWM是脈寬調制，在電力電子中，最常用的就是整流和逆變。這就需要用到整流橋和逆變橋。對三相電來說，就需要三個橋臂。

以兩電平為例，每個橋臂上有兩個電力電子器件，比如IGBT。這兩個IGBT不能同時導通，否則就會出現短路的情況。

因此，設計帶死區的PWM波可以防止上下兩個器件同時導通。也就是說，當一個器件導通后關閉，再經過一段死區，這時才能讓另一個導通。

01什么是死區?

通常，大功率電機、變頻器等，末端都是由大功率管、IGBT等元件組成的H橋或3相橋。

每個橋的上半橋和下半橋是是絕對不能同時導通的，但高速的PWM驅動信號在達到功率元件的控制極時，往往會由于各種各樣的原因產生延遲的效果，造成某個半橋元件在應該關斷時沒有關斷，造成功率元件燒毀。

死區就是在上半橋關斷后，延遲一段時間再打開下半橋或在下半橋關斷后，延遲一段時間再打開上半橋，從而避免功率元件燒毀。這段延遲時間就是死區。(就是上、下半橋的元件都是關斷的)死區時間控制在通常的低端單片機所配備的PWM中是沒有的。

死區時間是PWM輸出時，為了使H橋或半H橋的上下管不會因?yàn)殚_關速度問題發生同時導通而設置的一個保護時段，所以在這個時間，上下管都不會有輸出，當然會使波形輸出中斷，死區時間一般只占百分之幾的周期。

但是PWM波本身占空比小時，空出的部分要比死區還大，所以死區會影響輸出的紋波，但應該不是起到?jīng)Q定性作用的。

02DSP里的PWM死區

在整流逆變的過程中，同一相的上下橋不能同時導通,否則電源會短路，理論上DSP產生的PWM是不會同時通，但器件的原因PWM不可能是瞬時電平跳變的，總是梯形下降的，這樣會可能使上下橋直通，為此，設一個極短的時間，上下橋都關閉，再選擇性開通，避免了上下橋直通，實際控制中死區會導致控制性能變差。

PWM的上下橋臂的三極管是不能同時導通的。如果同時導通就會是電源兩端短路。所以，兩路觸發信號要在一段時間內都是使三極管斷開的。這個區域就叫做“死區”。

PWM的占空比決定輸出到直流電機的平均電壓，PWM不是調節電流的。PWM的意思是脈寬調節，也就是調節方波高電平和低電平的時間比，一個20%占空比波形，會有20%的高電平時間和80%的低電平時間，而一個60%占空比的波形則具有60%的高電平時間和40%的低電平時間，占空比越大，高電平時間越長，則輸出的脈沖幅度越高，即電壓越高。

如果占空比為0%，那么高電平時間為0，則沒有電壓輸出。

如果占空比為100%，那么輸出全部電壓。

所以通過調節占空比，可以實現調節輸出電壓的目的，而且輸出電壓可以無級連續調節。

03PWM相關概念

1.占空比

就是輸出的PWM中，高電平保持的時間與該P(yáng)WM的時鐘周期的時間之比。

如：一個PWM的頻率是1000Hz，那么它的時鐘周期就是1ms，就是1000us，如果高電平出現的時間是200us，那么低電平的時間肯定是800us，那么占空比就是200：1000，也就是說PWM的占空比就是1:5。

2.分辨率

也就是占空比最小能達到多少，如8位的PWM，理論的分辨率就是1：255(單斜率)，16位的的PWM理論就是1:65535(單斜率)。

頻率就是這樣的，如16位的PWM，它的分辨率達到了1:65535，要達到這個分辨率，T/C就必須從0計數到65535才能達到，如果計數從0計到80之后又從0開始計到80.......，那么它的分辨率最小就是1:80了，但是，它也快了，也就是說PWM的輸出頻率高了。

3.雙斜率 / 單斜率

假設一個PWM從0計數到80，之后又從0計數到80....... 這個就是單斜率

假設一個PWM從0計數到80，之后是從80計數到0....... 這個就是雙斜率

可見，雙斜率的計數時間多了一倍，所以輸出的PWM頻率就慢了一半，但是分辨率卻是1：(80+80)=1:160，就是提高了一倍。

假設PWM是單斜率，設定最高計數是80，我們?cè)僭O(shè)定一個比較值是10，那么T/C從0計數到10時(這時計數器還是一直往上計數，直到計數到設定值80)，單片機就會根據你的設定，控制某個IO口在這個時候是輸出1還是輸出0還是端口取反，這樣，就是PWM的最基本的原理了。

在PWM三相逆變器中，由于開關管存在一定的開通和關斷時間，為防止同一橋臂上兩個開關器件的直通現象，控制信號中必須設定幾個微秒的死區時間。盡管死區時間非常短暫，引起的輸出電壓誤差較小，但由于開關頻率較高，死區引起誤差的疊加值將會引起電機負載電流的波形畸變，使電磁力矩產生較大的脈動現象，從而使動靜態性能下降，降低了開關器件的實際應用效果。

本文從分析死區效應的產生機理入手，尋求死區效應的補償方法。

2死區效應的產生

利用逆變器中的一個橋臂(如圖1)來討論。它包括上下開關器件V1和V2，續流二極管D1和D2，連接兩只功率器件的控制信號來自PWM發生器，產生兩個基本的驅動信號ub1和ub2。輸出電壓接電機負載，設電流i流向負載的方向?yàn)檎?

在上下兩只功率管轉換時，分為V1由通到斷與V2由斷到通或V2由通到斷與V1由斷到通兩種情況，必須注入死區時間使上下兩個開關管均不導通，此時輸出電流將由D1或D2續流，這取決于電流i的方向，而輸出電壓將會因死區時間而被延遲，如圖2所示。

由圖2可見，輸出理想波與實際波之間將會引起誤差波。若忽略開關器件的存儲時間及脈沖上升與下降時間，誤差波可認為是矩形波。

圖1逆變器的一個橋臂

圖2死區誤差及矯正波形圖

3死區效應的補償

31調整參考波形的補償方法

假定開關頻率遠大于基波頻率，輸出電流為正弦波，每一死區引起的電壓誤差近似相等，則死區時間對基波電壓的影響可用電流正負半周的平均電壓誤差來表示。

每個死區的誤差波面積為：Δe=tdUd(1)

式中：td——死區時間(μs)

Ud——直流電源電壓(V)

則在每一個基波周期內的誤差平均值為：

式中：M——每一個周期內開關的次數

T——基波周期(μs)

可見，電壓損失與電流幅度無關，與電流方向有關。平均誤差電壓對逆變器影響的波形如圖3所示。其中ur為理想基波。若負載為感性，則電流滯后ur的角度為φ′。平均誤差電壓ΔU為矩形波，與電流i成反向關系，分解后基波為Δu1。則實際基波電壓u1為理想基波ur與誤差基波Δu1的疊加。

在正弦調制PWM逆變器中，控制脈寬波形的實現是由參考波與調制波比較后獲得。因此，死區效應的補償可以根據負載電流的方向調整參考波而實現。

根據以上分析，可以構造出死區補償電路如圖4所示。

器件A1檢測負載電流i的方向，A2的輸出為一矩形波，該矩形波加到參考波中，產生一個調整后的參考波。當i>0時，使參考波變得更正;當i0時，使參考波變得更負。根據這樣適當?shù)恼{(diào)整，死區時間引起的誤差可以消除，輸出基波電壓將與原參考波相同。在圖4中，R2為增益調整，使方波幅值與誤差平均波幅值ΔU相等。R2與死區時間和開關頻率成正比。R3為偏置調整，是考慮各功率開關管的時間延遲不相等引起的正負電壓不平衡而設置的。

該電路適用于正弦調整PWM逆變器，脈寬必須由參考波與調制波直接比較獲得，該補償方式需要一個電流傳感器反饋電流的方向。其特點是硬件電路簡單，易于實現。

32基于脈沖調整的死區效應補償

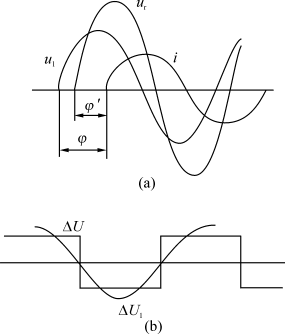

圖3死區時間對基波的影響

(a)感性負載時的波形分解后的基波Δu1

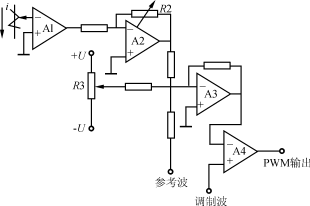

圖4死區補償電路

根據圖2的死區效應分析，還可以利用軟件編程方法通過改變開關時間來補償死區效應。只需檢測負載電流的極性，無需檢測電流的相位，將電流極性傳遞到微處理器的數據線即可，具體方法如下：

當i>0時，圖2(a)為理想波，圖2(b)給出死區時間引起的實際波與無死區時間理想波之間的誤差。為消除該誤差，可以利用軟件改變脈沖時間，如圖2(c)。在死區時間發生器產生一個不對稱脈沖之前另加一個正脈沖，這個正脈沖與死區時間合成后，產生的實際波與理想波在寬度和位置上均相同，如圖2(d);當i0時，圖2(e)，在有死區時間的情況下產生的實際波與理想波相比，增加了一段正脈沖，若在死區時間發生器產生一個不對稱的死區脈沖之前加一段負脈沖，則合成后的實際波與理想波在寬度和位置上均一致。

圖5基于脈沖調整的死區效應補償流程圖

本方法可以利用80C196MC電機控制專用芯片實現，該芯片內含一個PWM波形發生器，在死區時間計數器之前調整波形發生器的脈沖時間對死區效應進行補償。該方法與載波頻率無關，只與負載電流極性相關。以U相開關管信號發生器為例，用負載電流的極性和一個表示down/up的計算狀態變量CNT為依據編程，down表示開關管打開，up表示開關管關閉。由此來決定校正時是否需要加或減脈沖的時間。利用軟件產生理想運行的開關時間ton和toff。死區td預先存儲于波形發生器的控制寄存器中，由電流檢測器不停地由數據總線更新電流極性，由來自波形發生器的中斷信號更新變量CNT的狀態。

當i>0時，CNT為down狀態時，軟件需在ton上加一個td脈沖，并存于ton中，再送到波形發生器中，經死區時間計數器處理后，應用到負載中去。死區計數器提供兩個互補的PWM控制信號去控制上下兩個功率開關管。當i>0且CNT為up時，toff不需校正，toff直接送到波形發生器中，經死時計數器處理后，應用到負載中。

當i0且CNT為up時，ton不需校正，直接送到波形發生器中，經死時計數器處理后，應用到負載中。當i0且CNT為up時，toff需減去一個脈寬td,存儲于toff中，再送到波形發生器中，經死區時間計數器處理后，應用到負載中。流程圖如圖5所示。

圖5 基于肪沖調整的死區效應補償流程圖
