接上一篇，盡管14條RTD測量通道的溫度測量誤差曲線具有一致的趨勢,但由于產量的變化,它們的斜率和截流量在一定程度上有所不同。為了對這一過程產生的所有RTD測量通道進行誤差補償,需要找到14條溫度測量誤差曲線所包圍的區域的中間曲線。更合適的方法是使用一個分段函數來描述錯誤函數,它分為兩個部分:零和零。

首先,觀察零度以上的溫度測量誤差曲線.溫度測量誤差在0-140℃之間的變化是一個接近二次函數的曲線。 error (T) = AT2 + BT + C (T > 0).

本文選擇0℃時第三大和第三小誤差值的平均值作為誤差函數的常量C值。選擇0℃誤差的原因是,0℃時RTD的電阻值是它的名義電阻值。沒有選擇最大和最小誤差的兩個RTD測量通道的原因是它們更有可能是缺陷的。第二大和第二小誤差值也可能具有特異性。因此,選擇了第三大和第三小誤差值.據認為,大多數好產品的誤差范圍(-0.04680℃,+0.08392℃)是由第三大和第三小誤差值包圍的。因此,取中點0。作為補償,01855°C可以在0°C時最大限度地優化大多數好產品的性能。

系數A和B是通過曲線擬合得到的,如圖8所示。曲線擬合中使用的離散點是在每個固定溫度值上測量的14個誤差值的平均值。在零度以上有10個固定溫度值,因此曲線擬合基于這10個離散點的最佳擬合,曲線擬合的相關系數為0.9989。最后,將誤差函數確定為方程7.

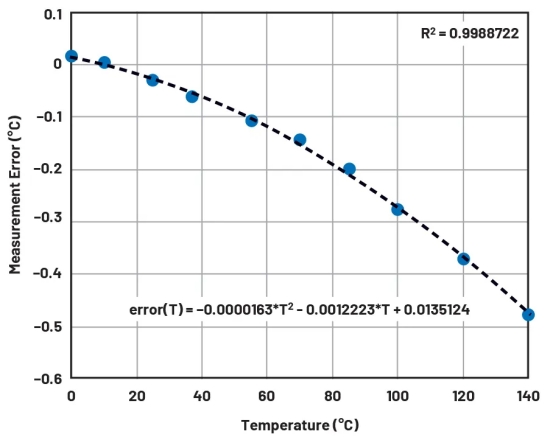

圖8溫度測量誤差曲線擬合圖

觀察零度以下的溫度測量誤差曲線.可以看出,溫度誤差不會隨溫度在-25℃和0℃之間發生變化。因此,零以下的誤差曲線是一個接近常數的函數 error [T] = D (T < 0). 同樣,誤差函數中的D值被確定為0℃時第三大和第三小誤差值的平均值。最后,將誤差函數確定為公式8.

誤差補償后的準確性改進

在得到誤差函數后，我們在微控制器程序中使用它來補償溫度測量值。當我們得到由ADC轉換的二進制數據時，我們計算由方程3和4測量的t，然后用方程8對誤差進行補償。換句話說，我們使用相同的誤差函數來校準所有的RTD溫度測量通道，這是一種節省時間和提高精度的校準方法，可以補償整個測量范圍內的誤差。

此處：

測量的T’值是誤差補償后的測量值，其他變量在前面定義。最后,我們需要驗證使用錯誤函數的補償是否有效.通過從真實值中減去補償測量值,可以得到補償后的測量誤差,如公式10所示。

這里:

錯誤[T] 是T(°C)誤差補償后的誤差,其他變量是前面定義的。

根據表5所示的組合方法,我們選擇了9臺RTD和3臺AD7124-8設備組成9個RTD溫度測量通道。在恒溫器中放置了rtds,并選擇了與以前相同的高于零的固定溫度值進行溫度測量。

表5ADC通信通道組合(驗證)

我們觀察了溫度測量誤差在零以上范圍內的補償效應.初始溫度測量誤差和補償后的誤差分別見圖9和圖10。

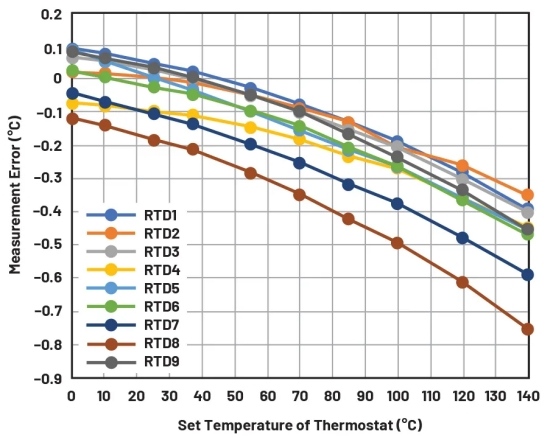

圖9初始溫度測量誤差(T&T;0℃)。

圖10補償后的溫度測量誤差(T&T;0℃)。

圖中顯示的結果表明,當溫度在0-140℃之間時,誤差補償可以在這一溫度范圍內將溫度測量誤差從-0.8℃降至+0.2℃至-0.3℃至+0.15%。

然后,觀察零度以下溫度范圍的溫度測量誤差補償效應,選擇相同的固定低于零度溫度值進行溫度測量。圖11和圖12分別顯示初始溫度測量誤差和補償溫度測量誤差。

圖11初始溫度測量誤差(T<0℃)。

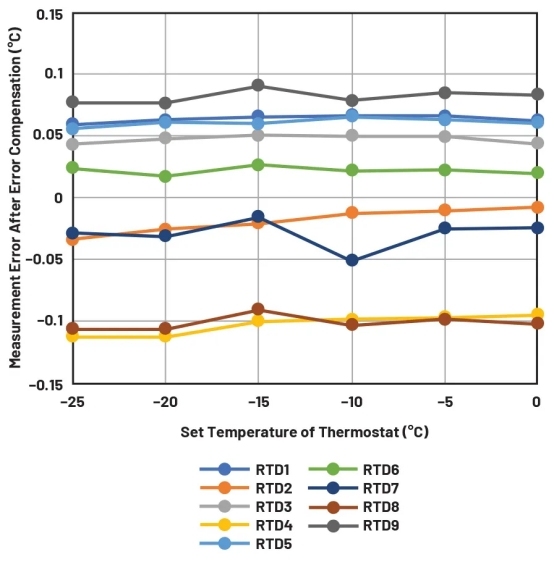

圖12補償后的溫度測量誤差(T<0℃)。

圖中顯示的結果表明,當測量的溫度在-25℃至0℃的范圍內時,誤差補償可以使誤差從-0.1℃至+0.15%℃至-0.15%℃至+0.1℃。

總之,在-25℃至+140℃的溫度范圍內,溫度測量誤差用誤差函數補償后,可以保持在-0.3℃的范圍內,在-25℃至+140℃的溫度范圍內,9個RTD溫度測量通道中的8個通道可以保持在-25℃至+140℃的溫度測量誤差范圍內,這大大提高了溫度測量的準確性。

引進新產品

基于AD7124-8,ADI開發了一種新型芯片AD4130-8,具有超低功耗和尺寸小的特點。如數據表所示,當啟用內部振蕩器和內部引用時,PGA增益=1至16的連續轉換模式下的典型耗電量為35倍A。在負荷周期比為1/4的模式下,典型的耗電量降至11-1,而在負荷周期比為1/16的模式下,典型的耗電量僅降至4.35-1。這種強大的性能可以在一個只有3.6毫米x2.74毫米的WLCSP包件中實現。

類似地,AD4130-8也適用于溫度測量,所以我們把rtd9插入AD4130-8Evb板,形成一個溫度測量通道。AD4130-8被配置為10sp,SINC3數字濾波器,全功率模式,PGA增益=1,勵磁電流=200a,它使模擬輸入緩沖區和參考電壓緩沖區。

測試了AD4130-8溫度測量系統的噪聲性能。我們記錄了100個溫度數據樣本,速率為10秒,持續時間為10秒。結果見圖13。

圖13AD4130-8噪聲圖。

如圖13所示,在上述配置下,Ad4130-8測量的100個樣本的尖峰至尖峰噪聲值為0.04℃。這一數值略高于Ad7124-8,但隨之而來的是電力消耗的大幅減少。

此外,還測量了AD4130-8溫度測量系統的溫度測量誤差。將rtd9置于恒溫器中,選擇15個固定溫度值,與以前一樣,在-25℃到+140℃之間,并記錄每一溫度下rdd溫度測量通道的溫度測量誤差。此外,我們還比較了結果與從rtd9和Ad7124-8形成的溫度測量通道獲得的溫度測量誤差曲線。結果見圖14。

如圖所示,在-25℃至+140℃的溫度范圍內,AD4130-8系統的溫度測量誤差與AD7124-8系統的溫度測量誤差無顯著差別。

圖14AD4130-8溫度測量系統的誤差曲線(-25℃<<140℃)。

結論

在本文中,我們選擇了ptfd101b1a0RTD溫度傳感器,并將其與ADC7124-8相結合,形成了一個溫度測量系統,目的是最大限度地減少誤差源。詳細介紹了該芯片及其外圍器件的優化配置.通過實際試驗,驗證了本文設計的溫度測量系統的優良性能:制造過程中不需要校準過程;測量的溫度誤差可以保持在-25℃到+140℃的溫度范圍內。選擇高成本效益的RTD、ADC和周邊設備,使整個溫度測量解決方案具有成本效益,同時保持高精度。
