本文中，小編將對超導理論予以介紹，如果你想對超導理論的詳細情況有所認識，或者想要增進對超導理論的了解程度，不妨請看以下內容哦。

一、超導理論

超導態指某些物質在一定溫度和磁場條件下（一般為較低溫度和較小磁場）電阻降為零，同時表現出完全抗磁性的狀態。超導態具有一系列臨界參量，如臨界溫度Tc、臨界磁場Hc、臨界電流密度jc等。必須同時低于三個臨界參量，超導態才能維持住，一旦材料的物理量超越臨界參量，超導態被破壞，變回不超導的正常態，此時恢復為有電阻態，磁通線也可以進入超導體內部。

二、超導理論分析

功率器件要得到較高的擊穿電壓，就必須使用較厚的外延層漂移區與較低的摻雜濃度，常規VDMOS的特征導通電阻與擊穿電壓關系如下式所示：

因而特征導通電阻會隨著擊穿電壓的增大而急劇增大，對于常規結構功率器件的導通電阻受此“硅限”的約束而無法進一步降低。在傳統的VDMOS結構中，阻斷狀態時漏端加高電壓，Pdody和N型外延層形成的PN結承受了這一電壓。如下圖左所示外延層的電場近似呈三角形分布，峰值電場出現在上述PN結處，減小漂移區的摻雜濃度和增大外延層厚度，可以增大擊穿電壓，但特征導通電阻與擊穿電壓成2.5次方關系增加。

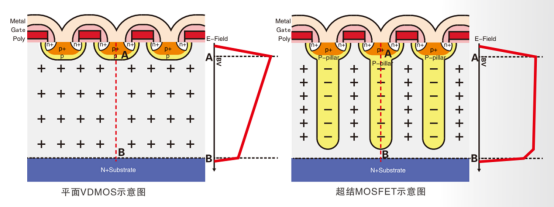

圖:平面VDMOS結構與超結MOSFET電場分布圖

為了減小功率器件漂移區的導通電阻，1988年飛利浦公司的工程師David J. Coe申請的美國專利，首次在橫向高壓MOSFET中提出采用交替的PN結結構代替?zhèn)鹘y(tǒng)功率器件中低摻雜漂移層作為耐壓層的方法。 1993年，電子科技大學的陳星弼教授提出了在縱向功率器件中用多個PN結結構作為漂移層的思想，并把這種結構稱之為“復合緩沖層”（Composite Buffer Layer）。 1995年，西門子公司的J. Tihanyi申請的美國專利，提出了類似的思路和應用。 1997年日本的學者Tatsuhiko等人對上述概念進行總結，提出了“超結”（Superjunction）理論。

在超結VDMOS中，耐壓層由交替的高摻雜N柱和P柱構成，且N柱和P柱中的摻雜總量相等。在導通狀態下，電流從源區經N柱流到漏區，P柱中不存在導電通道，而在阻斷狀態下，超結VDMOS的漂移區通過P柱的輔助耗盡作用在較低漏電壓下就完全耗盡，由于完全耗盡，P柱與N柱的等量異種電荷相互抵消而實現電荷平衡，如上圖右所示電場在外延層漂移區中近似于處處相等，因而擊穿電壓約等于臨界電場與漂移區長度的乘積，這使得超結VDMOS的特征導通電阻與其擊穿電壓近似呈線性關系，而不是傳統器件的2.5方關系，進而可以減小特征導通電阻。

對于超結VDMOS的比導通電阻與擊穿電壓的關系，可由下式表示：

其中，g為與元胞形狀有關的常數，取值范圍1~2.5；BVDSS為擊穿電壓，單位V；b為單位元胞寬度，單位μm；RDS(on,sp)的單位是mΩ.cm2。

圖:超結MOSFET突破常規VDMOS硅限

經由小編的介紹，不知道你對超導理論是否充滿了興趣？如果你想對它有更多的了解，不妨嘗試在我們的網站里進行搜索哦。
