MOS管開通過程將是下述內容的主要分析內容，通過這篇文章，小編希望大家可以對MOS管的相關情況以及信息有所認識和了解，詳細內容如下。

一、MOS管

MOS管是一種由金屬氧化物半導體構成的三極管，它的工作原理是通過控制門電壓來控制通過源極和漏極的電流。當門電壓為正時，源極和漏極之間的電容會被放電，從而使源極和漏極之間的電壓差變小，從而使源極和漏極之間的電流增大；當門電壓為負時，源極和漏極之間的電容會被充電，從而使源極和漏極之間的電壓差變大，從而使源極和漏極之間的電流減小。

MOS管是由源極、漏極、門極和金屬氧化物層組成，其中金屬氧化物層是MOS管的核心部分，它由一層金屬和一層氧化物組成，金屬層和氧化物層之間有一個很小的空隙，這個空隙可以控制電子的流動，從而控制MOS管的電流。

MOS管可以根據其結構特點分為兩大類：一類是普通MOS管，它的結構由源極、漏極、門極和金屬氧化物層組成；另一類是雙極MOS管，它的結構由源極、漏極、門極和兩層金屬氧化物層組成。

MOS管的特點有：

1、高靜態電流放大倍數：MOS管的靜態電流放大倍數比普通晶體管要高得多；

2、低噪聲：MOS管的噪聲水平比普通晶體管要低得多；

3、低功耗：MOS管的功耗比普通晶體管要低得多；

4、高頻特性：MOS管的頻率特性比普通晶體管要高得多。

MOS管的應用非常廣泛，它可以用于電路的放大、濾波、改變頻率、控制電流、控制電壓等。它還可以用于電腦、電子設備、汽車電子系統、家用電器、通信設備等。

二、MOS管開通過程分析

關于MOS管的開通過程，網絡上有許多文檔進行分析，其來源應為一篇帶感性負載的MOS管開通過程的分析，很多轉發該文章的網文卻常常忽略了這一點，把這個過程當做了所有場景下MOS的開通過程。因此，在分析之前，先說明本文分析的前提：阻性負載下，VDS固定時，加驅動電壓VGS的情況下，MOS管的導通過程分析。

圖1 帶阻性負載的MOS管電路

帶阻性負載的MOS管電路模型如圖1所示，其在GS、GD、DS之間都有寄生電容，在DS之間還有一個寄生二極管。在t0時刻，MOS管柵極加驅動電壓VGS,其值為MOS管完全導通所需要的驅動電壓VGS(sat)，其開通過程中，VDS、VGS、ID的變化如圖2所示。分析如下：

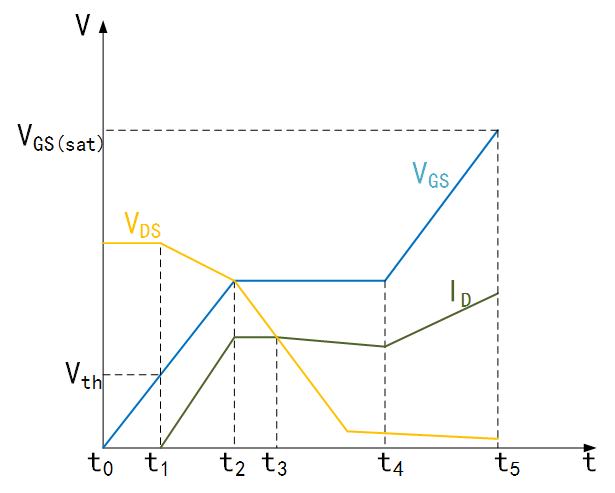

圖2 MOS管開通過程

t0~t1：在此區間內，VGS給Cgs充電，但由于Cgs兩端電壓尚未上升到MOS管的閾值電壓，所以MOS管處于截止?fàn)顟B(tài)。另外，由于VDD一直存在，所以Cgd的電壓應該是從-VGD逐漸上升的(D極電壓大于G極)。

t1~t2：t1時刻，Cgs兩端電壓大于MOS的導通壓，此時MOS管開始導通，漏極電流形成，Cgd通過MOS管開始放電，VDS也開始下降。這段時間里，VGD<0

MOS管處于夾斷狀態，工作在飽和區。

t2~t3：t2時刻，VDS兩端電壓下降到與VGS一致，此時VGD=0，MOS管進入密勒平臺，柵極電流開始給Cgd充電，由于VGD開始上升，靠近漏極一側的導電溝道逐漸變寬，MOS管夾斷現象開始消失，導電溝道的擴寬使得VDS迅速下降。到t3時刻，VGD=Vth，MOS管的VGD上升到預夾斷電壓上，此階段，MOS管依然工作在飽和區，而在密勒平臺，VGS基本不變，因此，ID無變化。

t3~t4：t3時刻后，由于VGD>Vth，MOS管進入可變電阻區，在密勒平臺的持續時間里，VDS的壓降會降至基本等于飽和導通壓降(否則柵極電流應該還是大部分會給Cgd充電，Cgs電壓不會抬高)，此時VGS不變，VDS下降，MOS管工作在可變電阻區，那么按照MOS管的工作特性曲線，ID應略有下降。

t4~t5：t4時刻，MOS管的密勒平臺結束，Cgs繼續充電至VGS(sat)，ID隨著VGS的增大而增大(導電溝道擴寬使導通電阻變小，ID上升，前提是負載足夠重)，此時MOS管飽和導通，工作在可變電阻區。

后續，若負載繼續加重，使漏極電流繼續上升，則MOS管的電流將會飽和，MOS管進入飽和區。
