概述瞬態電壓抑制二極管TVS(Transient Voltage Suppressor)，是一種具有雙向穩壓特性和雙向負阻特性的過壓保護器件，類似于壓敏電阻器。它應用于各種交流及直流電源電路中，用來抑制瞬間過電壓。當被保護電路瞬間出現浪涌脈沖電壓時，雙向擊穿二極管能迅速齊納擊穿，由高阻狀態變?yōu)榈妥锠顟B(tài)，對浪涌電壓進行分流和箝位，從而保護電路中各元件不被瞬間浪涌脈沖電壓損壞。

響應速度特別快(為ps級);耐浪涌沖擊能力較放電管和壓敏電阻差，其10/1000μs波脈沖功率從 400W～30KW，脈沖峰值電流從0.52A～544A;擊穿電壓有從6.8V～550V的系列值，便于各種不同電壓的電路使用。它的封裝形式有軸向引線型與貼片型兩大類。貼片型有：SMAJ(400W)、SMBJ(600W)、SMCJ(1.5kW)、SMDJ(3kW)系列，軸向引線型有：P4KE (400W)、SA(500W)、P6KE(600W)、1.5KE(1.5kW)、3KP(3kW)、5KP(5kW)、15KPA(15kW)、 20KPA(20kW)、30KPA(30kW)系列和低電容的SAC(500W，50 pF)、LCE(1.5kW，100pF)系列。此外，還有BZW04(400W)系列玻璃鈍化結TVS管。

一、最大反向漏電流IR(Reverse Leakage Current)和額定反向關斷電壓VR=VRWM(Stand-off Voltage)：VR是TVS的最大直流工作電壓，當TVS兩極的電壓小于VR時，TVS處于關斷狀態，此時流過的最大反向漏電流為IR;

二、最小擊穿電壓VBR(Breakdown Voltage)和測試電流IT：VBR是TVS的最小雪崩電壓，當反向電壓達到VBR時，TVS已變成低阻通路。通常，規定當TVS流過1 mA(IT=1 mA)電流時，其兩極間的電壓即為最小擊穿電壓;

三、最大鉗位電壓VC(Clamping Voltage)和最大峰值脈沖電流IPP(Peak Pulse Current)：最大峰值脈沖電流IPP流過TVS時的最大峰值電壓稱為最大鉗位電壓VC，VC和IPP反映了TVS器件的浪涌抑制能力。

VC和VBR之比稱為鉗位因子，一般為1.3左右。鉗位因子越小，抑制瞬態電壓的效果越好。TVS的鉗位因子比金屬氧化物壓敏電阻的鉗位因子低很多。因此說TVS要優于金屬氧化物壓敏電阻;

四、電容C：電容C是由TVS雪崩結截面決定的，是在特定的1 MHz頻率下測得的。C的大小與TVS的電流承受能力成正比，C過大將使信號衰減。因此，C是數據接口電路選用TVS的重要參數;

五、最大峰值脈沖功耗PPPM(Peak Pulse Power)：最大峰值脈沖功耗是TVS能承受的最大脈沖峰值耗散，一般而言PPPM=VC×IPP。

在給定的最大鉗位電壓下，功耗PPPM越大，其浪涌電流的承受能力越大;在給定的功耗PPPM下，鉗位電壓VC越低，其浪涌電流的承受能力越大。另外，峰值脈沖功耗還與脈沖波形、持續時間和環境溫度有關;

六、鉗位響應時間TC：TC是指二極管從關斷狀態到最小擊穿電壓VBR的時間，對單極TVS器件TC小于1×10-12s，對雙極TVS器件，TC一般小于10ns。

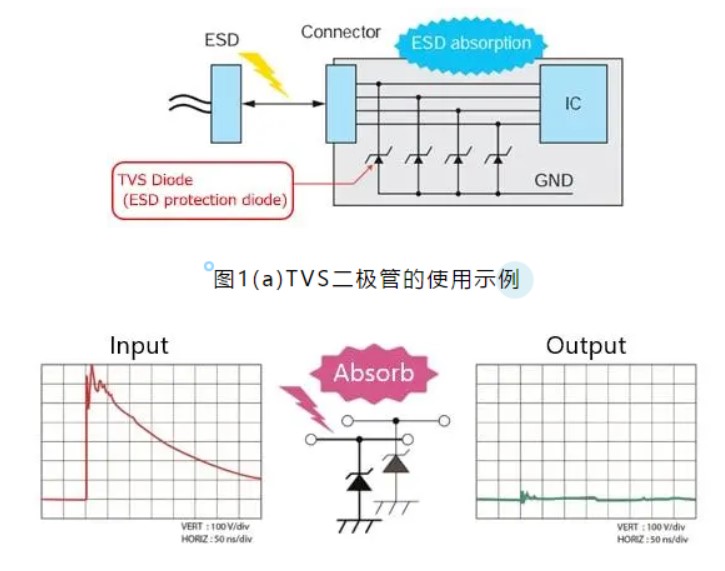

TVS二極管是一種齊納二極管，主要用于靜電保護，用于吸收來自外部接口和端子的靜電和短脈沖電壓。其工作原理是對于受到保護狀態時對電路呈現的是高阻抗狀態，而當瞬間電壓超過其擊穿電壓時，TVS二極管就會呈現出低阻抗的路徑。并通過大電流方式使流向被保護元器件的瞬間電流分流到TVS二極管，同時將受保護元器件兩端的電壓限制在TVS二極管的箝位電壓。當過壓條件消失后，TVS二極管又恢復到高阻抗狀態。

TVS可以吸收侵入性的ESD，保護電子設備，防止電路故障，TVS的主要參數如下：

(1)最小擊穿電壓VBR：器件在發生擊穿的區域內，在規定的試驗電流IBR(一般情況IBR=1mA)下，測得器件兩端的電壓稱為最小擊穿電壓。

(2)反向斷態電壓VRWM：TVS二極管最大連續工作的直流或脈沖電壓，該電壓施加于TVS二極管的兩極間時，它處于反向關斷狀態，流過它的電流應小于或等于其最大反向漏電流IR。

(3)脈沖峰值電流IPP：反向工作時，在規定的脈沖波形(如：10/1000μs雙指數波形)條件下，器件允許通過的最大浪涌電流。

(4)最大箝位電壓VC：當脈沖峰值電流IPP流過TVS二極管時，其兩端出現的最大電壓值稱為箝位電壓VC。VC和IPP反映了TVS二極管的浪涌抑制能力。通常把VC與VBR之比稱為箝位因子(系數)，其值一般在1.2～1.4之間。

(5)脈沖峰值功率PPP：脈沖峰值功率PPP是指脈沖峰值電流IPP與最大箝位電壓VC的乘積，即PPP=IPP×VC。它是TVS二極管能承受的最大峰值功率。在給定的最大箝位電壓下，脈沖峰值功率PPP越大，其浪涌電流的承受能力越大。

(6)結電容CJ：TVS二極管結電容CJ是由其硅片的雪崩結截面和偏置電壓來決定的，是在特定頻率(1MHz)下測得。CJ的大小與TVS二極管的電流承受能力成正比，CJ太大，將使信號衰減。因此，電容CJ是數據接口電路選用TVS二極管的重要參數。在高頻信號線路的保護中，應主要選用低結電容的TVS管，一般低結電容的TVS管其結電容可以做到零點幾到幾p F的數量級了。
