Flyback變換器電源原理分析
[導讀]1、Flyback變換器工作模態分析；2、Flyback關鍵波形分析；3、RCD吸收電路設計及開關管應力；4、從噪音回路看布線要點。5、基于實際項目，原創反激開關電源視頻教程曝光
目錄
1、Flyback變換器工作模態分析；
2、Flyback關鍵波形分析；
3、RCD吸收電路設計及開關管應力；
4、從噪音回路看布線要點。
5、基于實際項目，原創反激開關電源視頻教程曝光
Flyback
變換器模態分析
ON：開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。
OFF：開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送。
基本輸入輸出關系：
理想情況下開關波形
Flyback
變換器關鍵波形分析

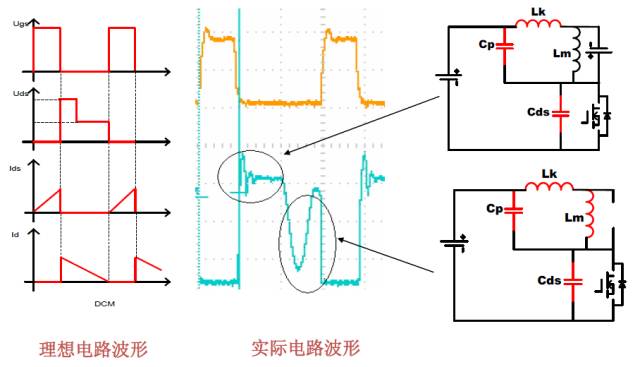

DCM工作模式下MOS
DS電壓波形分析

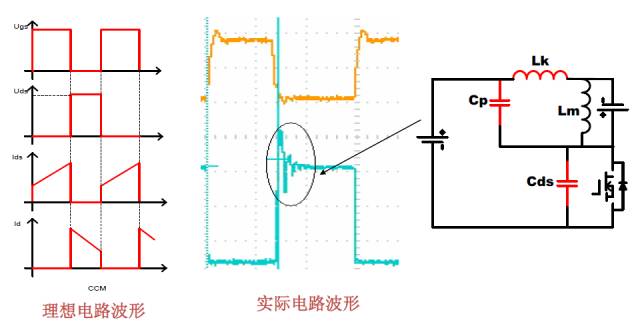

CCM工作模式下MOS
DS電壓波形分析
CCM工作模式下MOS
DS電壓波形分析

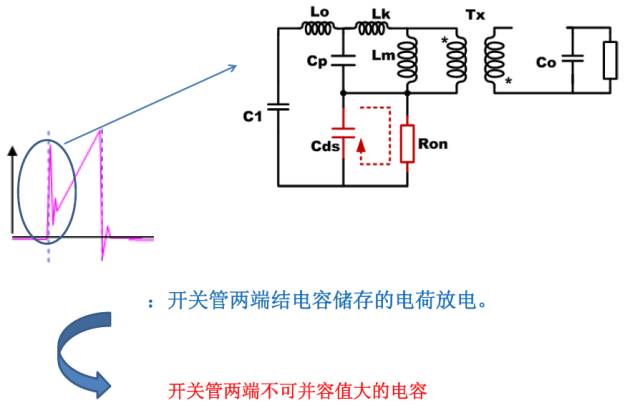

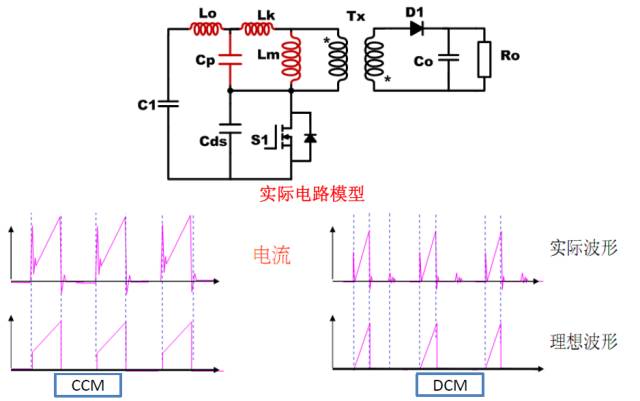

開關管上電流尖峰的波形分析
開關管上電流尖峰的波形分析（一）

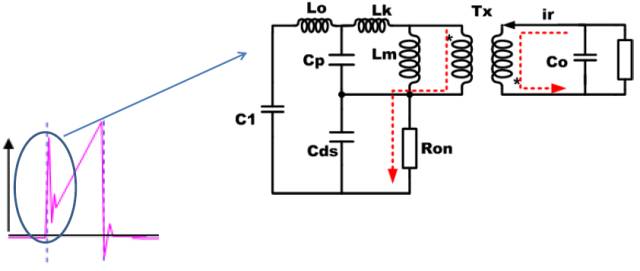

開關管關斷后，變壓器副邊為輸出電壓Vo鉗位，此時寄生電容Cp兩端的電壓為nVo,方向是上負下正；當開關管導通時，Cp電容放電，此時Cp與線路寄生電感及輸入電壓構成諧振回路，從而形成該尖峰電流（諧振電流）。
開關管上電流尖峰的波形分析（二）
開關管上電流尖峰的波形分析（三）

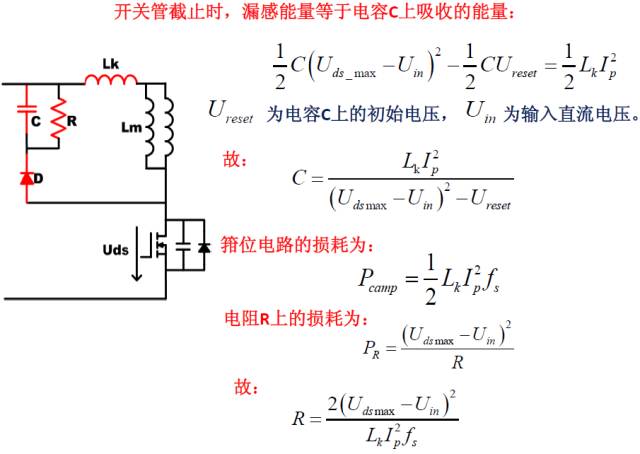

RCD無源吸收電路的設計
開關器件的應力分析

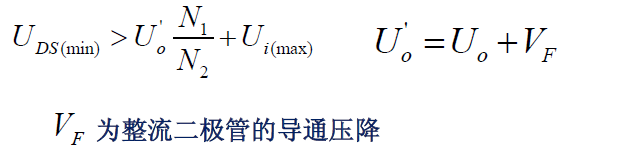

主開關管S1電壓應力：
整流二極管D1電壓應力：
Flyback噪音回路及布板要求
常見的反激式（Flyback）變換器拓?fù)?

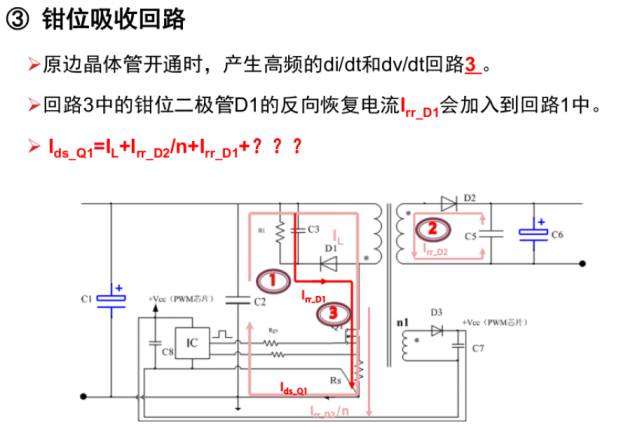

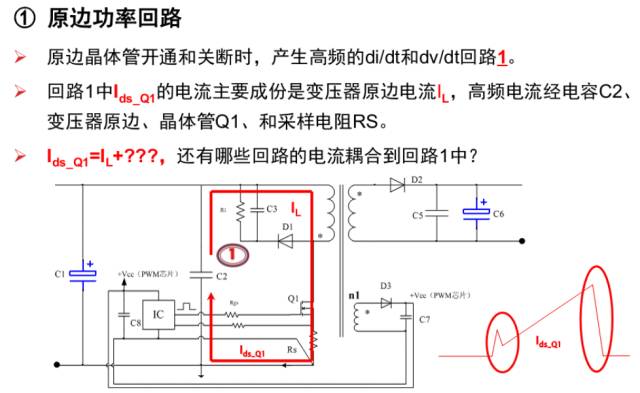

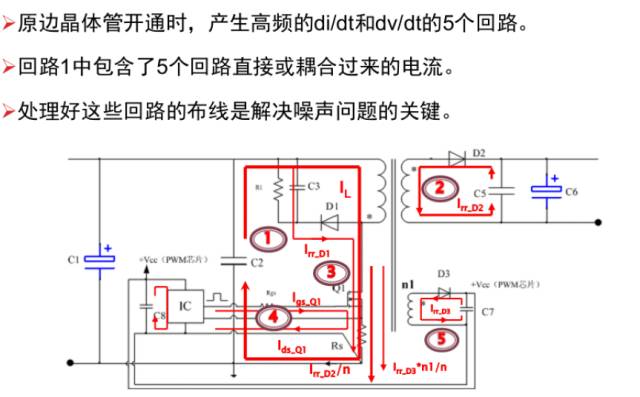

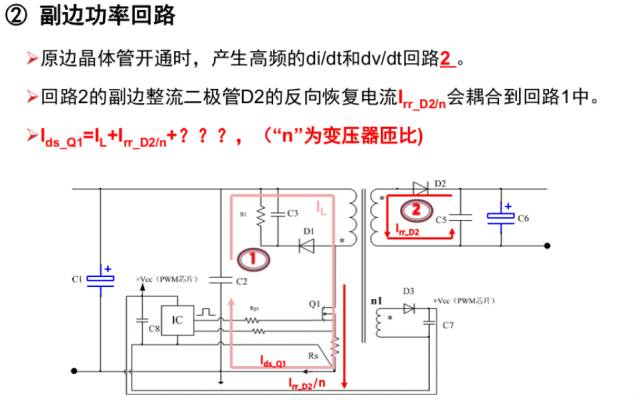

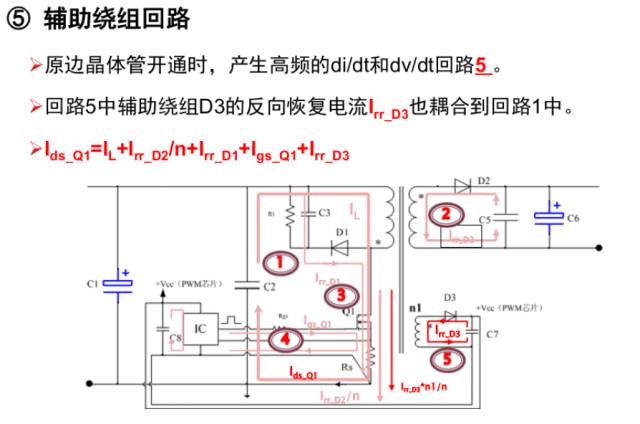

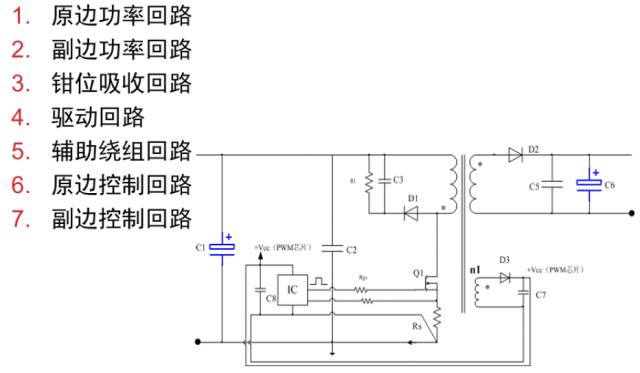

反激是變換器中的噪聲

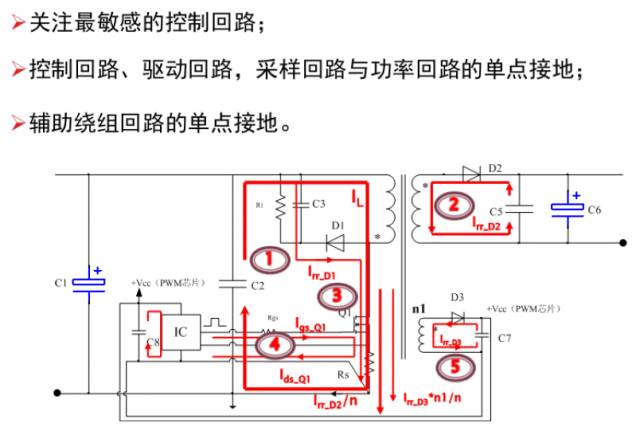

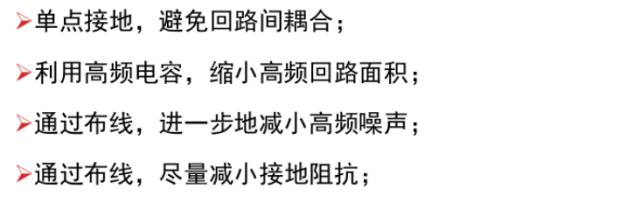

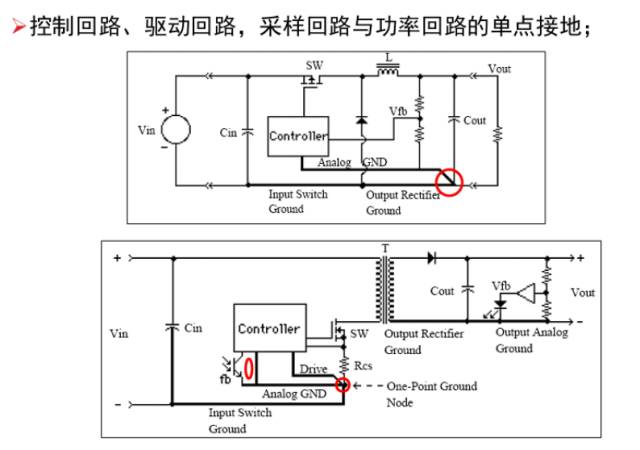

單點接地，避免回路間耦合

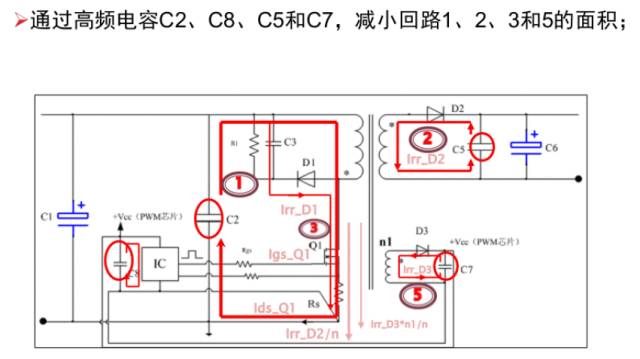

利用高頻電容，減少回路面積

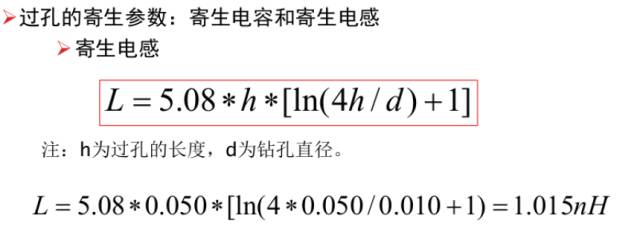

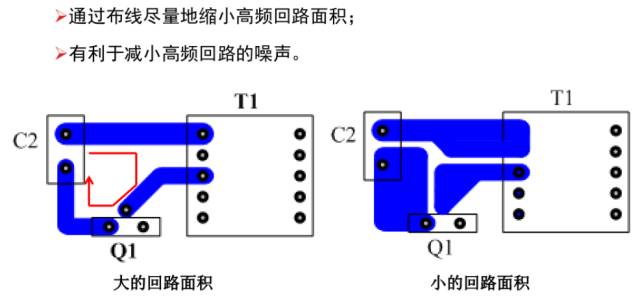

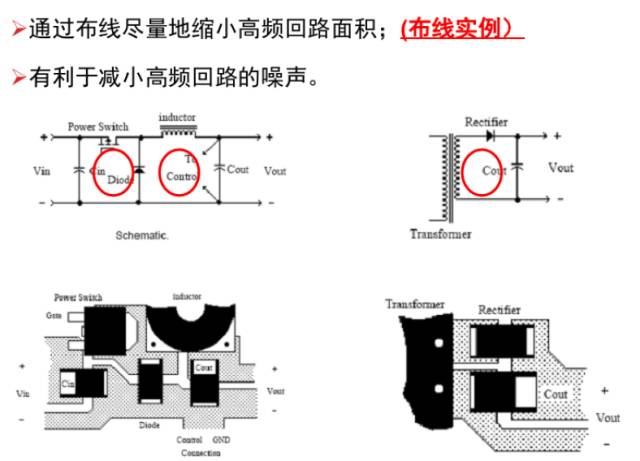

通過布線，進一步減少高頻噪聲

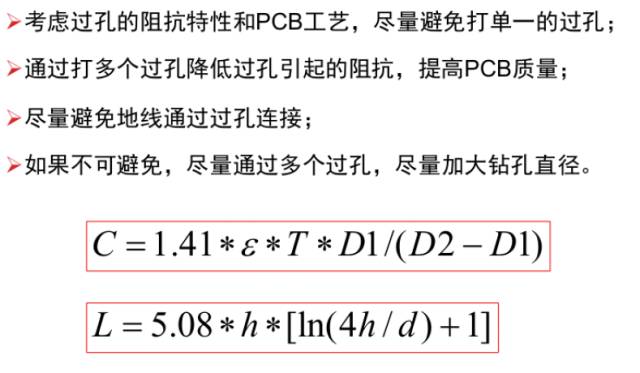

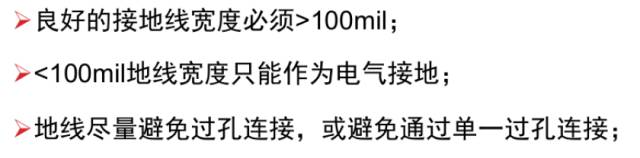

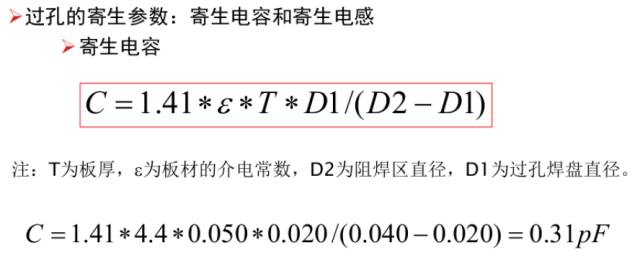

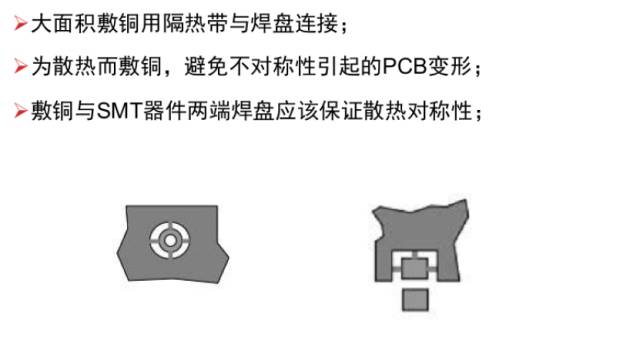

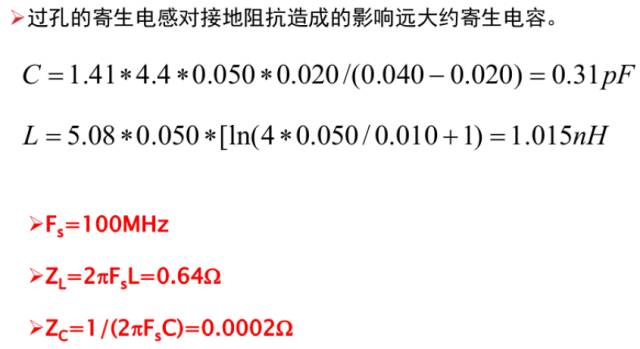

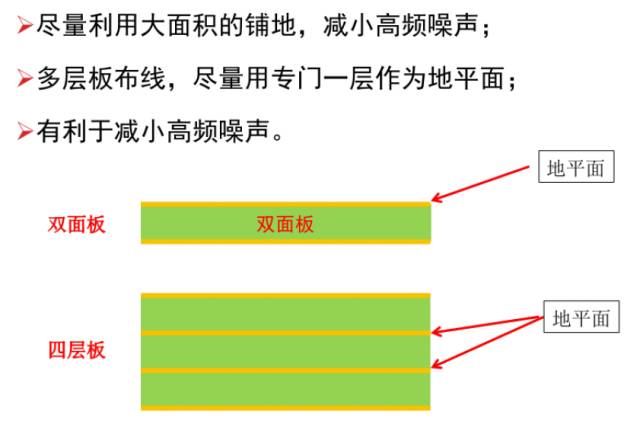

通過布線，進一步減少接地阻抗
