一、緩沖電路

緩沖電路（Snubber Circuit）又稱吸收電路，它是電力電子器件的一種重要的保護電路，不僅用于半控型器件的保護，而且在全控型器件（如GTR、GTO、功率MOSFET和IGBT等）的應用技術中，起著更重要的作用。

緩沖電路的功能有抑制和吸收兩個方面，因此下圖是這種電路的基本結構，串聯的LS用于抑制di/dt的過量，并聯的CS用于吸收器件上的過電壓，即器件在關斷時CS通過快速二極管DS充電，吸收器件上出現的過電壓能量，由于電容電壓不會躍變，限制了重加dv/dt。當器件開通時CS上的能量經RS泄放。對于工作頻率較高、容量較小的裝置，為了減小損耗，下圖中的RLCD電路，可以簡化為下圖的形式。裝置由RCD網絡構成的緩沖電路普遍用于GTR、GTO、功率MOSFET及IGBT等電力電子器件的保護。

二、非放電型RCD緩沖電路的設計

與放電型RCD緩沖電路不同，非放電型RCD緩沖電路的RSNB消耗的功率僅為浪涌能量，因此RSNB的容許損耗可以較小。這可以擴大RSNB的選擇范圍，使得能夠增加CSNB的電容量，因而可以提高鉗位的效果。

CSNB由“C緩沖電路的設計”中的公式(2)決定，RSNB由“RC緩沖電路的設計”中的公式(3)決定。但是，RSNB的功耗由下面給出的公式(6)決定。由于“RC緩沖電路的設計”的公式(4)中不存在包含CSNB和fSW的二項式，所以基本上不會有因CSNB和fSW導致的功耗增加情況。因此，可以將CSNB的電容值設置得大一些，從而可以實現鉗位效果更好的緩沖電路；另外，還支持提高fSW的頻率。

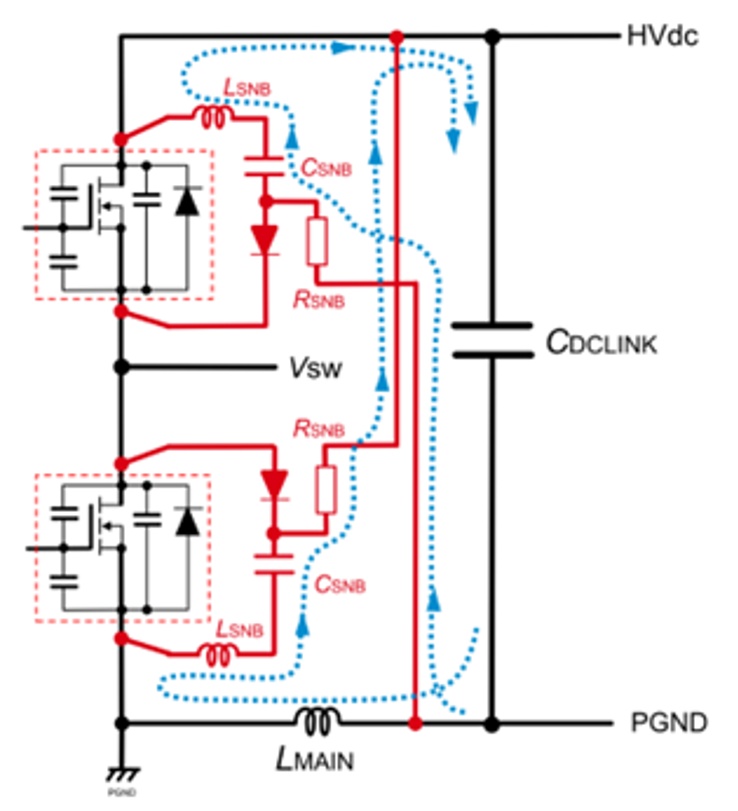

圖1是非放電型RCD緩沖電路工作后的放電路徑。上橋臂的浪涌電流流向PGND，下橋臂的放電電流經由RSNB流向HVdc，因此受布線電感的影響較小。另一方面，由于電流變化很大，因此在MOSFET漏極和源極之間的布線電感LSNB需要盡可能小。

圖1. 非放電型RCD緩沖電路的放電

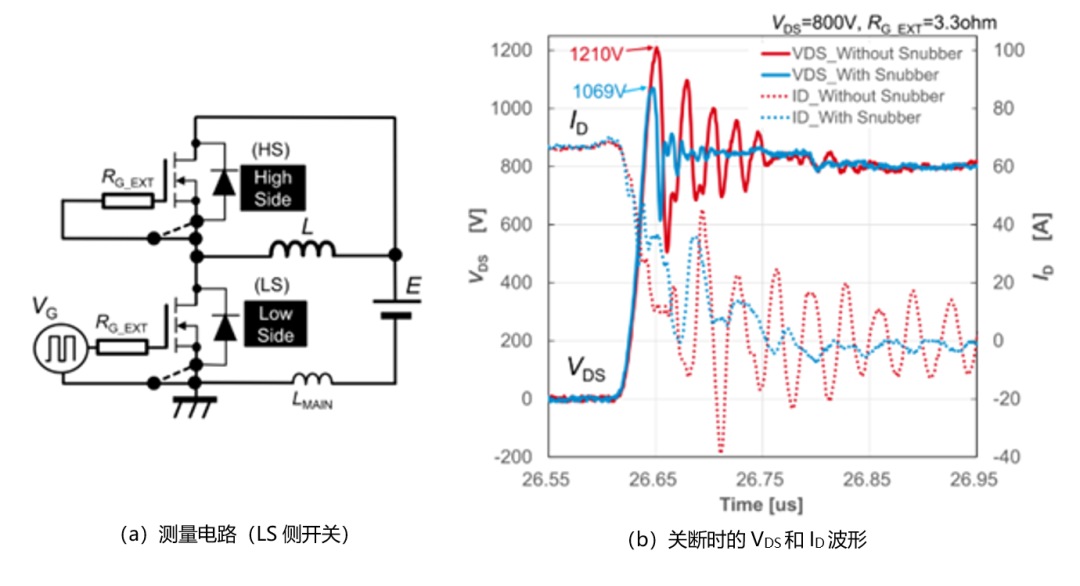

圖2是通過評估板P02SCT3040KR-EVK-001驗證使用了SiC MOSFETSCT3080KR的非放電型RCD緩沖電路效果的波形。(a)是測試電路，(b)是有和沒有緩沖電路時的測試波形。該波形是RG_EXT＝3.3Ω、HVdc＝800V、漏極電流ID約為70A時的關斷波形。

當不連接緩沖電路時，關斷時會產生1210V的浪涌；當增加了緩沖電路后，浪涌變?yōu)?069V，降低了約12%。另外，緩沖電路還消除了伴隨浪涌產生的電壓振鈴，因此可以大大降低EMI。

圖2. 關斷浪涌測量(有/無緩沖電路)

圖3是在降壓型轉換器（Buck Converter）中的轉換效率比較圖。這是輸入電壓＝400V、輸出電壓＝200V、RG_EXT＝6.8Ω、開關頻率fSW＝100kHz時的效率。

圖3. Buck 電路的效率

當使負載功率從1kW變化至4.8kW時，在約4kW以下，沒有緩沖電路時的效率比有緩沖電路時最大高0.4%；在4kW以上，有緩沖電路時的效率比沒有緩沖電路時高0.15%。這是因?yàn)?，隨著負載功率的增大，浪涌引起的功率損耗（諧振電流引起的電容器等的等效串聯電阻的損耗）也會增加，利用緩沖電路來抑制浪涌，最終會使開關損耗降低。
