本文中，小編將介紹在設計過程中如何處理運放或比較器中多余的引腳，如果你對本文內容具有興趣，不妨請看以下內容哦。

一、引腳

引腳是指從集成電路（芯片）內部電路引出與外圍電路的接線，引腳構成了這塊芯片的接口。按照功能，AT89S52的引腳可分為主電源、外接晶振或振蕩器、多功能I/O口，以及控制、選通和復位四類。

引腳的功能包括：

（1）腳是一個多功能引腳，各種制式下的第二伴音中頻信號可以用不平衡的方式從該腳進入內部的調頻解調電路解調，同時它還是塊內AV\TV轉換和PAL、NTSC、SECAM彩色制式轉換的控制引腳，輸入阻抗大約3.4K。

（2）腳是識別輸出腳，它以○C門方式輸出圖像識別信號，當TV方式已經接收到圖像電視信號時，該腳對外呈現高阻抗，通過外接上拉電阻就能夠得到高電平信號；當沒有接收到信號時，該腳呈現低阻抗，輸出低電平。

（3）腳是APC1濾波器端子，該芯片內部以振蕩的方式產生38MHz開關信號完成圖像中頻信號的解調，產生的開關信號是否準確，就依靠自動相位控制電路（APC）控制。其中該腳上完成APC1誤差信號的濾波。

（4）腳是APC2濾波器端子，第二級APC電路的濾波端。

（5）腳是石英晶體振蕩器外接引腳，通過該腳外接的石英晶體和內部電路以串聯共振的形式產生振蕩。振蕩頻率為圖像中頻信號載頻的四分之一。不同的信號制式下，所要求接入的石英晶體頻率也不相同，其中PAL制式下需要的頻率為38.90MHz×1/4，在NTSC制式下需要的頻率為45.75MHz×1/4。另外得這兩個引腳之間需要接上一個100±1%Ω的高精度電阻。

二、設計時，如何處理運放或比較器多余的引腳

在實際應用中，運放的同一個封裝里面有雙運放或四運放（如下圖），但有時候我們只需使用其中的一部分，多余的引腳怎么處理呢？

四運放

兩運放

運放是把兩個正負輸入端的電壓差進行放大，放大倍數可能是十倍，百倍，千倍。要是稍微受到外界的一點干擾，運放輸出端都可能達到電源軌，這時會增加運放的靜態工作電流，增加功耗。而且干擾是不穩定的，輸出電壓也是不穩定的。

所以運放或比較器的輸入端一定不能懸空。輸入端懸空的狀態下都是不確定電平，容易受到外界干擾。所以在使用不到的情況下，一定要給定電平狀態。

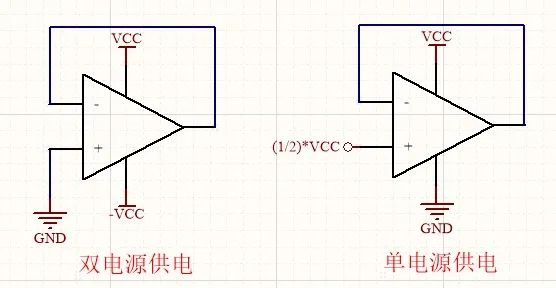

運放不用的單元，通常接成跟隨器形式。另一輸入端為正負供電電壓的一半。可得出：

雙電源供電時，正輸入端電壓為0，即接地；

單電源供電時，正輸入端電壓為（1/2）*VCC。

比較器我們一般處理方式是兩個輸入端相連到地，輸出懸空。

有人說，兩個輸入端平時都是懸空的，沒有怎么處理，也沒遇到什么問題。

個人覺得做電子產品研發，要注意設計的每一個細節。可能做十片百片都沒有問題，但是數量越多，難免不會出問題。要有一個思想“不做可能沒問題，但做了可能更好，那就一定要做”。

以上就是小編這次想要和大家分享的內容，希望大家對本次分享的內容已經具有一定的了解。如果您想要看不同類別的文章，可以在網頁頂部選擇相應的頻道哦。
