在這篇文章中，小編將從技術視角分析在信號線上串聯一個小電阻到底有什么用途。希望大家可以對這類做法背后的技術原因有所認識和了解，詳細內容如下。

一、電阻定律

電阻元件是對電流呈現阻礙作用的耗能元件，例如燈泡、電熱爐等電器。電阻定律：R=ρL/S

ρ——制成電阻的材料電阻率，國際單位制為歐姆·米（Ω·m）

L——繞制成電阻的導線長度，國際單位制為米

S——繞制成電阻的導線橫截面積，國際單位制為平方米（㎡）

R——電阻值，國際單位制為歐姆（Ω）。

ρ叫電阻率：某種材料制成的長1米、橫截面積是1平方毫米的導線的電阻，叫做這種材料的電阻率。是描述材料性質的物理量。國際單位制中，電阻率的單位是歐姆·米，常用單位是歐姆·平方毫米/米。與導體長度L，橫截面積S無關，只與物體的材料和溫度有關，有些材料的電阻率隨著溫度的升高而增大，有些反之。

二、技術解讀：信號線上串聯小電阻的作用與意義

查看有些原理圖的設計時，經?？吹酱恍┬‰娮?，如0Ω，22Ω，33Ω等等，但是也不是一定串。同樣場合有的串，有的不串。這是為什么呢？這里電阻串聯的意義是什么呢？什么時候需要串電阻呢，阻值取多大呢？

主要是基于阻抗匹配方面的考慮，以達到時序統一，延遲時間，走線電容等不會超過范圍！原因在于LAYOUT時可能走線方面不是很匹配！ 那么到底是為了什么呢？ 很多時候，高速數字信號傳輸線上會串電阻，目的是解決阻抗匹配問題，阻抗不匹配會導致信號反射、過沖等問題。

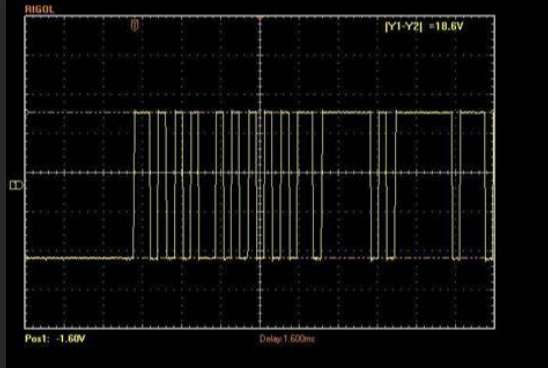

電磁波類似光一樣在同一種介質中傳播方向和能量不會衰減，但如果光從一種介質發射到另外一種介質的時候會發生反射和折射現象，那么光到達終端的能量會衰減很多吧。同理高速數字信號從源端向終端傳輸過程中由于連接線或者PCB LAYOUT的原因?qū)е虏糠肿杩共贿B續（比如要求傳輸線阻抗為100歐，但是PCB有的部分是100歐，但是中途打過孔或者線寬發生變化就會引起阻抗的不連續）就會導致信號反射，反射的信號在傳輸線中又會與原信號疊加，信號被干擾了，終端接收這樣的信號解碼會出錯。 一般來講，高速信號接口上串電阻基本就是阻抗匹配作用，一般來說如果LAYOUT比較好此電阻貼0歐沒問題的，如果出現問題，就可以通過改變串連的小電阻來調節信號質量，從而達到消除過沖、振鈴目的。
