地下圓塔型自行車自動存取立體車庫設計
掃描二維碼
隨時隨地手機看文章
引言
隨著國內共享單車投放量持續增長 , 多數城市 自行車公共停放場所越來越不足 , 自行車專用停車位少 ,就會出現亂停亂放現象 ,不僅影響城市形象 , 還會影響交通的正常運行 ,“停車難 ”已成為城市發 展的公共性難題之一。
近年來 , 國內外許多學者展開了關于自行車車庫的研究 ,并取得了一定成果[1]。日本ECO自行車停車塔是一種地下自行車停放系統 ,整個存入過程只需要8 s 。埋藏在地下的圓柱形結構只有7 m寬 ,每個圓柱子可以容納200輛兩輪自行車 。荷蘭Bike box是 一種自動升降停車庫 ,直徑5 m,共4層 ,每一輛車都 有自己獨立的車位 ,它的運作過程和升降貨梯的工作原理相同 ,簡單便捷 。常青青等人[2]設計了一種倉 儲式自動存取立體車庫 ,提出了存取機械手與車位交錯運動的思路 ,有效解決了停放車位緊缺的問題 , 但其基于地上的設計利用的空間有限;胡艷麗等人[3]設計了一種旋轉升降式智能立體自行車庫 ,其空間利用率高 ,且管理智能化 ,但每一次存取車都需要入庫一次 ,存取效率不高;王澤等人[4]設計的裝配式自行車立體車庫 ,采用模塊化設計 ,可實現現場快速裝配及隨時拆解 ,但同樣存在每一次存取車都需要入庫一次的問題;何兆雄等人[5]設計的自行車智能停車庫 ,樹狀傾斜布置10個固定停車架 ,通過機械爪的系 列動作實現自行車的抓取和存放 ,但其每個存車位 上都有一個機械爪進行存取工作 ,結構上略顯冗雜; 王鑫等人[6]設計的基于虛擬樣機的單車智能車庫 ,結構簡單 ,單車容量大 ,但同樣存在每一次存取車都需 要入庫一次的問題;劉承磊等人[7]采用兩級模塊組合式立體循環的設計方法 , 系統設計了模塊組合式立 體循環自行車庫 ,該設計容量大、耗能小 ,但僅適用于地上建設;夏榮超等人[8]設計了一種自行車密集移動車庫 ,采用模塊化設計 ,且每個車位模塊可獨立運動 ,但其平鋪的車位設計只能固定單車 ,并沒有解決單車停車空間不夠的問題。
本文基于自行車車庫研究現狀 , 設計了一種地下圓塔型自行車自動存取立體車庫 。各部件由獨立電機驅動 ,故可實現多向同時存取自行車 ,且機構在停滿4輛車時才會上下移動存放一次 , 在此期間可以通過僅轉動轉盤存取車輛 ,大大提高了存取效率。
1 全自動單車車庫的結構組成
1.1 立體車庫總體方案設計
本車庫設計外觀為圓塔式 ,如圖1所示 , 占地約50 m2。
車庫入口位于地面上 , 外設取車、停車等操縱面板 , 存取單車亦可通過刷卡 、掃碼或小程序等實現 。另外 ,車
庫可根據實際需要設計為多門存取車。核心結構主要包括:升降機構、旋轉機構和抓取機構。
1. 1. 1 升降機構方案設計
采用電機驅動卷?yè)P(yáng)機來帶動整個升降裝置的上下移動 ,整個升降裝置設計為圓形 , 四周均布4根立 柱來與升降機構相配合 ,為升降機構的上下移動提供導向作用。
1. 1.2 旋轉機構方案設計
采用電機單獨驅動轉盤轉動 ,轉盤的轉動和升降機構的上下移動相互獨立。在轉盤表面均布4組抓取機構 ,這樣機構在停滿4輛車時才會上下移動存放一次 ,使得存取過程的效率大大提高。
1. 1.3 抓取機構方案設計
采用氣缸帶動連桿來完成單車的夾緊 ,夾緊機構通過平移滑塊與絲杠相連接 ,通過絲杠的轉動來控制平移滑塊的前后移動 ,采用絲杠可以保證運送的準確性。
1.2 自行車存取原理
存車過程:用戶將單車停于車庫門口后 ,通過刷 卡、掃碼或小程序操作 ,使控制系統發出存車指令 , 氣缸控制車庫門打開 ,轉盤轉到指定位置后 ,移動機械抓手將單車抓入滑軌 , 當轉盤上4個滑軌全部停滿單車后 ,通過升降機構沿立桿降入地下車庫部分 , 再由機械抓手將單車分別推入系統所分配的載車架 ,最后轉盤、抓手等機構復位 ,存車完成。
取車過程: 用戶通過刷卡 、掃碼或小程序操作后 ,控制系統發出存車指令 ,若轉盤上存有單車 , 則車庫門自動打開 ,機械抓手將單車推出車庫 ,取車完成;若轉盤上無單車 ,則轉盤通過升降機構降入地下車庫指定位置 ,將車庫中停放的單車抓入滑軌 ,再上升至車庫門 ,轉盤旋轉到指定位置 ,待車庫門打開 , 抓手將單車推出 ,取車完成。

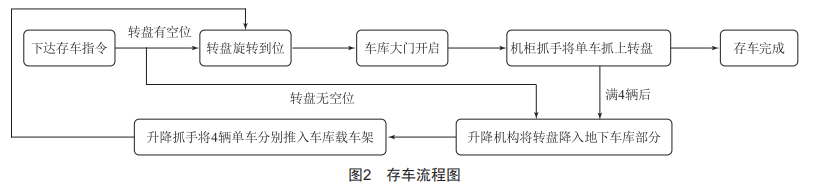

系統根據用戶使用或預約情況 , 實時調整轉盤 上自行車的數量 ,提高存取效率 。存車流程圖如圖2 所示。
2 立體車庫尺寸設計

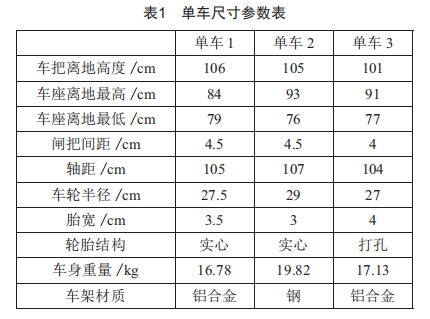

通過對現有單車具體參數的調研 ,根據單車的 尺寸參數(表1),確定單車車位長1.65 m,高1.2 m,每 兩個單車車位之間的空間距離為0.5 m 。車身總體的 重量按照20 kg計算 ,車庫的外形為直徑8 m的圓塔 型 ,每層可以存16輛單車(車庫的層數設計和每層停 車位的設計為模塊化設計 ,可根據具體的空間位置 進行增減)。
3 立體車庫結構設計

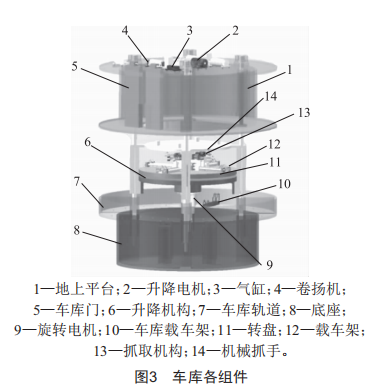

車庫整體結構分為三大部分:升降機構、旋轉機 構和抓取機構 。整個車庫的運轉需要這三大部分的 整體配合來完成 。車庫主要組件如圖3所示。
3.1 轉盤

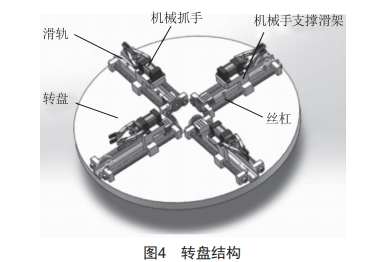

如圖4所示 ,整個轉盤結構由1個轉盤 、4個滑軌機構、4個機械抓手組成 ,直徑為4.4 m ?；墮C(jī)構由 齒輪、絲杠、機械手支撐滑架組成 ,長度為1 .6 m 。其通過齒輪的旋轉來帶動絲杠旋轉 ,使絲杠上連接的 機械手支撐滑架前后位移 ,從而帶動開合機械手運 動 ,進行拉車和推車操作。轉盤通過下方電機帶動旋 轉 ,對準車庫門 ,待4個滑軌全部停滿單車后 , 由升降機構將轉盤送入地下或地上進行單車存取。取車時 , 若轉盤上有車可以直接將轉盤上的單車取走 ,無須 等待轉盤降入地下取車。
3.2 升降平臺
升降平臺結構如圖5所示 ,主要由連接塊、立桿、 滑塊與升降平臺構成 ,連接塊與卷?yè)P(yáng)機伸出的鋼絲繩連接 ,滑塊與升降平臺連接并沿立桿上下運動 ,使平臺升降更加穩定。
3.3 單層車庫結構

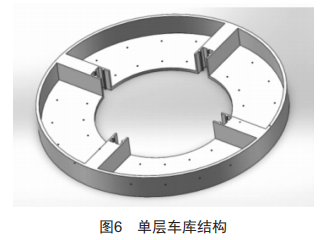

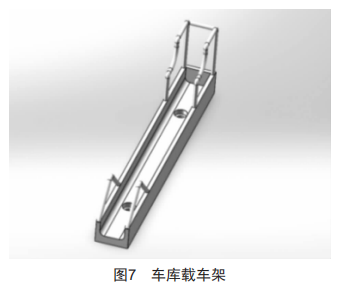

單層車庫的結構如圖6所示 ,直徑為8 m ,上裝有 16個如圖7所示的載車架 , 長度為 165 cm , 寬度為 15 cm ,單層可停放16輛單車 。每90°設計導向架 ,對立桿起固定支撐作用。單層車庫高度為120 cm ,可根據實際建造要求確定層數 , 以滿足不同的停車需要。
3.4 入庫與動力組

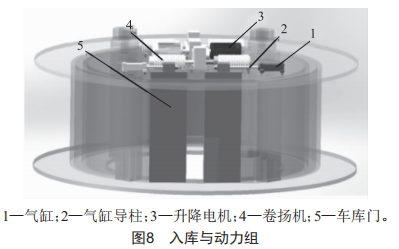

整個車庫的入庫與動力組如圖8所示 ,車庫門面積5 m2 ,可單門或雙門設計。升降電機為主動力源 ,氣 缸控制車庫門的開啟、關閉 ,卷?yè)P(yáng)機帶動鋼絲繩實現升降平臺的升降。
3.5 基座部分

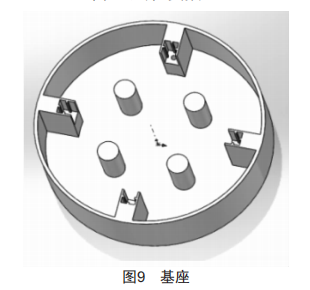

基座部分為整個車庫的最底層 , 起到承重 、加固、保護車庫整體的作用 ,如圖9所示。
4 立體車庫主要零部件有限元建模與分析
使用solidworks建模軟件中的simulation插件對 載車架、升降平臺頂蓋和轉盤進行受力分析。整體結構中主要的受力結構就是不斷移動的升降平臺 、轉盤以及存放單車的載車架 ,而升降平臺中主要受力部分為連接鋼絲繩的頂蓋 。頂蓋在靜止?fàn)顟B(tài)主要受 到整個車庫的重力 ,而在從靜止到運動的這一過程 中 , 受到的還有鋼絲繩帶來的拉力 。轉盤與頂蓋相似 ,在運動時除了其承載的重力 ,還要承受加速度帶來的慣性力 。載車架需承載單車重力和慣性力 。 因此 ,選取各部件滿載狀態并根據運動仿真數據添加相應的最大慣性力進行仿真分析。
4.1 載車架

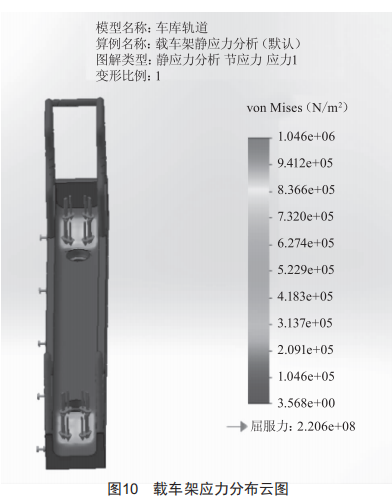

載車架選用普通碳鋼 ,主要承載單車的重量 ,經查閱資料 ,單車的最大質量為20 kg,所以受力情況為 200 N(單車前后輪中的一部分與載車架相接觸),仿真分析結果如圖10所示 。由圖可知 ,載車架的最大應 力為1.046×106 N/m2 ,遠小于材料的屈服力2.206 × 108 N/m2 ,滿足使用要求。
4.2 升降頂蓋

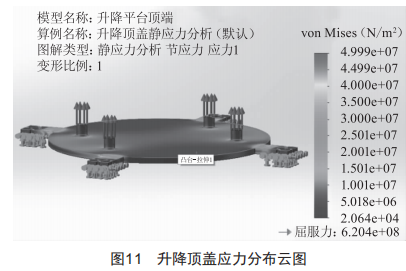

升降頂蓋選用合金鋼 ,通過卷?yè)P(yáng)機上的鋼絲繩進行牽引 ,故施加載荷位置為鋼絲繩連接處。根據計算結果 ,整個升降機構總負載為300 kg,故施加載荷大小為3 000 N ,仿真分析結果如圖11所示 。 由圖可知 ,升降頂蓋所受最大應力為4.999×107 N/m2 ,遠小于屈服應力6.204×108 N/m2 ,滿足使用要求。
4.3 轉盤
轉盤選用普通碳鋼 ,整個轉盤通過軸與轉盤下面的中心孔進行配合 ,然后由聯軸器將電機與軸相連 ,軸進行扭矩的傳遞 ,施加的扭矩為100 N·m,仿真分析結果如圖12所示 。由圖可知 ,轉盤所受的最大應 力為7.808×107 N/m2 ,遠小于材料的屈服力2.206 × 108 N/m2 ,滿足使用要求。
5 立體車庫關鍵位置運動仿真分析

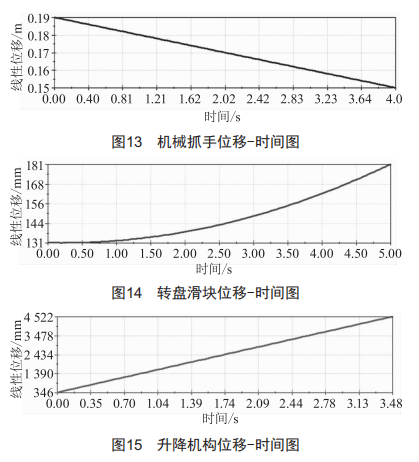

本文對運動要求較為嚴格的部件進行了運動學仿真 , 包括機械抓手 、轉盤滑塊以及升降機構 , 如 圖13~15所示。
由機械抓手的位移-時間圖分析可得 ,機械抓手的工作過程滿足預期的設計要求 ,可以在預期的5 s 時間內運動到所需位置并完成單車的夾緊過程; 由轉盤滑塊位移-時間圖分析滑塊在水平方向的位移可知 ,滑塊可在預期的5 s時間內完成對單車的運送 , 滿足設計要求; 由升降機構的位移-時間圖分析可 得 ,升降平臺在運動過程中能在預期的5 s之內完成單車的運送 ,滿足工作需求。運動學仿真的結果表明整個機構滿足預期設計要求。
6 結論
針對當前城市的車庫投放點多、容量小、占地面 積大 ,且亂停亂放現象嚴重的社會問題 ,本文設計了 一種圓塔式的地下立體車庫 , 解決了停車難 、取車 難、占地多等問題 。本文采用s0lidw0rks軟件建立了 圓塔式地下立體車庫的三維模型 ,并應用simulati0n 對關鍵零部件進行力學及運動仿真 , 獲得應力云圖 和位移-時間圖 ,根據仿真分析結果驗證設計的合理 性。車庫采用模塊化設計 ,層數可根據區域?qū)嶋H需求 增減 。入庫車門數量亦可調整 ,可實現多車同時存取。并且存取車時 ,若轉盤上有空位或有車即可直接 存取 ,大大提高了存放和取車的效率 ,具有較好的市 場應用價值。
