引言

隨著科技的發展和生產力的逐步提高,人們對于起重機的要求也不再僅僅是能搬運,而是在工作效率、使用維護成本等各方面都有更為具體的要求。基于以上原因,起重機的生產商不僅需要能夠生產制造,還要能夠快速設計,并綜合協調成本、速度及安全等各方面的因素。起重機是一種能在一定范圍內垂直起升和水平移動物品的機械,動作間歇性和作業循環性是起重機工作的特點。起重機在國民經濟各部門都有相當廣泛的應用,在現代化生產中占有重要地位。根據起重機自身結構的不同,常見的起重機可以分為輪式起重機、履帶式起重機、塔式起重機、橋式起重機和門式起重機等。其中,橋式起重機是起重設備中使用范圍最廣、生產數量最多的起重機之一,這也意味著對橋式起重機的性能、參數、穩定性要求更高。因此,橋式起重機的設計需要有相應的發展與創新。與傳統力學分析方法相比,有限元分析方法可以使得計算結果更精確,并且可對復雜結構進行整體分析。

1橋式起重機設計參數

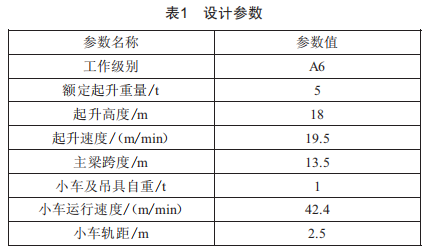

起重機的技術參數是反映起重機作業能力的重要指標,是設計起重機最基本的要求和參考依據。起重機的技術參數主要包括工作級別、額定起升重量、起升高度、起升速度、主梁跨度、小車軌距、小車運行速度等,本文所討論的起重機設計參數如表1所示。

橋式起重機橋架主要由主梁、端梁、欄桿、走臺、軌道和操作室等構件組成。起重機主梁的主體是由上下翼緣板和左右腹板焊接而成的箱形梁,主梁內部均勻設置了加勁板,加勁板在起重機工作時可以承受部分負載來維持箱體形狀,以滿足主梁的穩定性要求。

由于橋式起重機結構巨大且復雜,在實際工作過程中承受的載荷較大,所以若考慮所有的影響條件,將會使得該起重機有限元分析比較困難。因此,主梁模型簡化正確與否、合理與否直接關系到有限元計算結果。

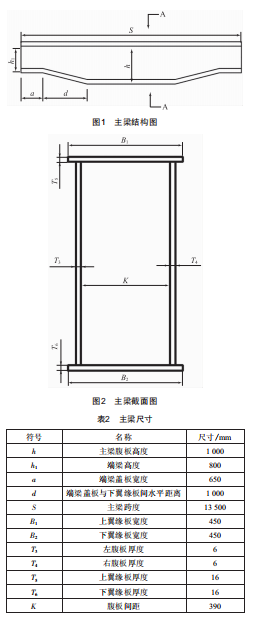

起重機主梁的結構圖、截面圖及各尺寸參數分別如圖1、圖2及表2所示。在起重機工作時,主梁是最重要的受力部件之一,此外,起重機主梁體積大、重量大、優化空間大,因此本文以起重機主梁為研究對象,進行靜力學分析。

2橋式起重機主梁靜力學分析

2.1有限元模型及網格劃分

由于主梁結構非常復雜,故需要從以下三個方面來對其進行簡化:

(1)主梁上的一些諸如螺栓、螺母、螺釘、掛鉤等起裝飾、連接作用或非承載構件等忽略掉,它們對安全性的影響相對較小,簡化這些構件能使模型更加清晰直觀,同時方便網格劃分和受力分析。

(2)忽略螺栓孔、螺釘孔以及鉚接孔等,它們并不能對主梁受力情況產生影響,反而會影響到網格劃分,使有限元網格變得更為復雜,甚至還會影響軟件計算分析,使分析結果出現誤差。

(3)忽略掉內部加強筋板。雖然主梁的筋板能夠起到承受載荷、保持主梁箱體的形狀不變的作用,但在本文對主梁的優化研究中,其對于主梁影響比較有限,故在建立三維模型時可以將其忽略。

簡化后的模型如圖3所示。

圖3簡化后的模型

網格劃分是建立有限元模型的關鍵環節,劃分網格的方式將直接影響計算速度和結果精度。網格劃分成功后,得到有限元節點Nodes總數92314個,單元Elements總數14842個,網格劃分結果如圖4所示。

2.2材料屬性

橋式起重機主梁為鋼材,材質為Q235,含碳量為0.14%~0.22%,屬低碳鋼。Q235的屈服強度為235MPa,彈性模量E=2×102GPa,泊松比μ=0.3,密度p=7.85×103kg/m3。

2.3約束條件施加

在橋式起重機的設計過程中,起重機主梁是典型的關鍵承力件,當起重機實際工作時,主梁的兩端是固定在端梁上的,然后通過小車及吊具將物體提升至需要的位置,所以在施加約束時,選擇對主梁兩端施加全約束,即主梁兩端面固定不動:將主梁自重、移動載荷以集中力形式施加在主梁的跨中處,為方便施加載荷,在主梁跨中處添加一個印記面。在完成載荷與約束的施加后,分別計算主梁的等效應力和等效位移。

對起重機主梁施加的載荷與約束如圖5所示,對主梁兩端施加固定約束(Fixed Support),對主梁施加自重載荷和起升載荷(self-weightloadanduploadload)。

2.4結果分析

通過對起重機主梁進行靜力學分析求解運算可得,在極限工況下,起重機主梁的最大應力為144.19MPa,位于下滑桿孔兩側的表面上,如圖6所示,梁跨中處最大等效位移為2.9674mm,如圖7所示。由圖6和圖7分析可知,基于傳統設計的起重機主梁強度與剛度均足夠,能夠滿足橋式起重機的實際工作需求,但起重機主梁有很大部分所受應力及變形都比較小,材料冗余量較大,存在很大的優化空間。

3結論

(1)無論是在正常情況下,還是在危險情況下,橋式起重機的主梁跨中位置都存在應力集中現象,是探傷檢測的重要部位,也是橋式起重機薄弱部位。

(2)在危險工況下,主梁上下翼緣板的兩端及跨中處所受應力相對較大,主梁上下翼緣板在起重機運行過程中是主要的承重部位,其對主梁性能的影響更加明顯。

(3)基于有限元分析方法對橋式起重機進行力學分析,可以在產品研發出來之前對主梁的應力和變形有一個大致的了解,同時縮短產品設計周期,節約設計成本,因而具有一定的現實意義。
