本文針對電動兩輪車自燃防控裝置的開發與分析進行了研究。通過電動兩輪車自燃原因分析，提出了電動兩輪車的自燃防控智能裝置設計思路，介紹了電動兩輪車的自燃防控智能

裝置工作原理，以及實物測試結果。通過本文的研究，為電動兩輪車的自燃防控智能裝置的進一步開發與應用提供了理論基礎和實踐指導。

以STC89C52RC單片機為核心的電動自行車防控自燃智能裝置研究監測系統。整個系統由四大模塊組成，分別是:電源模塊;控制模塊;監測模塊;執行模塊組成。

一、硬件設計

1、STC89C52單片機

本設計采用STC89C52RC單片機作為控制核心。該單片機是一種低功耗、高性的CMOS8位微控制器，并具備靈巧的8位CPU以及系統可編程Flash。相較于傳統的51單片機，STC89C52單片機的速度快了8~12倍，且整體性能表現相對較為穩定。因此，該微控器提供了高靈活、超有效的解決方案，可用于眾多嵌入式控制應用系統。

傳感器的選擇根據軟件的需求分析，檢測模塊的三個傳感器需要實時檢測動力電池是否發生熱夫控及動力電池?zé)崾Э爻潭?，并在檢測到動力電池發生熱失控時輸出高電平信號。在傳感器正常工作且沒有接收到熱失控信號時，其信號輸出電壓為一個高電位(大于4.6伏特)，在采集到熱失控信號時，其信號輸出電壓為一個低電位(小于0.1伏特)。根據視動力電池?zé)崾Э販囟壬仙€，安裝溫度傳感器的位置如下:第一傳感器安裝在動力電池表面，第二傳感器安裝在動力電池左側中部，第三傳感器安裝在動力電池右側底部。另外，氣體壓力傳感器將被安裝在動力電池艙內部。

2、執行器的選擇

執行器被單片機程序控制接地，根據設計的功能需求不同，需要不同指示燈與不司語音音頻配合來警示駕駛員;控制電動噴霧器工作，降低動力電池的溫度。所需執行器如下:報警指示燈、語音報警器、電動噴霧器等。

二、軟件設計

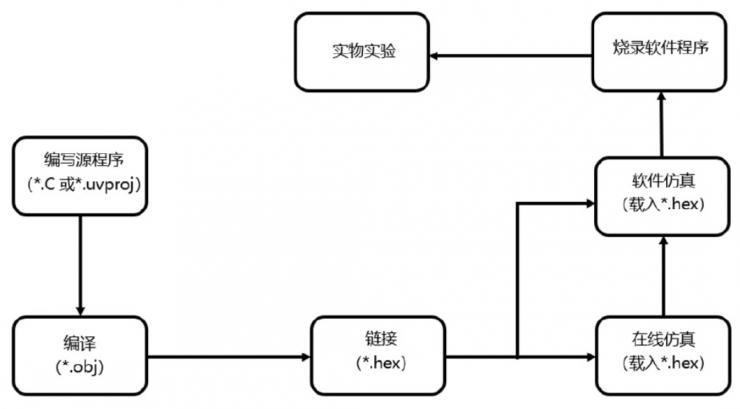

本系統使用Keil C51軟件編寫、編譯、鏈接和運行源代碼。當使用Keil c51軟件譯程序時，編譯過程可以細分為四個階段，包括預處理、編譯、匯編和鏈接。編譯源程序以獲得初始文件是目標文件(對象代碼或*.obj)，它已經是一條機器指令，但尚未運行，因?yàn)槟繕?biāo)文件尚未解決函數調用問題。通過使用上圖軟件流程圖鏈接器將目標代碼、庫代碼和系統標爾的十六進制文件*hex)。準啟動代碼組合在一起，可以在操作系統下獨立執行的完整程序稱為可執行文件(使用模擬仿真軟件進行在線仿真時，首先將生成的*.hex文件加載到仿真器中。在仿真器設置中，選擇STC89C52RC單片機，并確保選擇適用于項目的傳感器和執行器型號。連接B端口正確識別下載器端口，需要下載并安裝相應的電腦驅動程序，例如ch341ser.ese。這一步驟這些器件到STC89C52單片機相應的接口上，確保仿真環境完整。為了讓計算機的US的燒錄。將*.hex文件成功寫入單片機，這是將代碼加載到目標設備的關鍵步驟。完成燒錄后，將至關重要，以確保硬件連接的穩定性和正常運行。可以進行程序的燒錄。將”hex文件成功寫入單片機，這是將代碼加載到目標設備的關鍵步驟。完成燒錄后，將攜帶程序代碼的單片機嵌入電動自行車的控制系統中，從而完成整個實車的裝配。具體軟件開發流程如下圖所示。

Keil C51是專為51系列兼容微控制器設計的C語言軟件開發系統，由Keil Softwae,Inc.提供。與匯編語言相比，Kei C51具有顯著的優勢，包括功能性、結構性、可讀性和可維護性。作為目前最優秀的微控制器軟件開發工具之一，Kei C5.1軟件以其強大的軟件調式功能而脫穎而出。它生成的程序代碼速度快、緊湊，占用較少的存儲空間，易于理解，完全可以與匯編語言媲美。
