隨著汽車電氣化和智能化的逐步深入，一輛車上的電機數量越來越多，應用也愈發豐富。除了負責汽車驅動的電機外，還有非常多的智能應用依賴于電機的動作執行。傳統應用的包括車窗升降、座椅調節、空調等，新興應用包括車燈隨動、HUD、激光雷達、主動隔柵等。未來，一輛汽車的舒適性、安全性、娛樂性、動力性能和皆與電機密不可分；而對于電機驅動的把控，也就意味著對于整車品質和競爭力的掌握。

作為一家在電機驅動領域有著超過10年積累的領先廠商，MPS于近期推出了一系列汽車級電機驅動產品。MPS模擬產品線總監瞿松（Song Qu）也專程從美國飛抵上海，和記者分享了最新的產品動態以及MPS全新集成MCU的“智能驅動”方案布局。

圖：MPS模擬產品線總監瞿松（Song Qu）

電機應用遍布汽車全域

當前智能汽車的架構可以分為車身域、座艙域、底盤域和動力域，而電機遍布了汽車的全域，隨著汽車市場的快速發展，電機驅動的需求也是持續攀升。

汽車中的電機應用遍及車身、座艙、底盤以及動力域。在車身域，電機用于窗戶升降、后視鏡調節、座椅調節等，要求高可靠性、精確控制和靜音運行。座艙域的電機主要涉及空調風扇、儀表盤指針等，需要精確度和低噪音。底盤域的電機則關乎車輛的安全性能，如剎車助力、轉向助力（EPS）和懸掛系統，它們需具備高安全性、快速響應和精確的力矩控制。最后，在動力域，尤其是在純電動車和混合動力車中，電機作為主要動力源，不僅需要高性能和高效率，還需要能耐高溫和振動。隨著汽車技術的發展，這些電機的應用將更廣泛，對其性能和可靠性的要求也將日益提高。

據瞿松分享，相比工業電機驅動，汽車級電機驅動的要求在某些方面更為嚴苛。首先，必須要滿足AEC Q-100認證，這個認證需要進行性全溫度范圍內的測試，確保功能正常穩定運行，同時針對不同的應用，AEC Q-100還有Grade-0、Grade 1和Grade-2的標準區分。另外在功能安全方面，汽車電機驅動關系到了車內駕乘人員的人身安全，因此有著ASIL-B和ASIL-D等要求，需要包含安全狀態切換、冗余設計、故障診斷、安全驗證等一系列相關功能。這些要求拆解開是非常復雜的，從可靠性、到EMC、ESD等各種不同的參數，都需要有多年的技術和經驗積累，才能總結出一套高效的設計流程和規范，確保電機驅動的產品能夠符合汽車應用的環境。

憑借著多年的技術積累，MPS在汽車電機驅動上實現了全面的布局，在滿足汽車功能安全等級的前提下，進一步提升了產品性能，并添加了特色功能。接下來就讓我們看下其最近推出的幾款電機驅動新品。

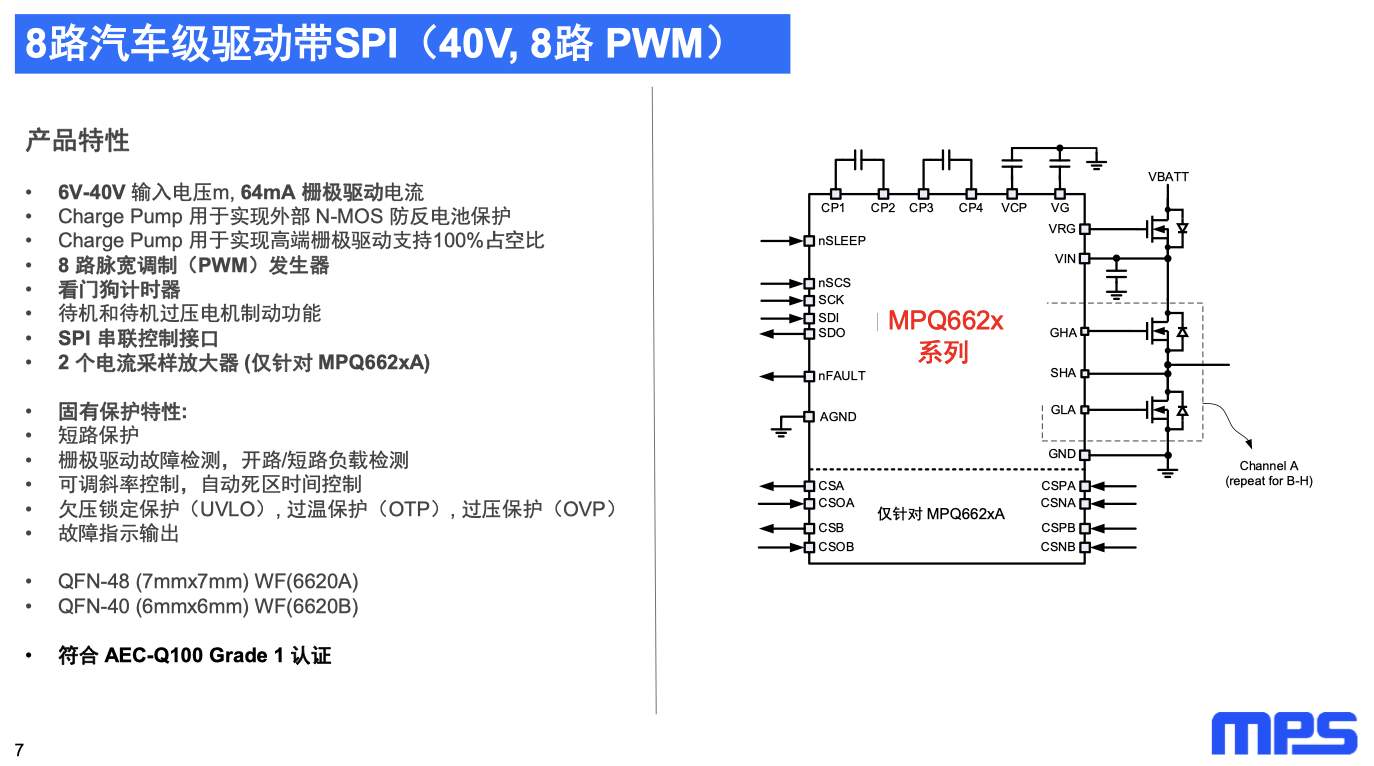

多通道！【MPQ662x系列】8路汽車級驅動帶SPI（40V, 8路 PWM）

隨著現代汽車功能的日益增加，座椅不僅需要調節前后傾角，還需要集成如按摩等復雜功能。因此，座椅內部的電機數量也隨之增加，這就要求驅動器能夠支持更多的電機應用。而MPS的8路汽車級驅動器（MPQ662x系列）提供了多通道功能，具備8路輸出，在汽車座椅控制系統應用中尤為實用。

據MPS中國區電機驅動和傳感器產品BD經理潘興卓（Patrick Pan）介紹，這款8路驅動器采用40V的耐壓設計，以適應汽車供電系統的要求，并具備優秀的拋負載（Load dump）性能。集成了8路PWM發生器允許對每一路進行獨立控制，大大簡化了前級MCU的I/O設計和控制策略。此外，還集成了兩路電流采樣放大器，以及標準汽車級的保護功能，如欠壓、過溫、過壓保護和故障指示等。

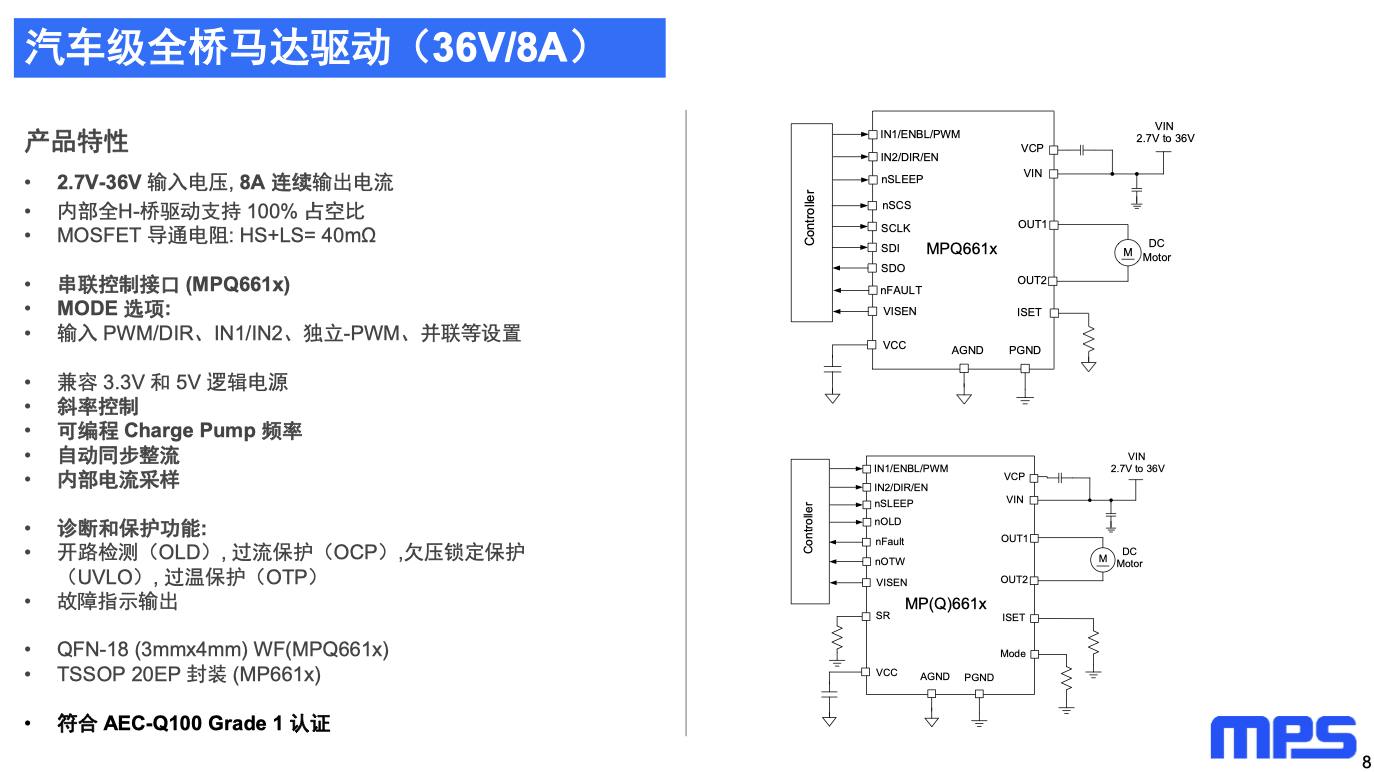

大電流！【MPQ661x】汽車級全橋馬達驅動（36V/8A）

針對車窗、門鎖、天窗等大部分的傳統應用，還是采用BDC（有刷直流）電機。而為了實現更強的驅動能力，就要做到持續的高電流，這對于電機驅動的功率設計是一個挑戰。

MPS的汽車級全橋馬達驅動（MPQ661x）是一個內置MOSFET的H 橋馬達驅動，該產品體現了MPS多年的電源技術積累，能夠在非常小的體積內，持續輸出8A的電流，而且散熱控制優異。

據潘興卓介紹，該器件高邊低邊RDS(ON) 只有 40mΩ ，而且集成了車規的診斷跟保護等功能，在有刷電機應用里面可以給客戶端有更好的保護。

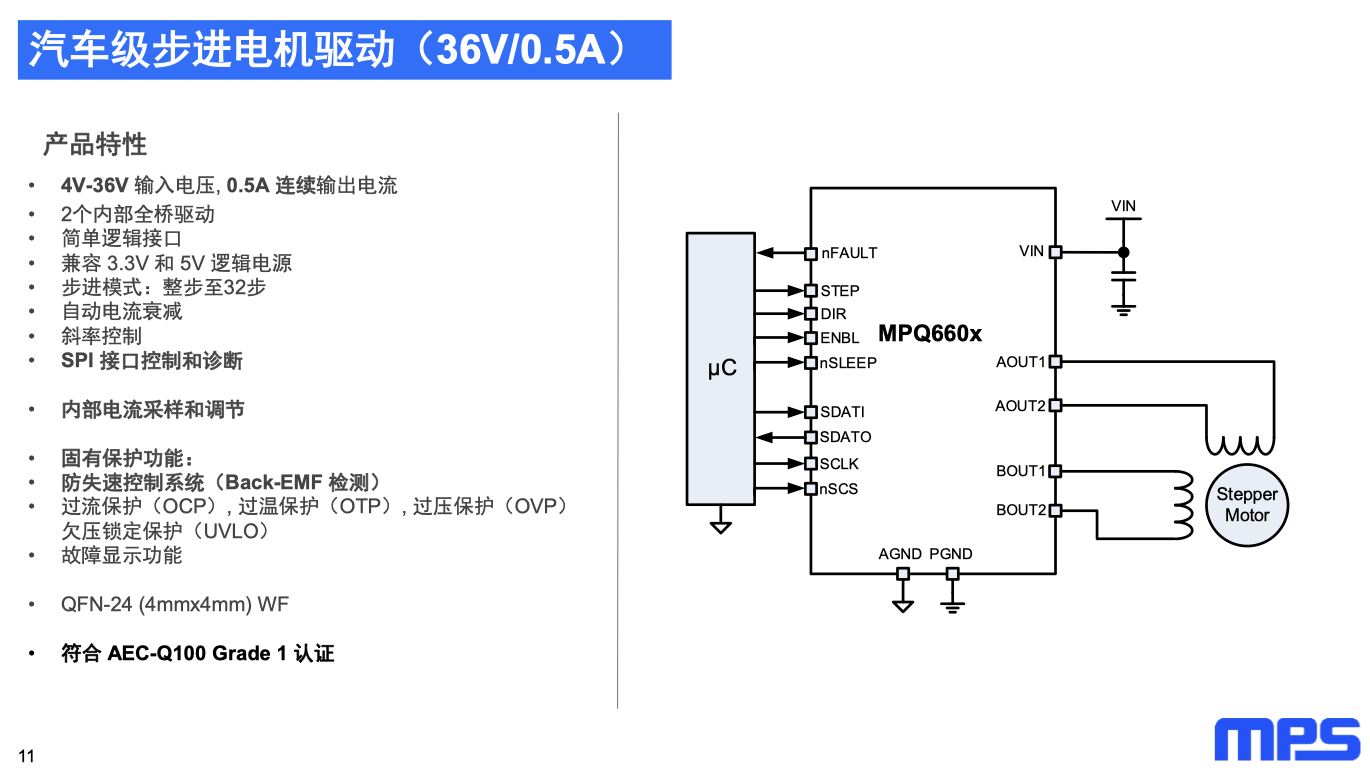

高耐壓！【MPQ660x】汽車級步進電機驅動（36V/0.5A）

MPQ660x是即將發布的一款汽車級步進電機驅動，該驅動器支持4V到36V的輸入電壓范圍，提供0.5A的連續輸出電流。該器件的特色在于能夠適應汽車應用中的高電壓要求，實際耐壓可達42V。

據悉，這款驅動器采用了雙全橋的驅動方式，包含兩個H-bridge，所有組件都完全集成在內部，無需外部元器件。它以簡潔的邏輯接口和易用性為特點，并提供不同的步進模式——步長的大小可調，支持高達1/32的步進細分功能。在控制方面，該器件提供了斜率控制和電流衰減控制等功能，以優化電磁兼容性（EMC）表現，這在汽車應用中尤為重要。

除此之外，該產品還具備診斷功能，可以實時監測并報告各種故障或運行異常情況給上級MCU，從而提高汽車的安全性和可靠性。特別的是，該驅動器還配備了防失速控制系統，這一功能在非車規的步進電機中通常不必要，但在車規應用中卻非常關鍵。MPS采用Back-EMF檢測技術來實現這一功能，既可靠又便于使用。

潘興卓表示，像電子膨脹閥和自適應大燈等特殊需求的汽車應用，MPQ660x可以完美勝任。

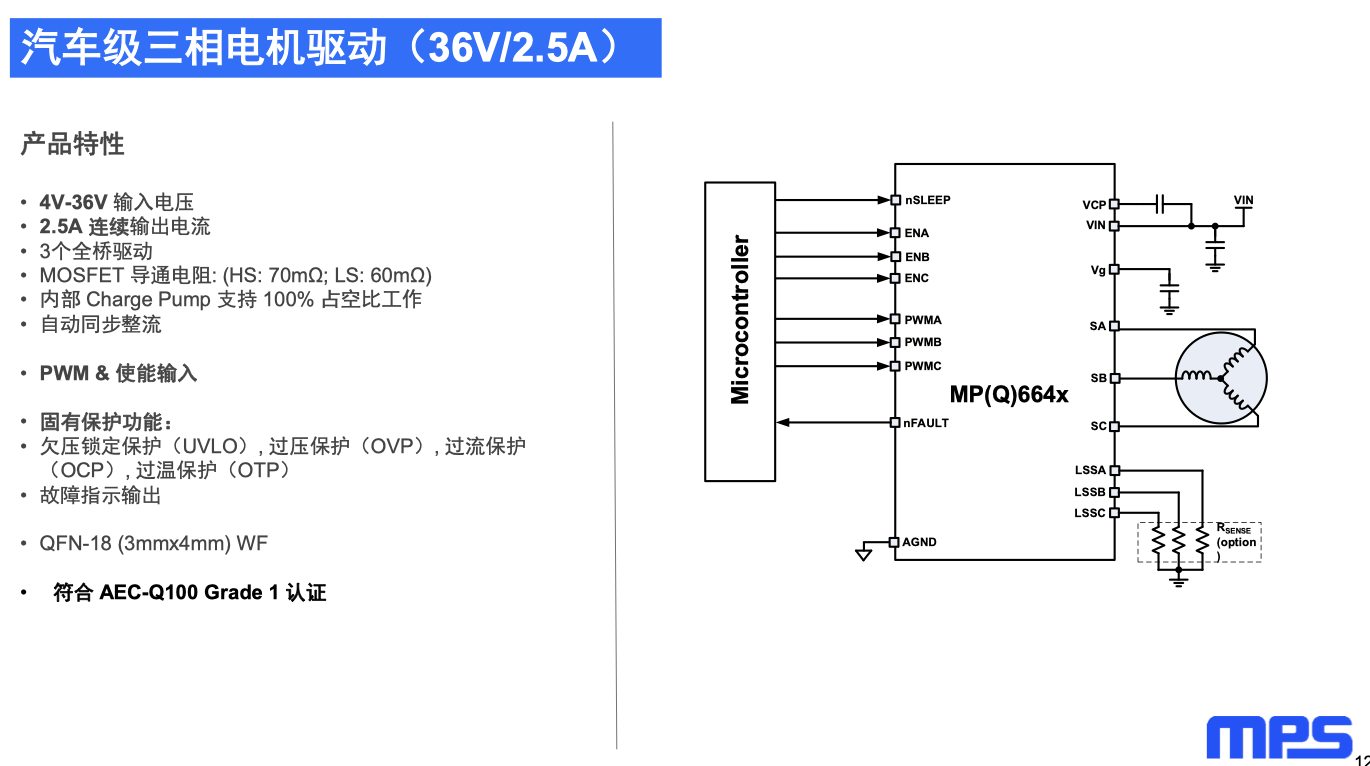

8路大電流！【MP(Q)664x】汽車級三相電機驅動（36V/2.5A）

剛才提到的MPQ660x是具備高耐壓的特性，而MP(Q)664x則提供了更高的持續電流能力（2.5A）。對于步進電機而言，2.5A的持續電流已經是非常少見的產品，而這款產品內部包含了8個功率管，每個通道都能夠提供持續的2.5A電流。這需要基地的RDS（ON），背后離不開MPS獨特的BCD工藝和先進的瘋長技術的支持。

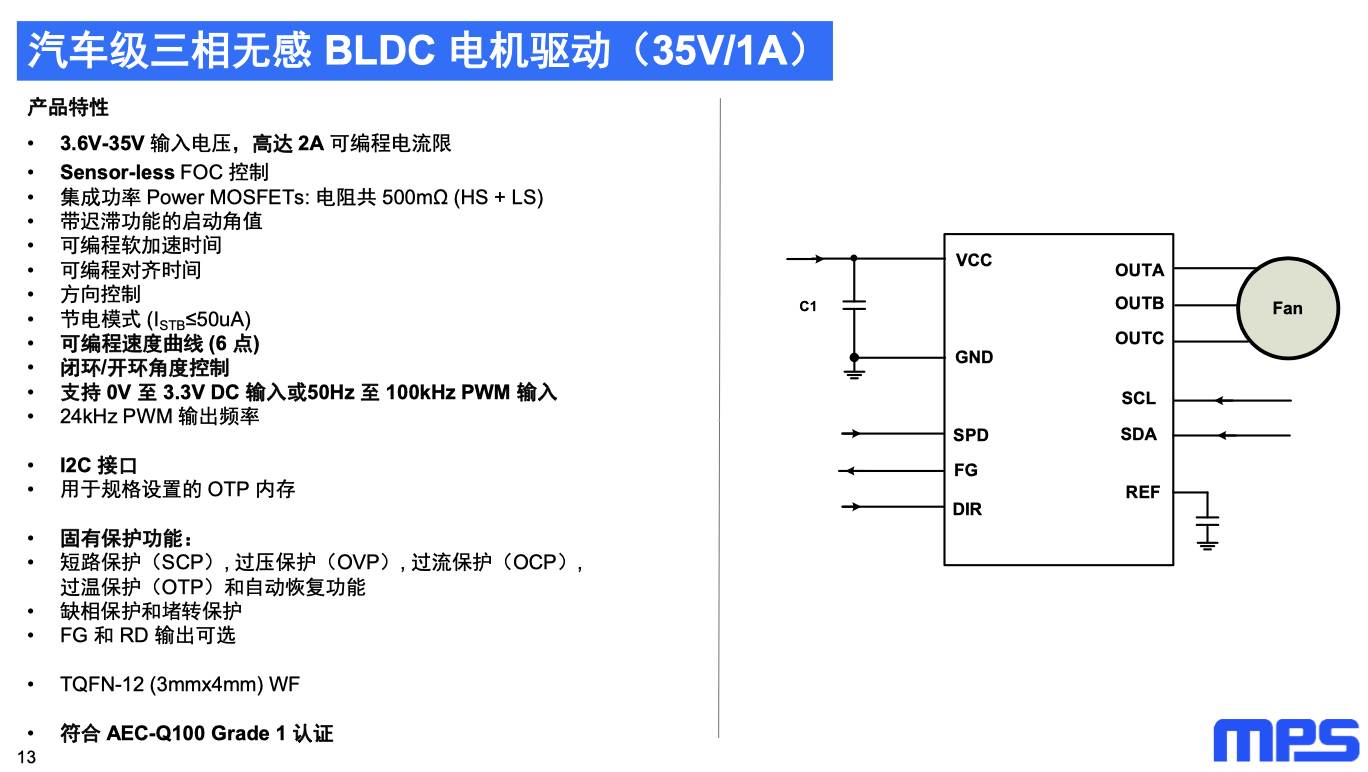

無感！汽車級三相無感 BLDC 電機驅動（35V/1A）

雖然無刷直流電機的性能優越，其總體成本仍高于有刷直流電機。在車輛中，由于電機成本的敏感性，許多車身控制系統中諸如風扇和泵機的應用，仍采用有刷直流電機。然而，對于需要持續長時間運轉的應用，如風扇和泵，無刷直流電機由于其更長的壽命和可靠性而成為必選。這得益于無刷直流電機采用電子換向，而無需像有刷電機那樣依賴可能磨損的電刷。

在無刷直流電機中，換向通常通過霍爾傳感器或無感方式進行。MPS采用的是先進的無感技術，該技術利用Back-EMF來檢測電機的位置，這種方法更可靠、更方便，且無需擔心霍爾傳感器的擺放位置和公差問題。MPS即將量產的汽車級三相無感 BLDC 電機驅動，支持3.6～35V輸入電壓，提供高達2A的可編程電流，還集成了無傳感器的FOC控制，已引起許多一級供應商(Tier 1)的濃厚興趣。

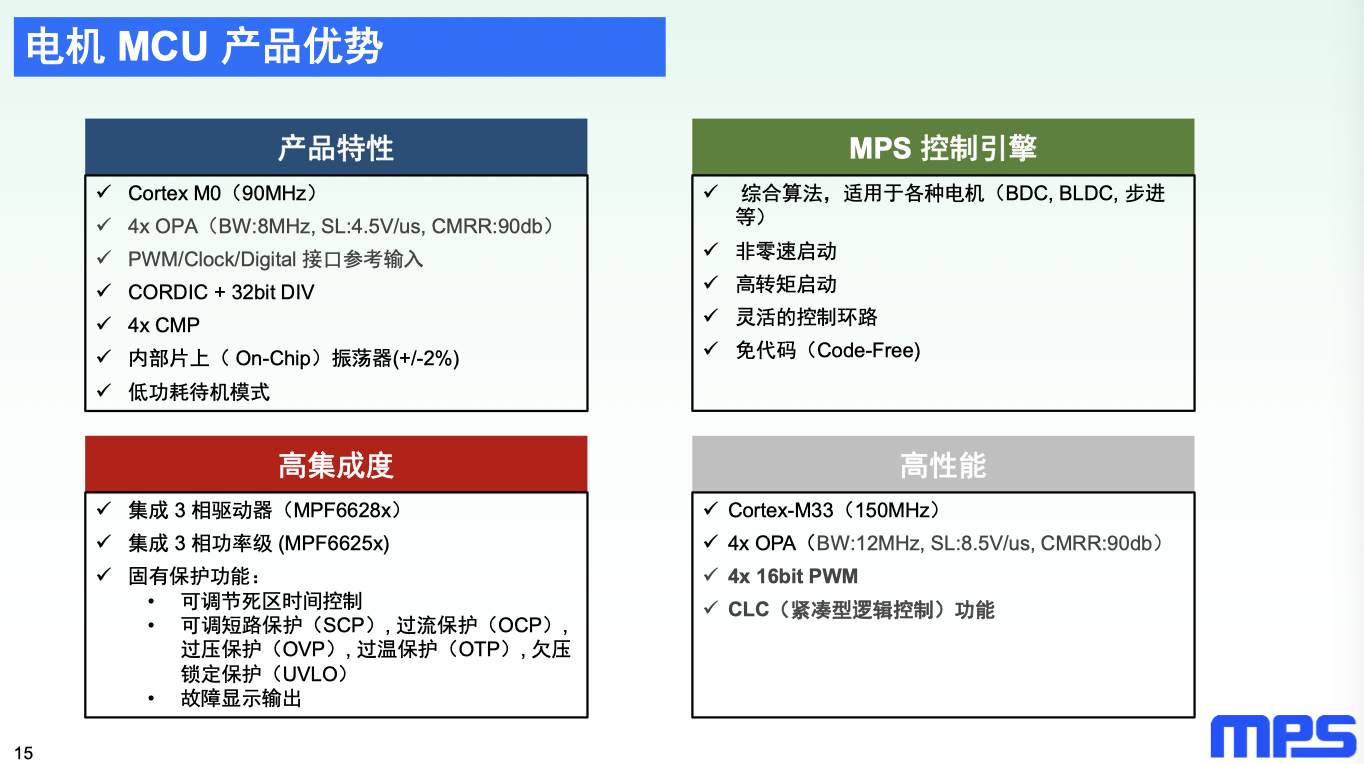

集成自研專用MCU，提供All-in-one的智能驅動方案

最后的發布重磅，MPS宣布將會提供一體化（All-in-one）的智能電機驅動解決方案——MCU + 驅動器 + Mosfet（可選）。這不讓人意外，而讓人意外的是內部集成的MCU是完全基于Arm Cortex-M內核自研而來，專門針對MPS的電機驅動算法和應用進行了優化。

“MPS一直是以功率電源管理和模擬類的控制為主，但是電機驅動的應用現在越來越廣泛，如果MPS現在只有模擬技術，而沒有數字技術，沒有MCU的話，那么在電機驅動這方面，就像一個人只用這一條腿走路一樣，是走不好的?！迸伺d卓分享到，“如果有模擬，又有很強功率級， 然后再加上為馬達驅動專門而生的MCU，那就兩條腿就可以又跑又跳，在電機驅動上整個能夠去做的市場就會大很多，所以基本上這就是MPS開始MCU，進行Smart Drive布局背后的 一個主要的原因。”

新推出的MCU會包含M0和M33兩種不同內核的型號，支持不同等級的智能電機驅動要求。相比常見的通用MCU，MPS在內核主頻、資源等方面針對電機算法進行了專門的優化。

然而這款MCU并不支持單獨售賣，我們關注的重點仍應該是整個Smart Drive（智能驅動）方案能夠給客戶帶來的價值。

據潘興卓表示，MPS的智能驅動方案，將MCU、Firmware、電機預驅以電機功率級都集成在一起，是一個完整的解決方案。智能驅動的應用的范圍也將非常廣泛，包括了從風扇、泵類，一直到壓縮機、智能執行器、熱管理等電機應用，不論是步進電機、直流有刷、直流無刷電機驅動，都可以用MPS的Smart Drive來完成。

客戶拿到了MPS的Smart Drive之后，無需再去自己編些電機驅動程序，只需要在一個圖形界面中進行參數設定即可，這大幅減少了客戶進行開發和調優的時間，可以幫助客戶加速Time to Market。

結語

瞿松表示，每個公司能夠在市場上生存下去，并且獲得成長，都有其獨特的競爭優勢所在。而MPS的優勢在于將晶圓級的技術和封裝的技術都做到了極致，實現了多年的技術積累。尤其是像汽車這樣的應用而言，入局門檻相對較高，更考驗技術和經驗的儲備。此次推出的智能驅動的完整解決方案，響應的市場需求，能夠加速客戶的研發流程。而MPS也在持續收集更多的市場客戶需求，希望能在未來能更好的 一體化 、集成化和智能化的產品。
