汽車全車的電子電氣架構一般分為五大域：動力域、底盤域、車身域、座艙域和自動駕駛域。每個域?qū)崿F(xiàn)不同的功能，車身域控制器主要控制各種車身功能，包括但不限于對于可旋轉中控屏、后視鏡折疊、門鎖、門把手、口蓋等的控制，這些驅動電流大的場合需要更大峰值電流的馬達驅動芯片來實現。

拓爾微TMI8122-Q1專為智能汽車車身域打造，峰值電流高達10A，有著更強的電流能力，適用于汽車后視鏡折疊、門鎖驅動、隱藏式門把鎖等驅動電流偏大的場合。內部集成電流感應和反饋功能，0.2ohm超低內阻，功耗更小。

集成恒流斬波功能，減小發熱

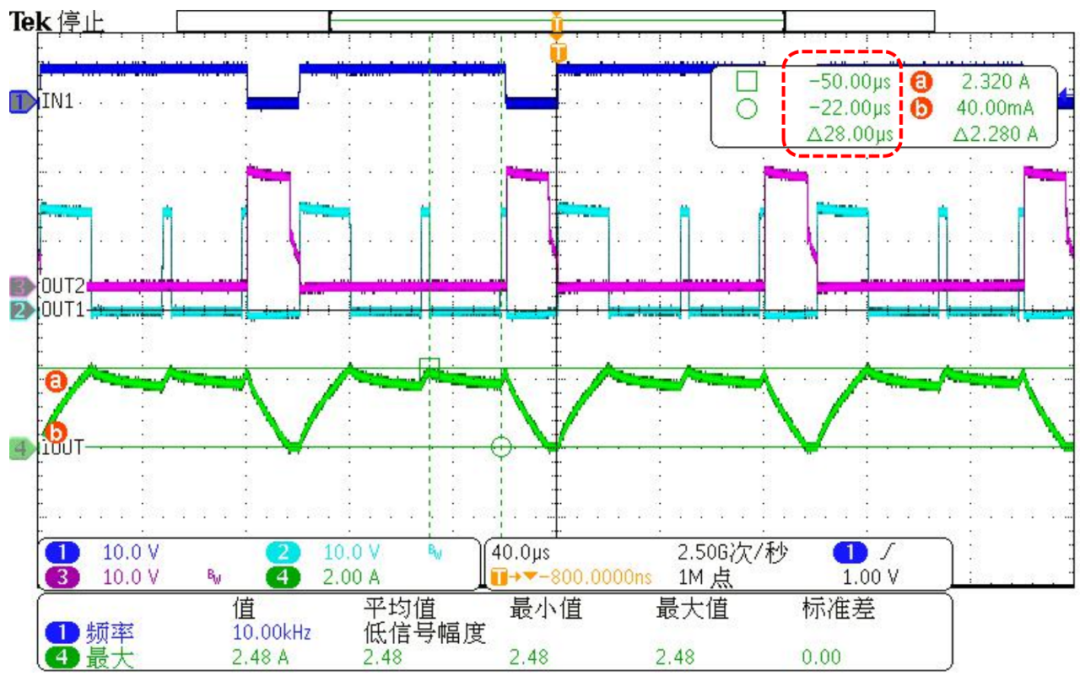

TMI8122-Q1集成恒流斬波功能，可用于限制電機的啟動電流或堵轉電流，用于減小電機的發熱和限制電機功率；下圖為恒流斬波功能測試波形圖，通過設置參考電壓VREF和采樣電阻Ripropi可以起到限制電機電流的效果：

內建電流檢測功能，簡化設計

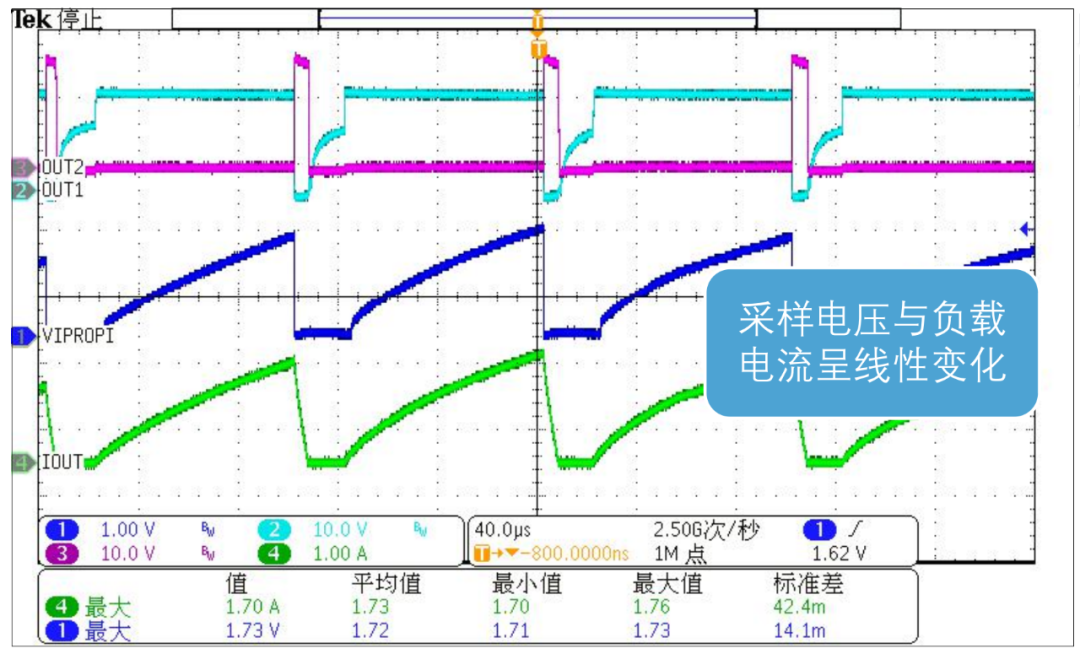

TMI8122-Q1內建電流檢測功能，簡化外圍電路設計，PCB面積縮小，無需外部功率電阻即可實現精確電流采樣。通過Ripropi將IPROPI引腳流出的比例電流轉換為電壓，實現對負載電流的實時檢測。波形如下圖：

內置多種保護功能和故障檢測，提高可靠性

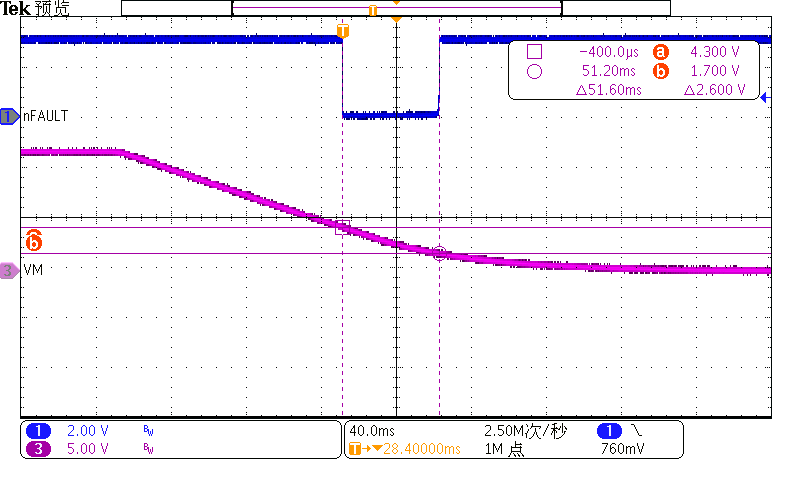

TMI8122-Q1內部集成限流、OCP、OTP、UVLO多種保護功能和nFault故障檢測模式，在應用中不易失效更加可靠，且電路簡單進一步降低故障率，提高系統可靠性。nFAULT引腳可對欠壓、過流、過溫等情況進行異常反饋；當出現以上異常時，nFAULT引腳會被拉低。以下舉例欠壓保護，當輸入電壓低于閾值電壓4.3V后，nFAULT引腳被拉低，如下圖：

三種控制模式，使用更靈活

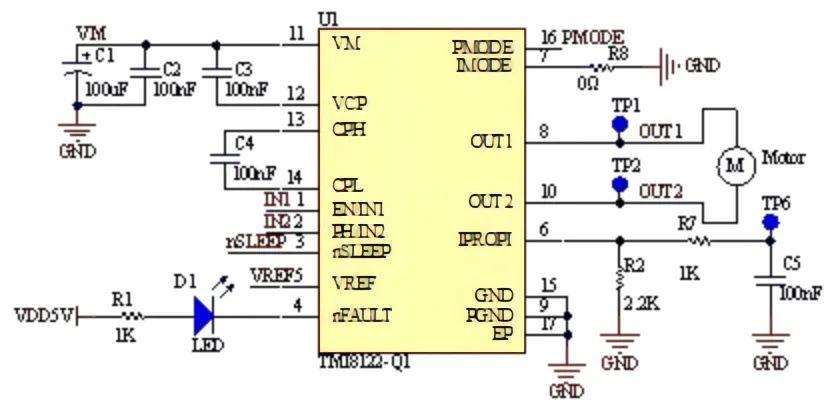

TMI8122-Q1支持三種控制模式，PH/EN、PWM、獨立半橋模式，使用更加靈活；兩顆TMI8122-Q1在半橋模式和合理的邏輯控制下驅動三個電機，以實現折疊/展開、上/下調和左/右調三個動作，詳細方案應用原理圖可咨詢我司進一步技術交流。

產品特點

· 高集成度1通道有刷馬達驅動

· VM電壓范圍：4.5V~37V

· 輸出內阻Rdson(HS+LS):0.2ohm@1A，持續電流4A，峰值電流達10A

· 內建OCP Retry & Latch模式

· 封裝：HTSSOP16
