2023年對于半導體而言是艱苦的一年，受到大環境的影響，消費類需求收縮導致的庫存調整，以及投資額減少帶來的發展困難，給半導體廠商帶來了雙重打擊。

然而在這種大環境下，全球半導體公司的芯片設計項目依舊十分活躍。因?yàn)榭v使當下寒冬凜然，但業界仍對未來充滿信心。

IBS最新的預測顯示，2029年之前整個半導體行業將會突破1萬億美元的大關，幾乎為現在的兩倍。

隨著自動駕駛、人工智能等應用浪潮興起，海量的數據需要強大的算力支持，才能夠真正驅使應用升級。然而在追求高算力的同時，一方面需要從新的技術路線去探索摩爾定律的延續，另一方面不可忽視的對于能效的極致追求，從而確保我們邁進低碳可持續的轉型。

新的應用需求，新的算力和能效要求，對于芯片和系統設計提出了更高的要求。而如何解決這一系列的難題？Cadence正在積極探索并給出了答案。在CadenceLIVE大會上，我們有幸采訪到了Cadence資深副總裁兼數字與簽核事業部總經理 滕晉慶博士，他針對Cadence下一步戰略，以及如何支持客戶獲得持續成功，進行了精彩的分享。

圖：Cadence資深副總裁兼數字與簽核事業部總經理 滕晉慶博士

垂直系統整合追求更高性能，芯片和系統設計復雜度巨幅提升

回顧過往，推動整個科技行業大步邁進的因素通常較為單一，包括PC、移動計算、AIoT等。而在當下，出現了包括5g通訊、自動駕駛，人工智能與機器學習，工業互聯網以及超大規模計算等在內的多種推動力。而在這些新的應用領域，可以看到越來越多的系統公司開始進行定制化芯片設計以匹配其新類型的數據，實現系統的高效分析。例如谷歌的TPU廣泛應用于人工智能模型的訓練，以及特斯拉的定制汽車芯片，無不是通過這種定制化芯片的方式，來實現垂直系統整合的更高效率和更低成本。

而為了延續摩爾定律、繼續追求芯片PPA的提升，先進芯片的制造一方面在繼續向著3nm、2nm的工藝縮進；另一方面，通過Chiplet技術來進行2.5D、3D IC的探索。

不論是從定制芯片到系統的垂直整合，還是采用Chiplet技術的3D IC，都大幅提高了芯片和系統設計的復雜度。雖然從事芯片設計以及軟件開發的人員數目也會增加，但是不可能雇傭10倍或20倍的人來完成這些工作，我們需要更多自動化來迎接未來的設計挑戰。

傳統的EDA工具和設計流程并不能夠高效率地支持客戶新的先進芯片設計需求，當整個先進芯片的設計風潮已經轉向，Cadence也早就沉淀好了計算科學和數學的兩張技術底牌，并將其合二為一，通過多個設計平臺的統一，為客戶提供從芯片到系統的設計和仿真支持。

據滕晉慶博士介紹，Cadence用三個同心圓看待世界：最內圈是芯片；然后是系統圈；最外面是數據圈。這三個同心圓其實在各行各業都有所體現。

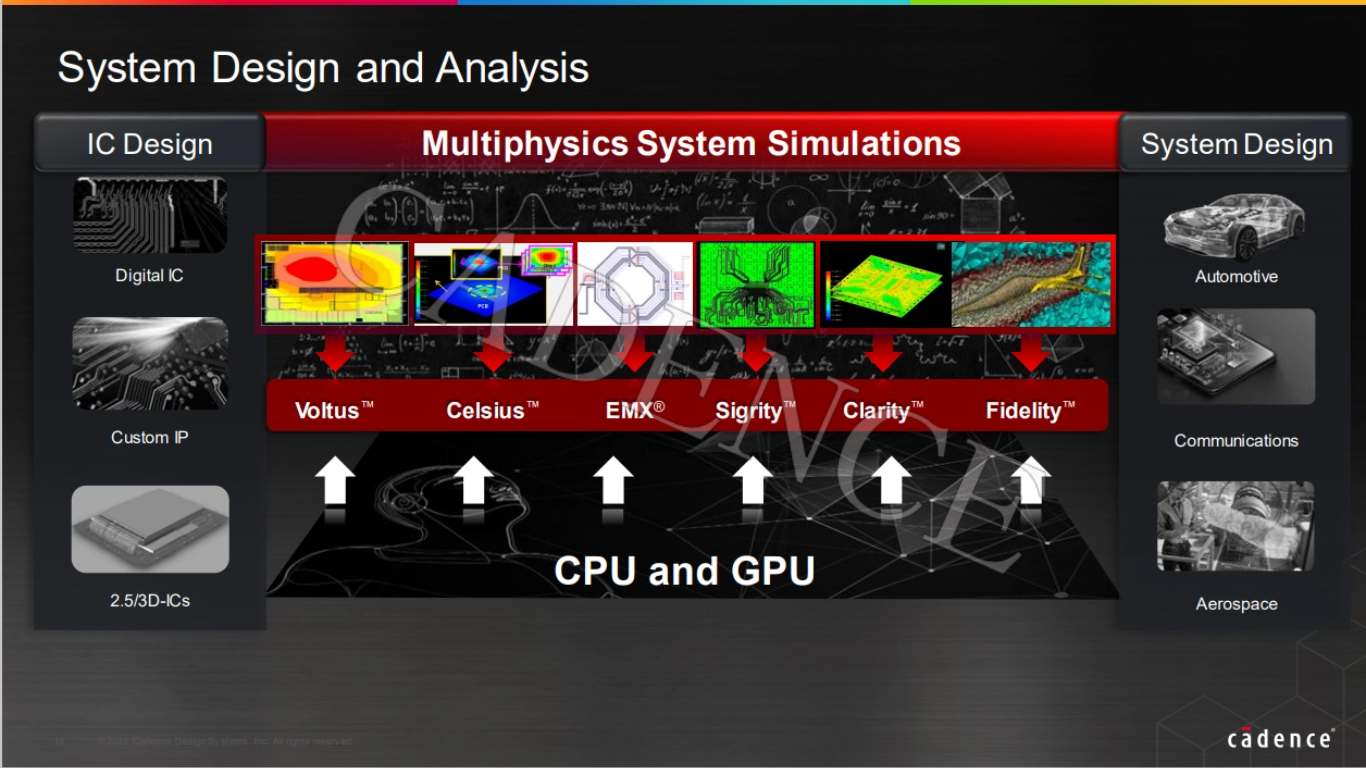

最內圈的芯片層，需要的是自動化的EDA工具和各種IP支持。透過自動布局布線、RTL Synthesis等方式，已經可以極大地提高芯片設計的效率。第二圈是系統層面，包括系統級的設計和分析，Cadence提供了統一的平臺和一致的語言，助力系統設計加速；同時包括了三維電磁場仿真、熱仿真和CFD流體力學等計算軟件。最外圈是數據圈，著重在大數據分析和人工智能上，探索如何使用大數據和人工智能增進系統設計和EDA設計的能力。

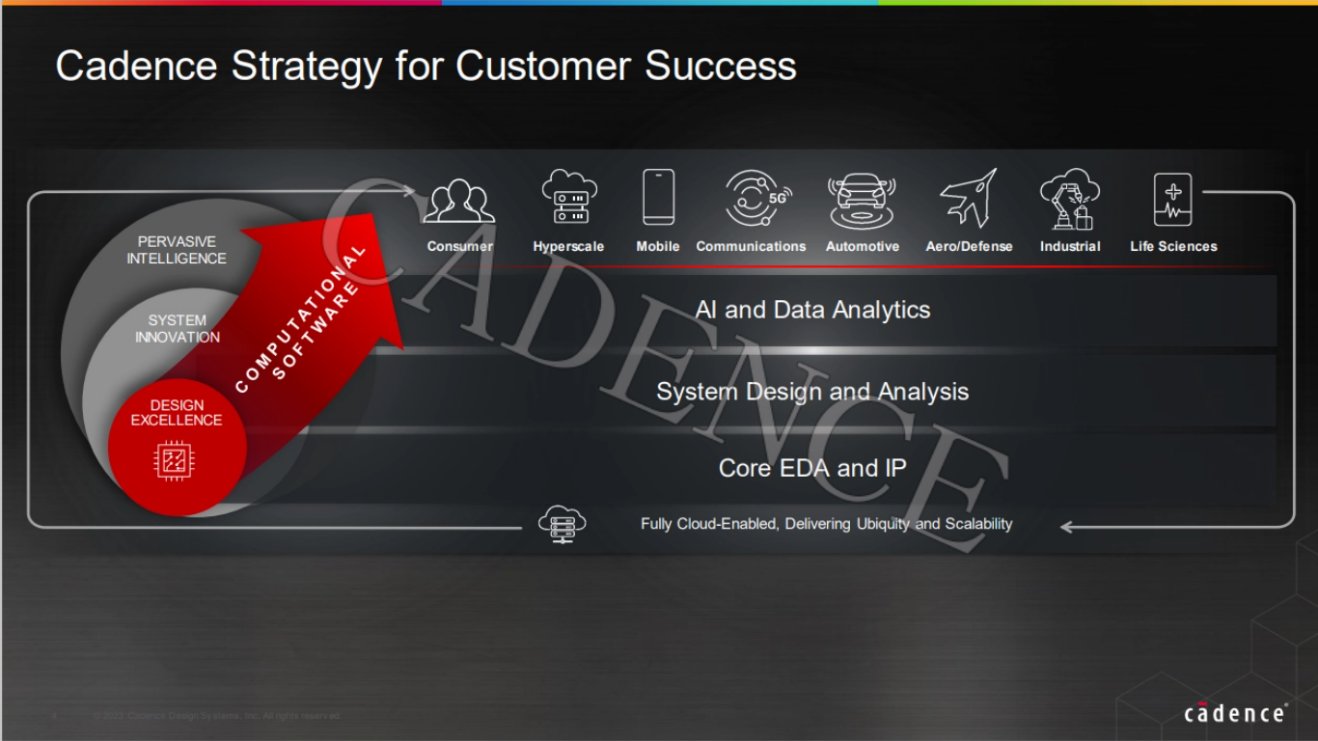

滕晉慶博士表示，當前Cadence已經從最內圈的computational software擴展到系統設計層面，當前新的策略就是intelligent system design（智能系統設計）。尤其是隨著近年來算力大幅提升以及大數據的可行性，人工智能將會在系統設計中真正發揮效能。

從芯片到系統，全面的生成式AI能力支持

放眼未來，下一代EDA平臺應該將傳統的單一類型、單一工具的設計環境轉換成運行多工具協作的設計環境，再結合一個統一的大數據分析平臺以及強化學習，讓AI從設計數據中自主學習，從而為下一次執行自動做出優化的選擇，進而最終減少設計人員的人工決策時間，大幅度提升生產力。

而要實現這一目標，需要具備三方面的要素。一是要有足夠好的算法模型，這里面涉及到了大量數學方面的知識；二是要有完備的設計和仿真的點工具，這樣才能串聯成一個能夠覆蓋系統設計方方面面要求的平臺；三是要有一個大數據平臺，去支持所有的AI驅動的設計平臺。而這三大要素，Cadence全都具備。

據滕博介紹，假設做一個數字芯片，從RTL到最后GDS一共有十步，每一步都要調三個參數，每個參數又有三個選項，那么整個跑下來就會產生一個海量的數據。人工當然不能把所有的可能都跑一次，更多是依賴于資深工程師的設計經驗。以前此類工作中，一個資深的工程師跑完一遍之后，看一下flow的結果之后，就可以憑借經驗得知需要調整哪一步的哪個參數的哪個選項，從而實現芯片設計的更優解。而AI可以從數據學習中，自動找到最優解。

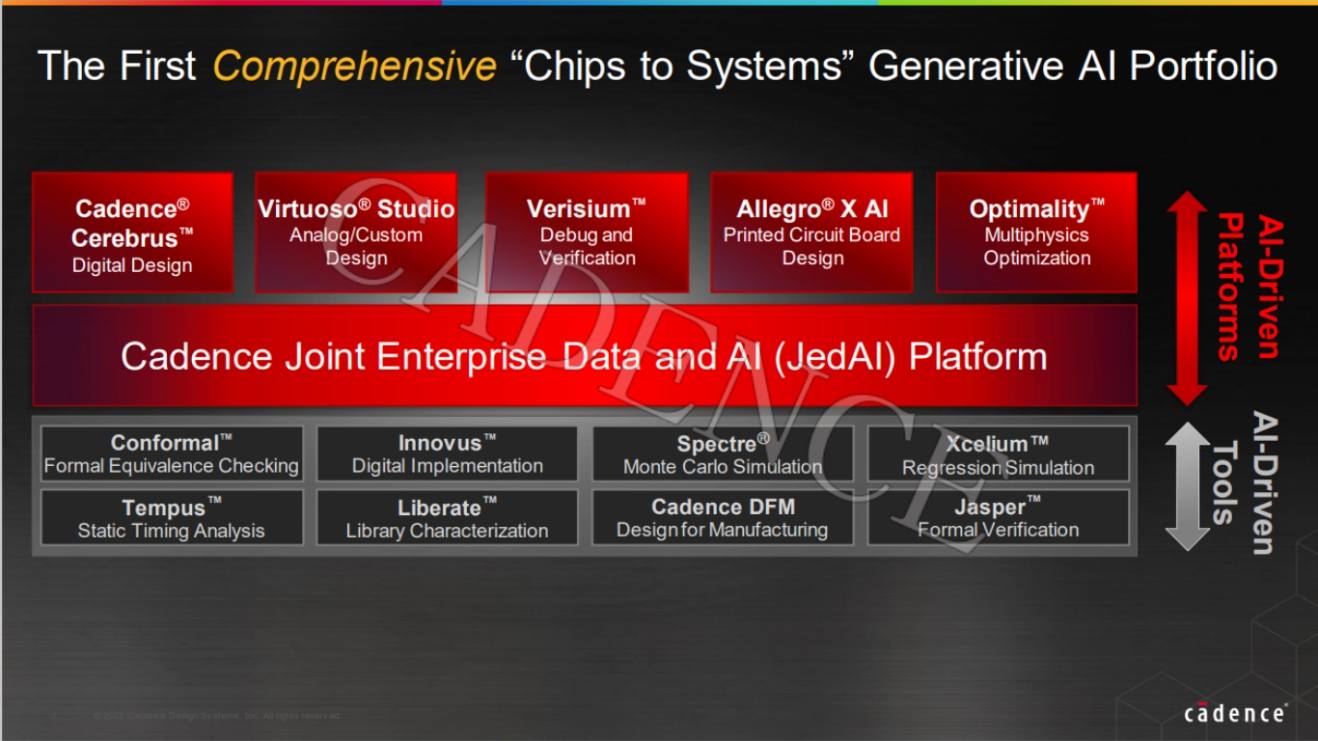

據悉，Cadence已經提供了一個從芯片到系統的生成式AI工具平臺，通過JedAI的大數據分析，可以讓AI執行的更加快速和有效率。每一個點工具的AI能力加持，對于芯片設計都極為有幫助，而當所有的點工具都集合成一個AI工具平臺，則能實現生產力的極大提升。舉例而言，每次工藝的迭代對于芯片整體PPA的提升約10%～20%；而使用Cadence的Cerebrus就可以把客戶的芯片整體的PPA提升5%到10%。另一個典型的例子是在PCB的設計方面，以前一個硬件工程師要花費6個月的畫板工作，通過Allegro的自動PCB布線，現在要一個小時可能已經完成了90%工作。

據滕博介紹，AI在芯片設計方面所能做的工作正在升級，目前從基本的布局布線和RTL綜合層面（implementation）開始，已經向上發展到了架構探索的層面（architecture exploration）AI已經可以用C語言去寫算法，逐步去進行系統設計和創新的工作。

“通過EDA工具的自動化，Cadence已經助力工程師實現了十倍的生產力提升；”滕博分享到，“而結合AI和ML的能力，Cadence計劃將會為客戶帶來另一個十倍生產力的提升?！?

3D-IC需要更強的系統整合能力，只有Cadence做得到

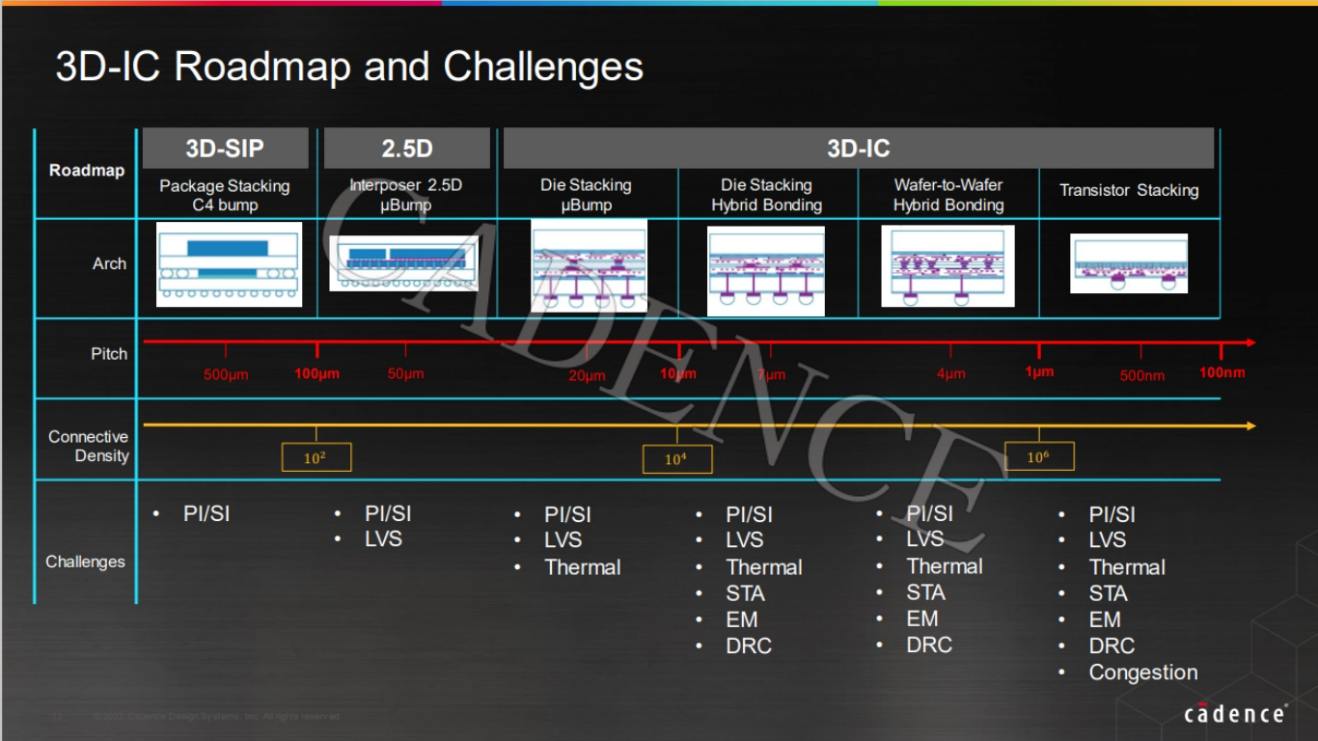

隨著工藝縮進逼近物理極限，摩爾定律的延續難度越來越大，業界對于Chiplet更為關注并開始探索3D-IC的大批量生產和應用。晶圓廠譬如臺積電、三星在積極探索更好的良率，芯片和IP廠商在積極推進標準的統一，終端廠商們則對于3D-IC寄予厚望。

然而3D-IC的設計難度和復雜度更高，對于芯片設計的流程提出了新的要求，同時對于后道的封測技術也結合的更為緊密。

當前很多公司，尤其是系統公司在轉向3D-IC的設計，但是還沒有大批量的生產。目前主要有兩個大的問題：一是散熱問題；二是表面張力的問題。對于熱優化和熱管理的設計，以及對于各個芯粒上的表面張力的處理，就顯得尤為關鍵。而這涉及到了很多物理學仿真的工作，需要整合進整個3D-IC的設計流程中。

滕博表示，這需要一個非常非常完整的系統整合，不止要包括analog design、digital design、PCB design、packaging，還要包括heat analysis、thermal analysis、EMIR analysis、LVS analysis、DRC analysis、timing analysis等。怎么樣把所有的這些點工具整合在一起，做一個很好的分析，這是第一步。接下來第二步是要把這些分析回歸到布局布線工具中，借助AI的能力去看怎么樣做優化，這是第二步。

Cadence是唯一的一家同時擁有digital design、analog design、package、PCB layout design和system analysis所有點工具的EDA公司。因此對于Chiplet這種需要整合多種不同設計范式的新的芯片形式而言，Cadence能夠提供全面的工具支持。

其次，3D-IC更強調一個早期分析，也就是ERA （Early Rail Analysis）。在進行大模塊的布局的非常早期的時候，就需要對散熱等物理現象進行分析，來判斷這兩個模塊是否能夠放置在一起。透過Cadence的Voltus（Early Rail Analysis）工具，就可以實現這種早期分析的工作。

其實早在三年前，Cadence就推出了一個名為integrity 3D-IC平臺，助力客戶打造真正的3D-IC。滕博表示，Cadence幫助客戶實現真正的兩個Wafer的堆疊，這樣才能真正實現通訊帶寬的提升。

Cadence提供了一個統一的數據庫，也就是Integrated Hierarchical Database（IHDB）。在這個數據庫中可以將兩個Die的數據放在一起。基于同一個DB平臺，integrity 3D-IC可以去調用各種的分析工具，包括tempus、quantus等，然后才能完成最終所有的簽核。

滕博表示，Cadence現在正在做一個Multi-Tenant database，叫做IHDB。通過這個IHDB可以整合芯片、封裝和PCB所有的數據在一起，把數據可以直接傳輸給每一個對應的點工具去完成相應的工作。目前這個進展大概完成了20～30%，還有很多工作要做。但只有Cadence能夠做到這樣的事情，因?yàn)镃adence擁有所有的工具。

結語

2022年Cadence的營收增長達到了19.2%，遠超于整個EDA行業大概8%的平均增長水平。這與其長期的戰略決策，以及在R&D上的大幅投入密不可分。隨著AI算力的提升，已經集合了所有點工具的Cadence，能夠真正馭AI之力，幫助客戶驅動從芯片到系統級設計。

滕博表示，目前整個Cadence有1萬個人，其中從事System的人已經超過1千人，展望未來，對System方面的投入還是會繼續。針對中國團隊，也還會繼續擴充研發人員規模。
