總線模型

如果把CPU看作“帝都”，存儲器看作是“衛城”，它們之間要互通往來，就必然要修建道路，而這條道路又可以不斷延伸分支，將很多城市串連起來。這樣，城市兩兩之間便均可通行。這條“道路”就是總線！如圖1.11所示。（這些被串連起來的“城市”就猶如振南后面要講到的“CPU外設”）。

圖1.11 總線的結構模型

好，現在CPU與存儲器之間的這條通路有了。此時，CPU如果要讀取存儲器中地址為addr位置上的一個字節，該如何作呢？這個過程主要分三步：（是不是想起了“把大象裝冰箱總共分幾步？”）

CPU首先告訴存儲器要讀取的地址；

等待存儲器將相應地址上的數據取出來；

CPU將數據取走。

更為形象地說明如圖1.12所示。

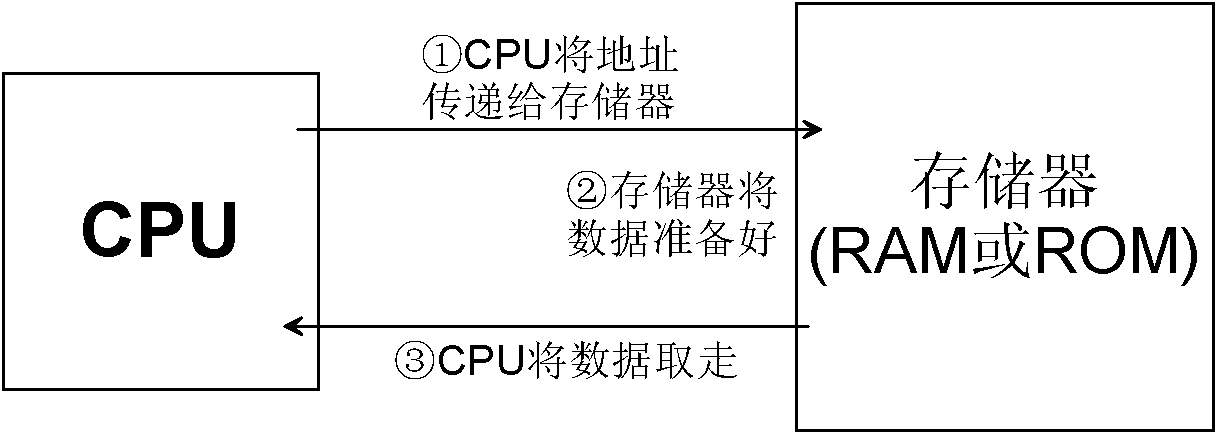

圖1.12 CPU訪問存儲器的主要過程

仔細想一下，這個過程的實現其實涉及幾個問題：CPU如何將地址給存儲器？CPU如何知道存儲器已將數據準備好？CPU又如何將數據取走？……總結起來，主要是地址和數據的傳輸，以及它們之間的協調與控制。為了解決這一問題，我們提出了這一模型，請看圖1.13。

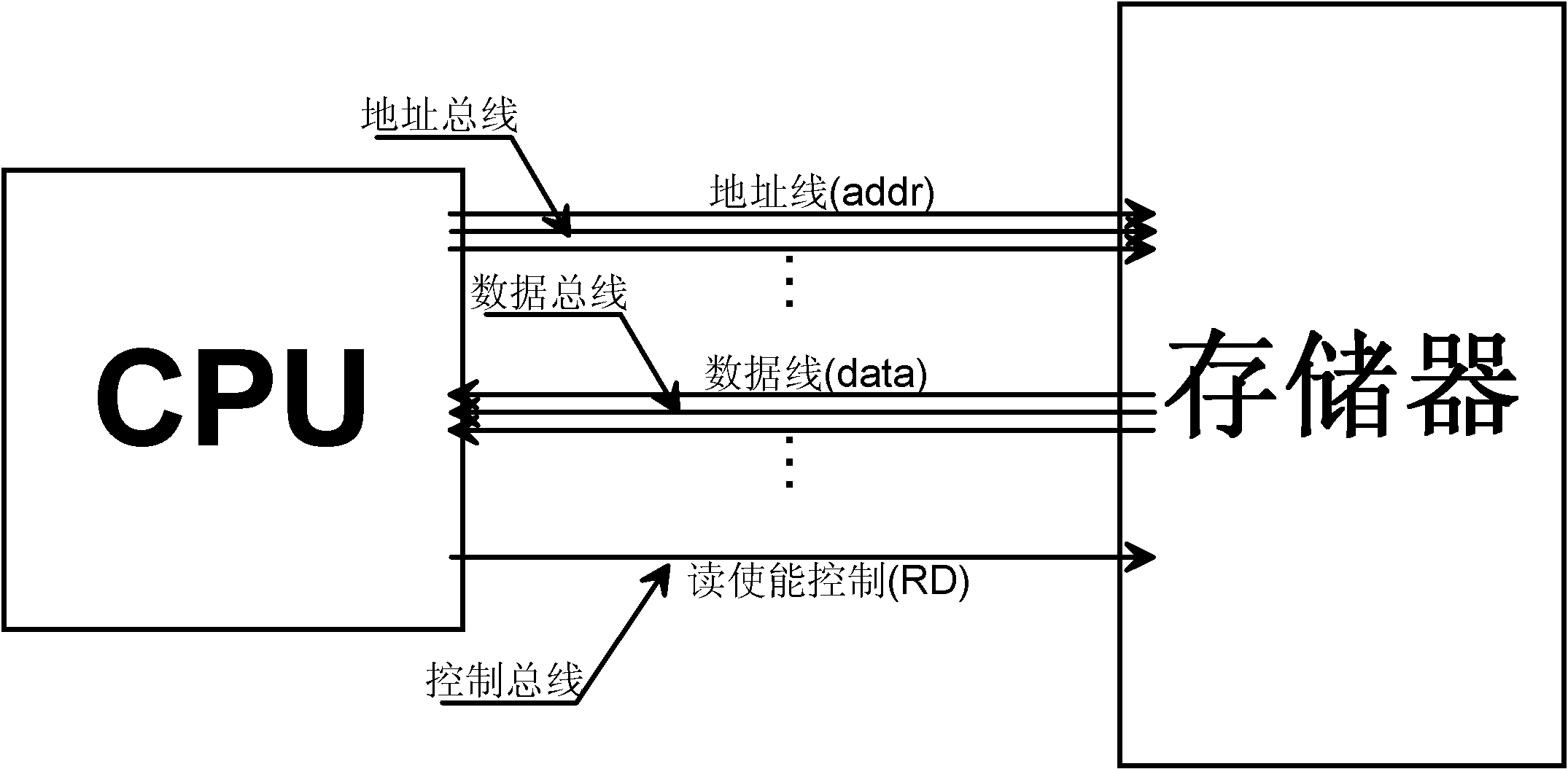

圖1.13 CPU與存儲器之間的總線模型（讀數據）

圖中所看到的連線就是實實在在的用于傳輸二進制信號（0或1）的導線。CPU首先將地址輸出到地址總線上（很顯然地址線的數量決定了CPU可以尋址的空間范圍），然后再將RD信號置為0（RD平時為1），告訴存儲器地址已經給出，請準備好數據并將其輸出到數據總線上（數據線的數量決定了CPU的數據吞吐量，這也是衡量CPU位數的標準，51單片機是8位單片機，則它每次只能讀到一個字節的數據，ARM是32位的，所以它可以一次性讀取一個字）。CPU對數據總線進行讀取，再將RD信號置1，整個過程便完成了。

那CPU如何向存儲器寫入數據呢？其實道理是一樣的，如圖1.14所示。

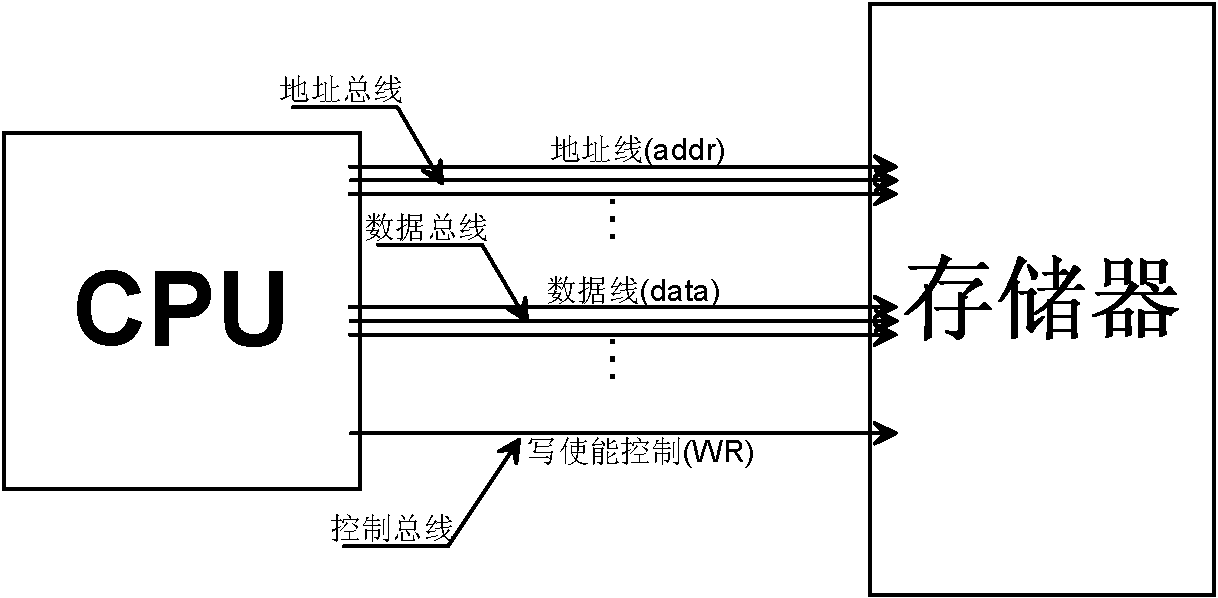

圖1.14 CPU與存儲器之間的總線模型（寫數據）

仍然是由CPU先給出地址，再向數據總線給出要寫入的數據，然后將WR信號置0，告訴存儲器地址與數據已經就緒，請予以處理。最后將WR信號置1即可。

綜上所述，CPU中有三大總線：地址總線、數據總線與控制總線。這一模型最終如圖1.15所示。

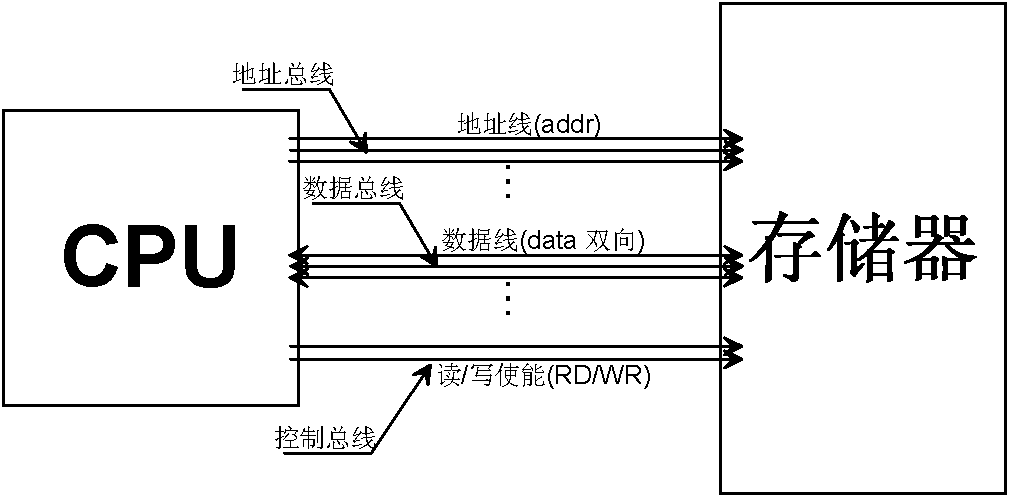

圖1.15 CPU與存儲器之間的總線模型

如果我們把CPU訪存過程中，各總線信號上的電平隨時間變化的示意圖畫出來的話，它將是這樣的，如圖1.16所示。

圖1.16 CPU總線操作的時序圖

上圖就是CPU總線操作的時序圖（Timing Digram）。它是描述接口時序與信號協議最為直觀的形式?？炊畷r(shí)序圖是我們學習電子和單片機技術，使用C語言正確編寫底層驅動程序的根本基礎。
