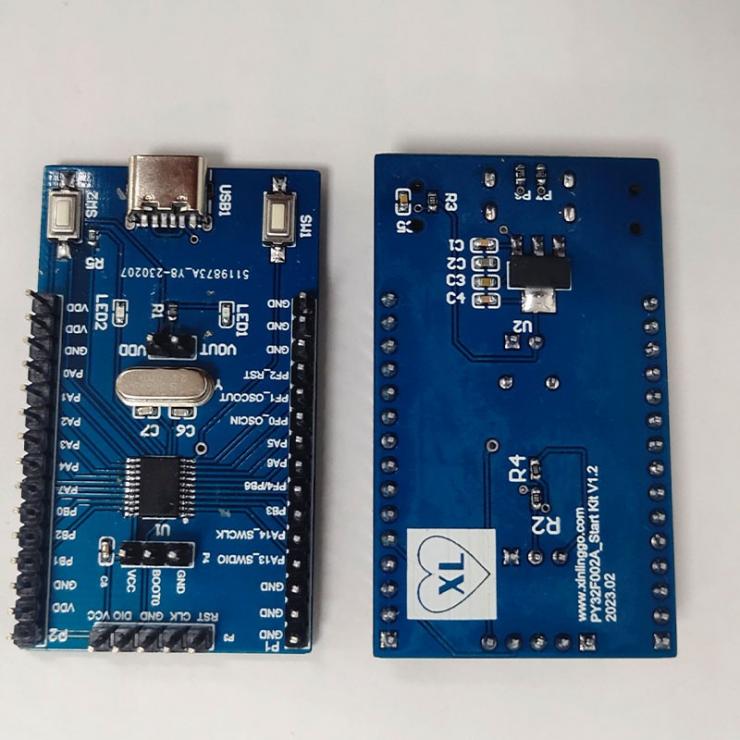

PY32F002A開發板為PY32F002A芯片提供了一個簡易的硬件開發環境。開發板使用 type c 接口作為供電源。提供包括擴展引腳在內的以及 SWD、Reset、Boot、User button key、Reset key、LED 等外設資源。目前開發板已經可以在某寶購買。提供相關資料和技術支持。

PY32F002A芯片介紹：
PY32F002A 系列微控制器采用高性能的 32 位 ARM? Cortex?-M0+內核，寬電壓工作范圍的 MCU。嵌入高達 20Kbytes flash 和 3Kbytes SRAM 存儲器，最高工作頻率 24MHz。包含多種不同封裝類型多款產品。芯片集成多路 I2C、SPI、USART 等通訊外設，1 路 12bit ADC，多個定時器。

PY32F002A 系列微控制器的工作溫度范圍為-40℃~85℃，工作電壓范圍 1.7V~5.5V。芯片提供 sleep 和stop 低功耗工作模式，可以滿足不同的低功耗應用。
PY32F002A 系列微控制器適用于多種應用場景，例如控制器、手持設備、PC 外設、游戲和 GPS 平臺、工業應用等。

PY32F002A芯片特性：

? 內核

— 32 位 ARM? Cortex? - M0+

— 最高 24MHz 工作頻率

? 存儲器

— 最大 20Kbytes flash 存儲器

— 最大 3Kbytes SRAM

? 時鐘系統

— 內部 8/24MHz RC 振蕩器(HSI)

— 內部 32.768KHz RC 振蕩器(LSI)

— 4~24MHz 晶體振蕩器(HSE)

? 電源管理和復位

— 工作電壓：1.7V~5.5V

— 低功耗模式: Sleep 和 Stop

— 上電/掉電復位 (POR/PDR)

— 掉電檢測復位 (BOR)

? 通用輸入輸出(I/O)

— 多達 18 個 I/O，均可作為外部中斷

— 驅動電流 8mA

? 1 x 12-bit ADC

— 支持 最多 9 個外部輸入通道

— 輸入電壓轉換范圍: 0~VCC

? 定時器

— 1 個 16bit 高級控制定時器（TIM1）

— 1 個基本定時器（TIM16）

— 1 個低功耗定時器(LPTIM)，支持從 stop 模式喚醒

— 1 個獨立看門狗定時器 (IWDT)

— 1 個 SysTick timer

? 通訊接口— 1 個串行外設接口(SPI)

— 1 個通用同步/異步收發器(USART)，支持自動波特率檢測

— 1 個 I2C 接口，支持標準模式 (100kHz)、 快速模式 (400kHz)，支持 7 位尋址模式

? 硬件 CRC-32 模塊

? 2 個比較器

? 唯一 UID

? 串行單線調試 (SWD)

? 工作溫度：-40~85℃

? 封裝

SOP8, SOP16, ESSOP10,TSSOP20,QFN16
