Proteus虛擬仿真軟件由英國Labcenter公司開發，集電路原理圖設計、印制電路板設計和實物仿真等功能于一體，可以利用軟件模擬各種硬件(如：電阻、電容等模擬器件，單片機、微處理器等數字器件，示波器、萬用表等儀器設備)，并支持對模擬硬件的軟件編程和虛擬仿真調試。這使得用戶可以在沒有硬件支持的情況下，以電路原理為基礎搭建虛擬模型，進行系統統仿真和調試，并可以看到系統運行的模擬效果。由于可節約成本、提高研發效率，利用Proteus軟件進行單片機系統輔助設計的方式已經被很多高校和研發機構采用。

Proteus軟件具有良好的人機交互功能，該軟件啟動后將自動進入ISIS功能界面(見圖9-1)，其中多數工具欄的位置可以通過鼠標拖動來調整。

圖9-1 Proteus ISIS 7.1界面

Proteus軟件主要由ISIS和ARES兩部分構成，其中ISIS用于電路原理圖設計和仿真，ARES用于印制電路板(PCB)設計。

Proteus軟件自帶匯編語言程序編輯器和編譯器，用戶可以在Proteus軟件中完成匯編語言程序設計的全部工作，且不需要第三方軟件的輔助。

1.匯編語言程序的設計

在Proteus仿真環境中進行匯編語言程序設計的步驟如下。

(1)選擇編譯器

首先，用鼠標左鍵單擊“Source”→“Add/Remove Source files…”子菜單，在彈出的“Add/Remove Source files…”(添加/移除源程序文件)對話框(見圖9-11a)中的“Code Generation Tool”編譯器列表中選擇“ASME51”，這是Proteus軟件自帶的MCS-51單片機匯編語言編譯器。另外，還可以單擊“Source”→“Define Code Generation Tools…”(見圖9-11b)菜單，并在彈出的“Add/Remove Generation Tools”對話框中查看和更換編譯器。

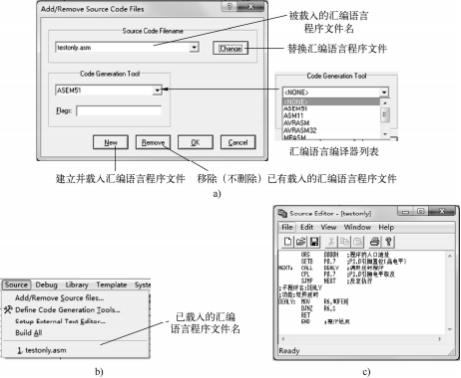

圖9-11建立和載入?yún)R編語言程序文件

a)添加/移除源程序文件對話框b)“Source”菜單c)源程序編輯窗口

(2)載入?yún)R編語言程序文件

在“添加/移除源程序文件”對話框中單擊“New”按鈕，在之后彈出的“New Source

File”對話框中確定匯編語言程序文件存放的路徑，并輸入文件名稱。如果文件不存在，則生成新文件并載入，否則直接載入該文件。源程序文件載入后，其文件名將出現在主菜單“Source”最后一項(見圖9-11b)，單擊這一項可以打開源程序編輯窗口(見圖9-11c)，可在其中添加或修改程序。

(3)建立可執行目標文件

單擊“Source”→“Build All”子菜單(見圖9-11b)，即可編譯和鏈接已載入的程序文件，并彈出“Build Log”(建立記錄)界面(見圖9-12a)，該界面可以顯示編譯和鏈接的結果。如果源程序沒有錯誤，則建立HEX格式的目標文件，否則，在建立記錄界面中給出錯誤信息(見圖9-12b)，以便程序員更正錯誤。

圖9-12“Build Log”(建立記錄)界面

a)源程序無錯誤時的記錄b)源程序有錯誤時的記錄

2.匯編語言程序的調試

匯編語言的調試過程與9.1.2節所介紹的幾乎一致，需先將HEX文件載入單片機模型，然后利用Proteus軟件“Debug”菜單提供的調試工具進行程序調試。不同的是，Proteus軟件的編譯器在進行程序鏈接時會生成擴展名為SDI的調試文件，使得程序調試時可以同步查看匯編語言程序的源代碼。

仿真調試時，單擊“仿真運行工具欄”中的圖標“

”，或單擊子菜單“Debug”→“Start/Restart Debugging”或“Debug”→“8051 CPU”→“Source Code”(見圖9-10a)，可以

打開“源代碼觀察窗口(8051 CPU Source Code)”(見圖9-13a)。在“源代碼觀察窗口”中單擊鼠標右鍵，將彈出圖9-13b所示菜單，可用于斷點設置等操作。

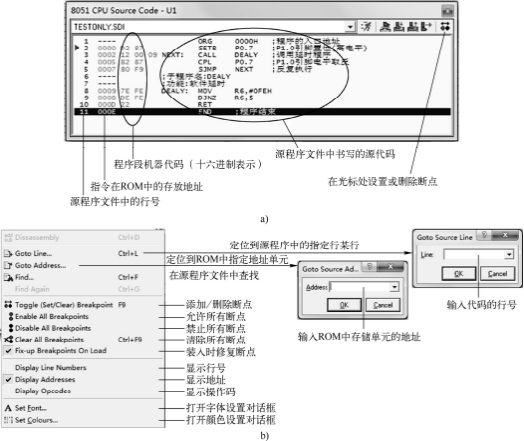

圖9-13源代碼觀察窗口“8051 CPU Source Code”

a)觀察窗口的顯示界面b)設置觀察窗口的菜單
