1.中斷源
8XC51GB有15個中斷源，對應有15個固定的中斷矢量地址(見圖10.8)。其中有7個外部中斷是INT0~INT6，外部中斷引腳與端口3和端口5引腳的功能復用;有8個內部中斷，它們分別是3個定時器中斷(定時器T0、T1、T2)、2個可編程定時計數器陣列中斷(PCA、PCA1)、1個串行口中斷、1個SEP中斷和1個A/D中斷。下面分別對各個中斷作簡要介紹。
外部中斷INT0、INT1：這兩個中斷都可以由電平觸發或跳變沿觸發，具體觸發方式決定于寄存器TCON中IT0和IT1兩位的值。
圖10.8中斷源
外部中斷INT2、INT3：這兩個中斷都可設置為上升沿或下降沿觸發，具體觸發方式由中斷控制寄存器EXICON中IT2和IT3兩位的值決定。
外部中斷INT4、INT5、INT6：這三個中斷都是由上升沿觸發的。
外部中斷控制器EXICON格式如圖10.9所示。
EXICON各位作用如下：
IE2~IE6：外部中斷INT2~INT6中斷請求標志位。當外部中斷請求有效時，由硬件置位，而CPU響應中斷后，由硬件自動清“0”。
IT3、IT2：INT3、INT2中斷類型控制位。若設置為“1”，則設定為正跳變觸發中斷，反之設定為負跳變觸發中斷。
內部定時器T0、T1、T2與外部中斷控制方式不同，分別介紹如下：
定時器T0和定時器T1：這兩個中斷由寄存器TCON中TF0和TF1產生，TF0和TF1在相應的定時/計數器溢出時被置“1”(定時器0方式3除外)，TF0和TF1在響應中斷后由硬件清“0”。
定時器T2：該中斷由寄存器T2CON中TF2和EXT2兩位的邏輯或產生。響應中斷后，中斷標志不能硬件清“0”，必須由軟件清“0”。
PCA和PCA1中斷：PCA中斷是可編程定時/計數器陣列中斷，它由CCON中的CF、CCF0、CCF1、CCF2、CCF3和CCF4這6位邏輯或產生;PCA1中斷由C1CON中的CF1、C1CF0、C1CF1、C1CF2、C1CF3和C1CF4的邏輯或產生。PCA/PCA1中斷是否有效決定于EC/EC1，在CPU進入中斷服務程序時，只能靠軟件識別是由哪個標志位產生的，并用軟件將它清“0”。
串行口中斷：串行口中斷由寄存器SCON中RI和TI的邏輯或產生。
SEP中斷：該中斷由寄存器SEPSTA中SEPIF產生。SEPIF位在串行擴展口發送或接收結束時被置“1”，它不能由硬件清“0”，必須由用戶軟件清“0”。
A/D中斷：該中斷由寄存器ACON中AIE產生，在8個通道A/D轉換周期的最后，AIF被置“1”，AIF必須由用戶軟件清“0”。
上述產生中斷的所有標志位都可由軟件置“1”或清“0”，也就是說，中斷可以由軟件產生，正在進行的中斷也可由軟件中斷。
2.中斷控制
8XC51GB的15個中斷源都可通過將兩個中斷允許寄存器IE和IEA中對應的中斷源控制位置“1”開中斷;置“0”禁止中斷。
中斷允許寄存器IE在CPU復位時為00H，禁止所有中斷，其格式如圖10.10所示。
IE各位的功能如下：
EA：總中斷控制位。EA=0時，禁止所有中斷;EA=1時，各中斷是否有效取決于相應的中斷控制位;
EX0、EX1：外部中斷源INT0和INT1允許控制位;
ET0、ET1、ET2：定時器T0、T1、T2中斷允許控制位;
ES：串行口中斷控制位;
EC：可編程定時、計數器陣列PCA中斷控制位。

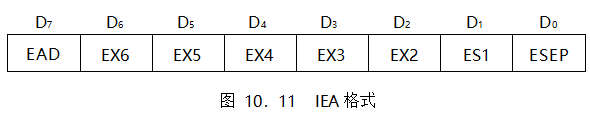

中斷允許寄存器IEA在CPU復位時為00H，禁止所有中斷，其格式如圖10.11所示。
IEA各位的功能如下：
EAD：A/D轉換器中斷控制位;
EX2~EX6：外部中斷INT2~INT6中斷允許控制位;
ES1：PCA1中斷允許控制位;
ESEP：串行擴展口中斷允許控制位。
3.中斷優先級控制及中斷矢量
8XC51GB的15個中斷源都可由程序指定為4個優先級之一，中斷優先級決定于寄存器IP和IP1或IPA和IPA1中相應兩位控制位編碼的值。優先級低的中斷可被優先級高的中斷中斷，但不能被與其優先級相同或比它優先級低的中斷中斷，任何中斷都不能中斷最高級中斷。若同時接收到兩個或兩個以上不同優先級的中斷請求，則中斷其中最高級中斷;若兩個以上的同級中斷同時提出中斷請求，則CPU按內部規定的硬件查詢次序響應中斷，并轉入對應固定矢量入口地址執行程序。
同一優先級內的硬件查詢次序及中斷矢量見表10.8。

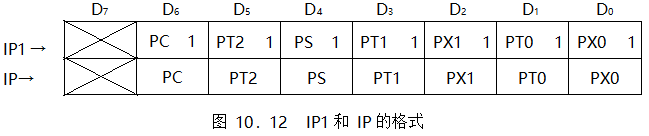

中斷優先級寄存器IP1和IP的相應控制位及組合可對7個中斷源設定為4個中斷優先級之一。其格式如圖10.12所示。

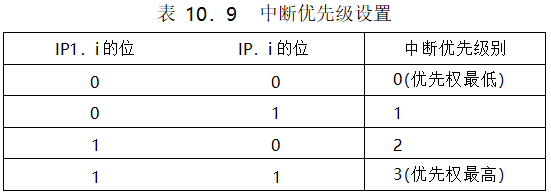

IP1和IP中對應的兩個控制位有4種組合，可對相應的中斷源確定4個中斷優先權級別之一，其關系如表10.9所示。

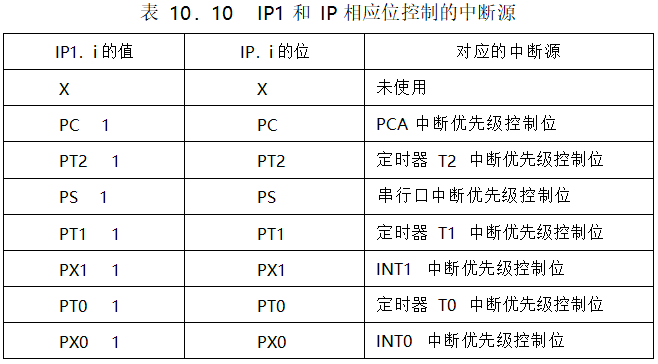

IP1.i的位和IP.i的位共同控制的中斷源，其對應關系如表10.10所示。

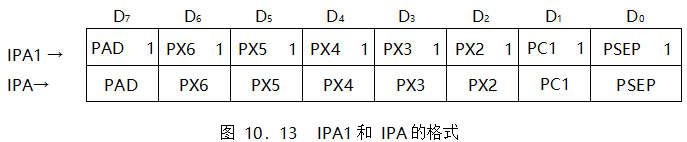

中斷優先級寄存器IPA1和IPA決定另外8個中斷源的優先權的排隊，每個對應控制位IPA1.i、IPA.i的4種組合可選擇4級優先權排隊之一，對應關系與表10.9相同。IPA1和IPA的格式如圖10.13所示。
IPA1.i的位和IPA.i的位共同控制的中斷源如表10.11所示。
