中斷的概述

中斷是計算機中一個很重要的概念，中斷技術的引入使計算機的發展和應用大大地推進了一步。因此，中斷功能的強弱已成為衡量一臺計算機功能完善與否的重要指標之一。

1. 中斷

中斷是指計算機在執行某一程序的過程中，由于計算機系統內、外的某種原因，而必須中止原程序的執行，轉去執行相應的處理程序，待處理結束之后，再回來繼續執行被中止的原程序的過程。

采用了中斷技術后的計算機，可以解決 CPU 與外設之間速度匹配的問題，使計算機可以及時處理系統中許多隨機的參數和信息，同時，它也提高了計算機處理故障與應變的能力。

2. 中斷源

中斷源是指在計算機系統中向 CPU 發出 斷請求的來源 ，中斷可以人為設定 ，也可以是為響應突發性隨機事件而設置 。通常有 I/O 設備 、實時控制系統中的隨機參數和信息、故障源等。

3. 中斷優先級

由于在實際的系統中，往往有多個中斷源，且中斷申請是隨機 的，故有時可能會有多個中斷源同時提出中斷申請 ，但 CPU 一次只能響應一個中斷源發出的中斷請求，這時 CPU 應響應哪個中斷請求?這就需要用軟件或硬件按中斷源工作性質的輕重緩急，給它們安排一個優先順序，即所謂的優先級排隊。中斷優先級越高 ，則響應優先權就越高 。當 CPU 正在執行中斷服務程序時，又有中斷優先級更高的中斷申請產生，這時 CPU 就會暫停當前的中斷服務轉而處理高級中斷申請，待高級中斷處理程序完畢再返回原中斷程序斷點處繼續執行，這一過程稱為中斷嵌套。

4. 中斷響應的過程

(1) 在每條指令結束后，系統都自動檢測中斷請求信號，如果有中斷請求，且 CPU 處于開中斷狀態下，則響應中斷。

(2) 保護現場，在保護現場前，一般要關中斷，以防止現場被破壞。保護現場一般是用堆棧指令將原程序中用到的寄存器推入堆棧。在保護現場之后要開中斷 ，以響應更高優先級的中斷申請。

(3) 中斷服務，即為相應的中斷源服務。

(4) 恢復現場，用堆棧指令將保護在堆棧中的數據彈出來，在恢復現場前要關中斷，以防止現場被破壞。在恢復現場后應及時開中斷。

(5) 返回，此時 CPU 將推入到堆棧的斷點地址彈回到程序計數器，從而使 CPU 繼續執行剛才被中斷的程序。

MCS 51 中斷系統

MCS 51 單片機的中斷系統由與中斷有關的特殊功能寄存器、中斷入口、順序查詢邏 輯電路組成，其結構如圖 5.1 所示。

圖 5.1 MCS 51 中斷系統結構框圖

中斷源

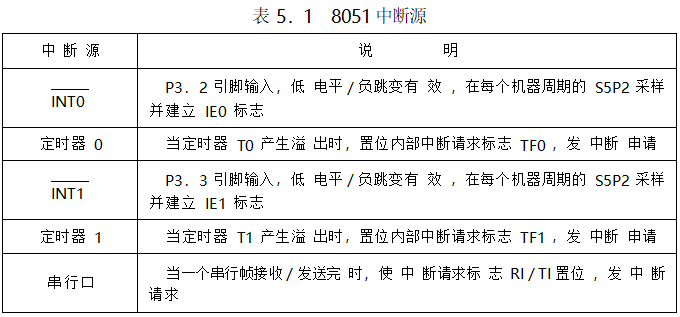

MCS 51 單片機的中斷系統，是 8 位單片機中功能最強的一種 。由圖 5.1 可知，8051 提供了 5 個中斷源(8052 提供了 6 個)， 其作用如表 5.1 所示。

8051 的中斷請求分別由特殊功能寄存器 TCON 和 SCON 的相應位鎖存。

1.特殊功能寄存器 TCON 中的標志

TCON 為內部定時器/計數器 T0 、T1 的控制寄存器，其字節地址為 88H ，位地址為 88H~8FH ，圖 5.2 示出了 TCON 各位的定義。

圖 5.2 中各位的作用如下：

TF1 ：內部定時器 1 溢出標志 。當定時器/計數器溢出時，由硬件置位 ，申請中斷，進入中斷服務后被硬件自動清除。

TR1 ：內部定時器 1 運行控制位?？寇浖梦换蚯宄?，置位時，定時器/計數器接通工作，清除時停止工作。

TF0 ：內部定時器 0 溢出標志。其作用類同于 TF1 。

TR0 ：內部定時器 1 運行控制位。其作用類同于 TR1 。

IE1 ：外部中斷 1 請求標志。檢測到在 INT1引腳上出現的外部中斷信號有效時，由硬件置位，請求中斷。進入中斷服務后被硬件自動清除。

IT1 ：外部中斷 1 類型控制位?？寇浖碓O(shè)置或清除，以控制外部中斷的觸發類型。 IT1=1 時是下降沿觸發，IT1=0 時是低電平觸發。

IE0：外部中斷 0 請求標志。其作用類同于 IE1 。

IT0：外部中斷 0 類型控制位。其作用類同于 IT1 。

2.特殊功能寄存器 SCON

SCON 用于控制和監視串行口的工作狀態 。其字節地址為 98H ，位地址為 98H ~ 9FH ，各位定義見圖 5.3 。

圖 5.3 中各位的作用如下：

SM0 和 SM1 ：串行口操作模式選擇位;

SM2 ：多機通信使能位;

REN：允許接收位;

TB8：發送數據位 8 ;

RB8：接收數據位 8 ;

以上 6 位定義將在串行接口中說明。

TI ：串行口發送中斷標志。串行口每發送完一幀數據后，硬件就置位 TI 。CPU 響應中 斷后不會自動清零 TI，需由軟件來完成。

RI ：串行口接收中斷標志 。串行口每接收完一幀數據后，硬件就置位 RI 。CPU 響應中 斷后不會自動清零 RI，需由軟件來完成。
