由于以前用過線性充電芯片BQ24040，初次使用對鋰電池充電芯片的特性不是很了解，這種LDO架構式的充電對散熱要求高，輸入輸出電流相等，壓差大，功耗就大假設充電電流和電池電流相等，Vout=Vbat，BQ24040推薦3.4V為最小計算電壓，充電線5V最大電壓5%偏差，熱阻為63.5°C/w，環境溫度55°C;功率和熱阻公式如下：

P = [V(IN) – V(OUT)] × I(OUT) + [V(OUT) – V(BAT)] × I(BAT)

θJA = (TJ – TA) / P

代入公式得：

P=(5.25-3.4)*Iout=1.85*Iout （w）

63.5°C/w=(Tj-Ta)/P  (Tj=125°C, Ta=55 °C)

125 °C>55+117.475*Iout

Iout< 0.60 A

這時候充電電流就必須特別小，一旦大了就會燒芯片，肯定達不到手冊給的1A，最大充電電流建議控制在0.6~0.7A，過高的電流容易觸發芯片本身的保護機制，引起電流下降。

開關式充電有點類似BUCK電路，轉換效率很高，MP2615具有最高2A的充電電流，同時最多能支持2節4.2V鋰電池串聯充電，能滿足大多數工況的使用。

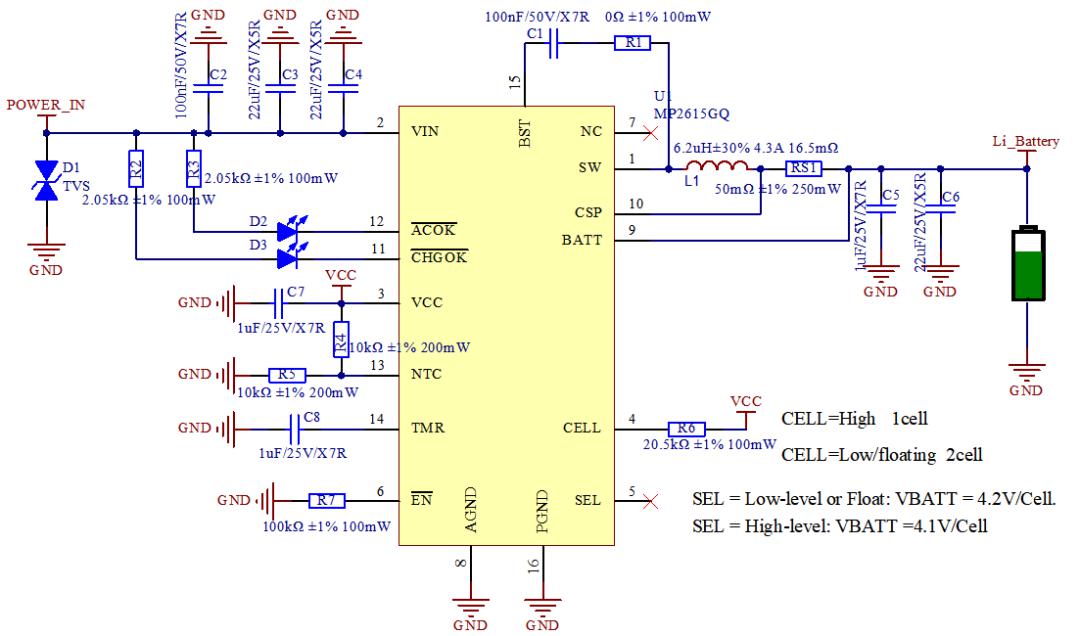

如上圖所示，芯片外圍電路比較簡單：

pin4 CELL接高電平（注意：必須接芯片VCC輸出），此時外接1節鋰電池；

pin5 SEL懸空，電池電壓默認充滿4.2V，恒壓充電CV=4.2V；

Pin11 CHGOK接一個綠色LED指示燈，當充電完成時，CHGOK為低電平，充電完成綠色指示燈亮；

pin12 ACOK接一個紅色LED指示燈，當有電源接入時，ACOK為低電平，此時紅色指示燈亮；

Pin13 NTC引腳如果使用的話，需要電池包內有NTC電阻，上圖沒有使用；

Pin6 EN腳連接100kΩ到地；

Pin14 TMR腳是通過連接一個電容，通過電容的充放電設置充電安全時間，如果不用，就接地。

涓流充電時間計算公式如下:

如果CTMR =0.47uF，涓流充電時間0.5小時。

CC/CV充電時間計算公式如下:

如果CTMR =0.47uF,CC/CV充電時間2.95小時。

Pin9和Pin10連接采樣電阻，做電流采樣功能。

CC恒流充電電流是通過RS采樣電阻設置，2A充電電流，RS=50mΩ，

涓流充電Trickle Charge current 是Itc=1/10ICC=200mA。

其他幾個引腳的設置和BUCK電源類似，就不詳細說了，感興趣可以看前面分享的文章：

DCDC基礎（3）--BUCK電路的電感選型

DCDC基礎（4）-- 非同步BUCK電路的續流二極管是怎么確定的?

DCDC基礎（5）-- BUCK電路中輸出電容的作用是什么？如果只是濾波的話去掉這顆電容行不行？

DCDC基礎（6）-- BUCK電路中輸入電容的計算

最后給出原理圖的BOM清單。
