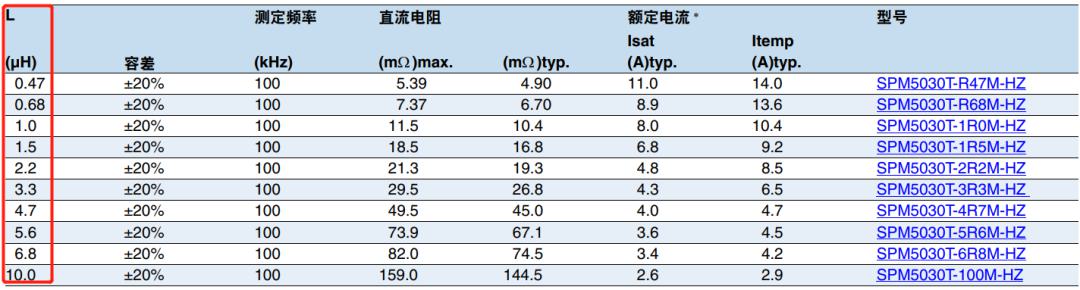

上一節帶大家了解了一下BUCK電路的反饋電阻和自舉電容的問題，從原理上分析了下組成BUCK電路的各個元器件的作用。又有人問了，面試中經常被問到BUCK的功率電感怎么選型？電感的哪些參數是選型時需要注意的呢？如果同一個BUCK轉換芯片從12轉5V變成12V轉3.3V，電感又咋變化呢？今天和大家聊一下電感的選型問題。首先回顧下電感的主要參數，以SPM5030-HZ型電感為例，datasheet中會給出電感值、DCR、自諧振頻率以及額定電流大小等。

1. 電感的感值

電感的感值是電感選型的重要參數，同樣也是影響B(tài)UCK電路的紋波電流和負載相應的重要參數。

2. 自諧振頻率

由于電感中寄生電容的存在，導致有諧振頻率，低于自諧振頻率才有電感效應，若高于自諧振頻率為容性，頻率選擇時要在感性范圍內。

3. 直流等效電阻DCR

直接等效電阻DCR值過大會影響電路的效率同時會導致電路發熱。

4. 電感電流

電感電流分為飽和電流Isat和溫升電流Irms。飽和電流Isat定義為電感量下降20%對應的電流，溫升電流Irms是電感自發熱使溫度上升40°C的電流。電感選型時，峰值電流應小于飽和電流和溫升電流的最小值。

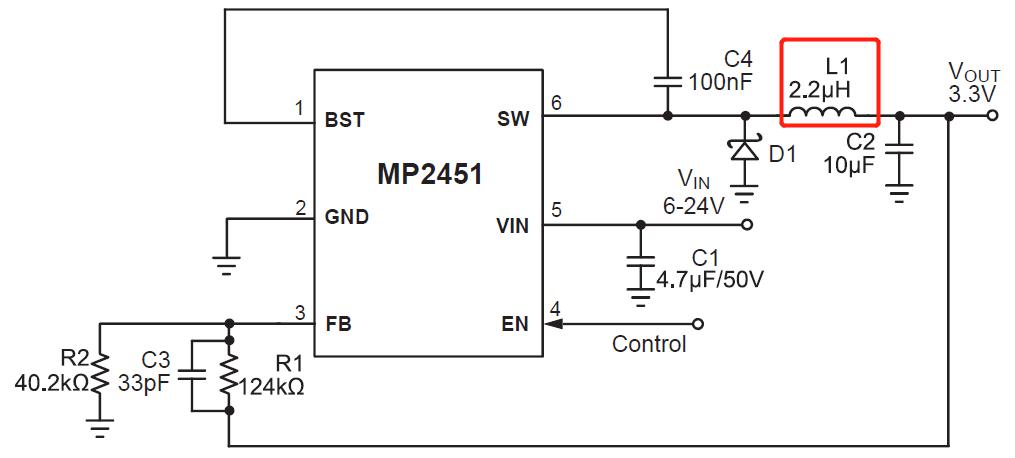

以MP2451芯片為例，看電感如何選型，3.3V輸出電壓應用電路如下：

從Datasheet可以看出，有3種方法計算電感值。

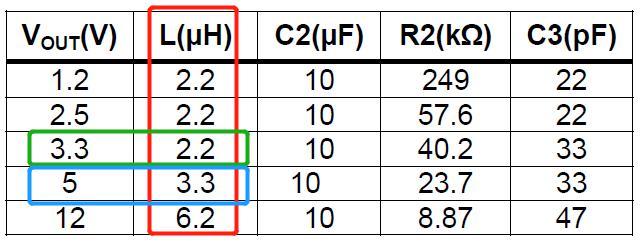

1. Datasheet推薦電感型號：

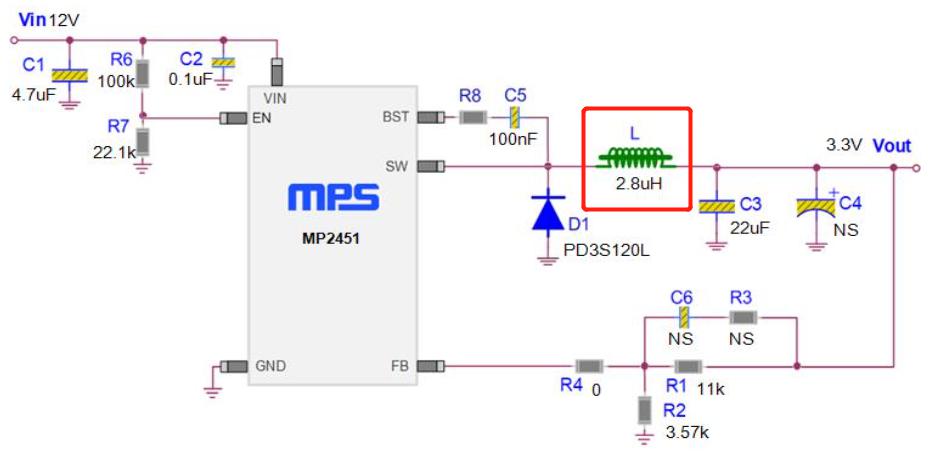

2. 使用DCDC在線設計師計算出電感值。

3. 理論計算

電感值L計算：

其中VOUT是輸出電壓，VIN是輸入電壓，fS是開關頻率，ΔIL是紋波電流。

輸出電壓為5V時，電感最小值為8uH。

輸出電壓為3.3V時，電感最小值為6.65uH。

電感峰值電流計算：

其中ILOAD是負載電流。

電感最小峰值電流為0.69A。

綜上，這3種計算方法電感值計算出來不一樣，設計的時候需要綜合評估，首先根據應用電路推薦值選取，調試的時候可以進行更換同封裝不同值的就可以了。
