設計天線之前，參考一下供應商參考設計資料繪制天線，制板后回來調試。

2. 測試前準備

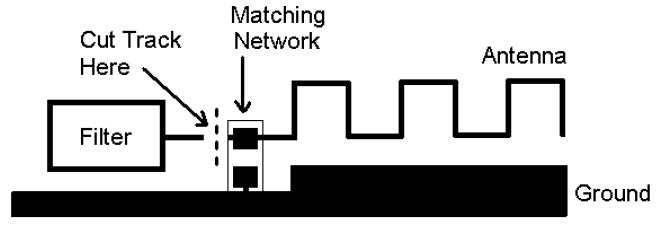

首先準備一根可焊接的同軸線，割開天線匹配網絡與濾波器連接處，將同軸線內芯連接到匹配網絡的輸入端，外屏蔽層焊接在PCB的地上，盡量靠近天線的輸入端匹配網絡。

3. VNA校準與調諧

VNA通過同軸電纜連接到產品上，可在同軸電纜外套上鐵氧體磁環，鐵氧體磁環有助于防止射頻電流在同軸電纜外面流動(會干擾測量)。對VNA Port1（單端口）使用電子校準件或者機械校準進行開路、短路、負載校準。校準完畢后，將PCB和VNA連接，使用S11/Smith Chart測量輸入端阻抗（注意調試時去嵌），可借助Smith Chart2.0 阻抗匹配軟件調整匹配網絡的LC電容電感的值來調諧，同時也可以切割Trace天線的長度，直到S11軌跡(顯示在VNA)在中心頻點2441MHz處的史密斯圖，此時天線大致調諧完成。

4. 遠場測試

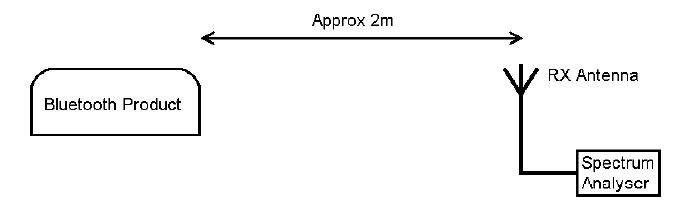

使用VNA網絡分析儀Smith Chart進行天線調諧后，還有必要進行微調，結合藍牙產品的發射功能，從而使天線性能得到優化并最終定稿。對于性能測試，最好是在半電波暗室中進行，能得到天線全部的指標。但是往往現實不盡如人意，大多數工程師并不從事射頻工作，從供應商直接采購藍牙模組產品進行集成，對于天線更是一無所知。因此，對于硬件工程師，我們可以使用簡單的測試方法，在室內或室外距離產品2米處使用頻譜儀接收功率（X,Y,Z三個方向進行評測），從頻譜上的功率顯示來判斷天線性能。測試過程中注意避免金屬物體，如實驗室金屬桌、文件柜、燈柱和汽車等。
