本文將介紹一種用于 3.3kV SiC MOSFET的基于變壓器的隔離式柵極驅動器。兩個 VHF 調制諧振反激式轉換器，工作頻率為 20 MHz，可生成 PWM 信號和柵極驅動功率。

高壓絕緣特性(15 kV RMS)由基于PCB的空心變壓器提供。該變壓器具有 5pF 的低耦合電容，即使在 SiC MOSFET 的高 dv/dt 下也能增強抗噪能力。為了評估所提出解決方案的有效性，將提供 3.3kV 分立 SiC MOSFET 的實驗結果。

隔離式柵極驅動器

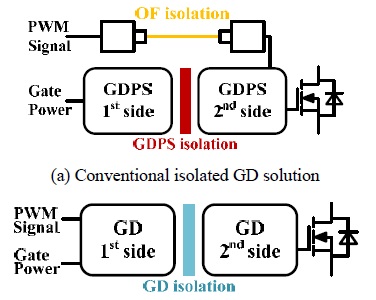

用于高壓 SiC MOSFET 的隔離式柵極驅動器 (GD) 的典型配置如圖 1 (a)所示。需要一個隔離的柵極驅動電源 (GDPS)，而光纖 (OF) 通常用于傳輸柵極 PWM 信號，以確保信號路徑上的足夠隔離和低寄生電容[1]、[5]。這種解決方案的缺點是光纖成本高，并且需要至少兩個隔離電源。

已經提出了一種替代解決方案，該解決方案基于具有基于 PCB 繞組的變壓器的 20kV 隔離 GDPS [2]。盡管它具有低耦合電容 (<2pF)，但由于磁芯和 PCB 繞組之間的間隙距離，它會導致變壓器體積龐大。

無線電力傳輸 (WPT) 轉換器[3]、 [5]和基于光功率傳輸?shù)?GDPS [3]、[4]允許您消除耦合電容，但實現低傳輸功率 (< 1W) 和轉換效率(< 25%)。感應功率傳輸 GDPS 使用單匝初級繞組為多個次級接收器供電[5]，其中低耦合電容是通過初級繞組和磁芯之間的寬氣隙實現的。但是，如果初級發射器發生故障，則所有次級側柵極電壓都將失控。

本文提出的新穎解決方案如圖1(b)所示。通過使用具有高介電強度的基于 PCB 的空心變壓器，可實現 15 kV RMS絕緣電壓。此外，低耦合電容增強了 3.3kV SiC MOSFET 對高 dv/dt 的抗噪能力。

圖 1：傳統與建議的隔離 GD 解決方案

示意圖

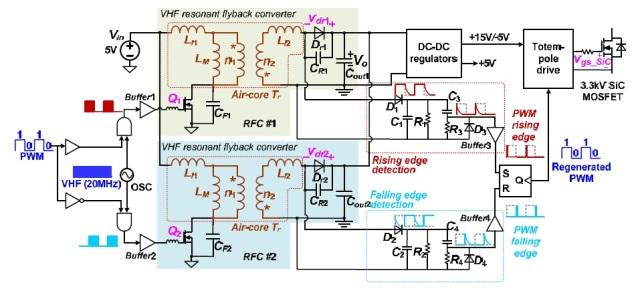

所提出的解決方案的示意圖如圖 2所示。在初級側，PWM信號使用 VHF 信號 (20 MHz) 進行調制，以生成兩個 RFC 的柵極信號。第一個 RFC 在 PWM 信號為高電平 (1) 時有效，而第二個在 PWM 信號為低電平 (0) 時有效。無論 PWM 占空比如何，兩級的輸出電壓 V O都保持恒定的 DC 值。因此，次級側接收的功率與 PWM 占空比無關。

在次級側，兩個包絡檢測器連接到二極管 D R1和 D R2的陽極，從而檢測 RFC 的 ON/OFF 狀態。然后這些邊沿檢測信號作為 PWM 上升沿和下降沿進行緩沖，并發送到 RS 雙穩態，該 RS 雙穩態重新生成 PWM 信號。在 RFC 1 之后連接的非隔離 DC-DC 穩壓器為次級側信號處理電路提供所需的 +5V、+15V 和 -5V 驅動電壓。

圖 2：提議的 GD 解決方案示意圖

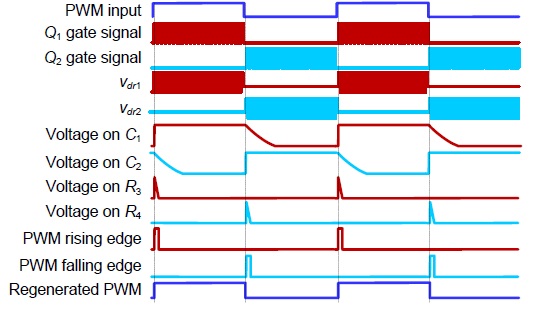

相關波形如圖3所示。

圖 3：提議的 GD 的關鍵波形

變壓器

基于PCB的空心變壓器的設計，其優點是消除了磁芯損耗和繞組與磁芯之間的潛在絕緣問題，如圖4所示。它采用堆疊 PCB 結構，包括初級 PCB、變壓器 (Tr)-PCB 和次級 PCB。變壓器繞組具有螺旋形狀以簡化設計。Tr-PCB 板只有兩層，初級和次級繞組分別位于頂層和底層。使用此解決方案，絕緣特性完全由 Tr-PCB 板的介電材料(通常為低成本 FR-4)提供。

圖 4：基于 PCB 的變壓器的結構

為了提高介質擊穿電壓和降低耦合電容，可以使用高抗電強度和低介電常數的材料。作者使用了 Arlon-DiClad-880 材料，其介電常數為 2.2，介電強度大于 45kV/mm。借助 Ansys Q3D 提取器工具確定的模擬耦合電容對于幾個變壓器約為 5 pF。

帶涂層的初級和次級繞組之間的爬電距離高于 30 mm × 2。根據 IEC-61800-5-1-2007 標準，這確保了 15 kV RMS的絕緣電壓。

實驗結果

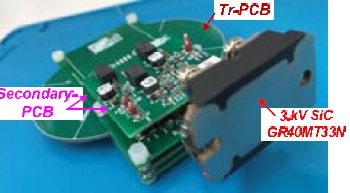

圖5顯示了用于測試的原型的示意圖，該原型使用表 I中列出的組件在實驗室中構建。

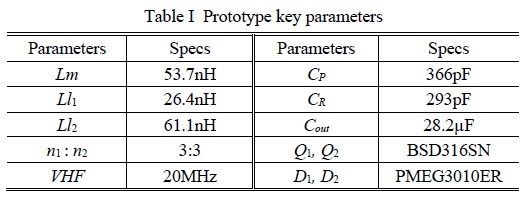

表一：原型中使用的組件列表

圖 5：原型示意圖

RFC的最大輸出功率在1.5W@17Ω阻性負載下測得，足以驅動3.3kV SiC MOSFET(GR40MT33N)。效率和 RFC 輸出電壓 (V O ) 的圖表如圖 6所示。兩個 RFC 在整個負載范圍 (0.12W-1.5W) 上都保持穩定的輸出特性。

圖 6：效率和 RFC 輸出電壓

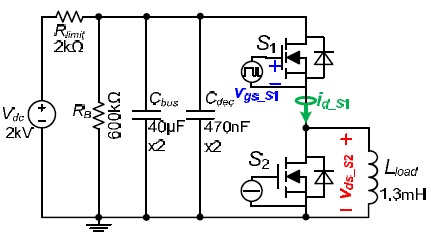

此外，還實施了雙脈沖測試 (DPT) 來評估提議的 GD 的性能。DPT 試驗臺的示意圖如圖 7所示。

圖 7：DPT 測試臺示意圖

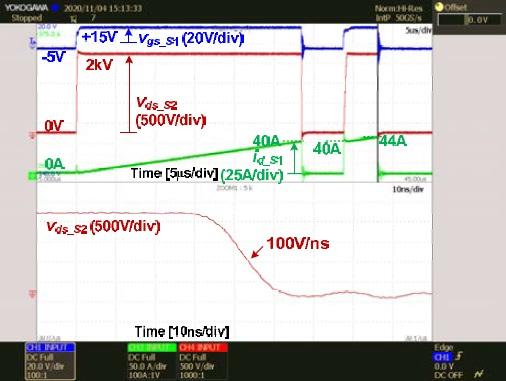

GD 驅動開關S 1，其中需要絕緣電壓和對高 dv/dtare 的抗噪性。Vdc=2kV，id_S1,max=44A，Lload=1.3mH，Rgon/Rgoff=2.2Ω/5Ω時的DPT實驗波形如圖8所示?？梢钥闯?，3.3kV SiC達到的最大dv/dt MOSFET 對應于 100V/ns 的安全值。相同的 GD 解決方案也可用于其他高壓 SiC MOSFET 器件。

圖 8：實驗波形
