我有一個朋友喜歡世界各地的最新技術。帶著對 3D 打印機的狂熱，他最近邀請我去他的公寓欣賞他的新杰作，一臺自制的 3D 打印機。嗯，他確實很好地為我打印了一只三條腿半個頭的小狗，但真正引起我注意的是他的打印機在制作小狗時發出的小聲響。因此，在贊揚了他的出色工作之后，我們花了一些時間討論導致這種噪音的原因。我們的結論是，3D 打印機內部的步進電機在進行微步進以完成小狗的精細切割時會發出所有噪音。討論很有成效，所以我想在這里與您分享我們的發現。

對步進電機進行微步進以在系統中實現更好的分辨率是工業界的一種常見方法。步進電機的運動是由通過電機線圈的勵磁電流引起的，由于目標是將一個完整的電機步進分成多個微步，因此“操作方法”部分的任務非常簡單——只需生成多個當前水平。這就是步進電機控制中的所謂“電流調節”。

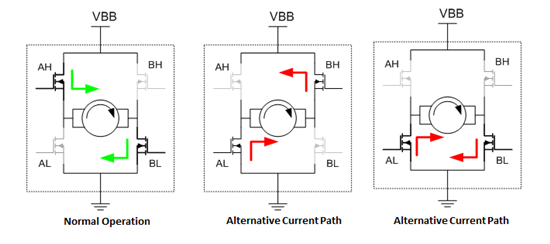

下圖顯示了電機線圈如何由四個MOSFET或“H 橋”驅動。由于線圈基本上是一個電感器，因此當 MOSFET 導通并在線圈上產生電壓時，線圈電流會增加。當電流達到與所需微步相匹配的水平時，MOSFET 被關閉，線圈上的電壓被移除。由于電感器的特性，電流沿替代路徑重新定向，幅度減小。當電流衰減到一定水平時，MOSFET 再次開啟并重復相同的過程以將峰值電流保持在所需水平，直到電機需要移動到需要新電流水平的下一個微步。

上面顯示的兩種替代電流衰減路徑為我們提供了不同的衰減擺率：逆全電源極性流動的電流導致更快的速率，稱為“快速衰減”，而重定向通過兩個電阻 FET 的電流經歷與 (L x 2R)，因此稱為慢衰減。

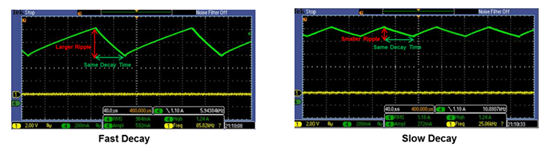

下面是兩種電流衰減模式之間的比較。兩個圖都顯示了相同的峰值電流和衰減時間，但快速衰減具有更大的電流紋波，因為它具有更高的壓擺率。這可能會導致電機運行時產生更大的噪音、更多的熱量和更差的 EMI——這就是我朋友的 3D 打印機上噪音的來源。另一方面，如果你旋轉你的馬達非?？焖偾铱焖俚貜囊粋€微步級別過渡到另一個，快速衰減可以幫助您快速穩定電機電流。一般來說，當整體電機電流呈增加趨勢時使用慢衰減，因為給電感器充電總是很容易，并且您希望獲得最佳噪聲性能，而當電流趨勢快速減小時使用快速衰減，以便可以在移動到下一個微步驟之前足夠快地安頓下來。

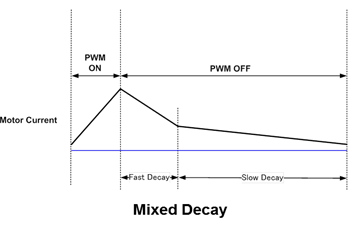

快速和慢速衰減的混合稱為混合衰減，其中電流衰減開始快速，并且在一定時間后切換到慢速。這種方法在紋波(以及電機噪聲)和電流穩定時間之間進行權衡，從而產生更好的電機性能。

市場上的許多集成步進電機驅動器都支持三種衰減模式(即快速、慢速和混合)，但我建議查看 TI 的新型高性能步進電機預驅動器DRV8711。除了這三種模式之外，它還有第四種衰減模式，稱為“自動混合衰減”，設備在運行過程中會自動選擇一種衰減模式。在這種方法中，在最小 FET 導通時間 (tON_min) 結束時對電機電流進行采樣，并根據電流檢測結果采用不同的衰減模式。要對此有一個大致的了解：

如果電流低于所需的峰值電流 (Ipk)，它會繼續增長，直到達到目標 Ipk 水平;一旦到達那里，就會發生緩慢的衰減(如下圖所示)

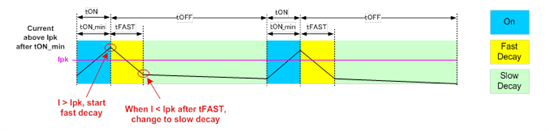

如果檢測到電流高于所需的 Ipk 水平，則快速衰減立即啟動并持續一段時間 tFAST 以避免電流失控，并且在 tFAST 結束時緩慢衰減接管剩余的電流衰減周期(參見下圖)。這種方法會自動優化每個電流級別的電機性能，并為設計中的任何電機提供最佳結果。

手動調節微型步進電機的電流并不容易，但是由于集成了電機控制器IC，生活變得更加輕松!至少現在您將知道如何在下次構建自己的 3D 打印機時減少噪音。然后你可以用集成的步進電機控制器修復我的半頭小狗!
