電磁鐵原理

螺線管是機電致動器，具有稱為柱塞的自由移動磁芯。通常，螺線管由螺旋形線圈和鐵制成的動鐵芯組成。

當電流通過螺線管線圈時，它會在其內部產生磁場。該磁場產生拉入柱塞的力。當磁場產生足夠的力來拉動柱塞時，它會在螺線管內移動，直到達到機械停止位置。當柱塞已經在螺線管內時，磁場會產生力將柱塞固定到位。當電流從螺線管線圈中移除時，柱塞將在螺線管中安裝的彈簧推動下返回其原始位置。

圖 1 顯示了螺線管的結構。

圖1.螺線管原理圖

驅動螺線管的最常見方法是在螺線管線圈中施加所需的電壓。這通常可以使用配置在高端或低端的單個功率晶體管來完成。功率晶體管需要一個與螺線管并聯的飛輪二極管，因?yàn)槁菥€(xiàn)管線圈具有高電感，會試圖將電流推入晶體管。雖然這種方法簡單且便宜，但它的功率效率不高。這是因?yàn)槁菥€(xiàn)管通常需要很大的電流來拉入柱塞，但是當拉入柱塞時，它不需要相同量的電流。在簡單的驅動器方法中，當柱塞被拉入時，保持柱塞，施加到螺線管的電流主要通過其內部電阻產生熱量。

解決此問題的另一種方法是使用電流調節驅動器來激活和停用螺線管。該驅動器可以在螺線管中施加峰值電流值，直到它拉入柱塞，然后，它可以將電流降低到保持值。這種策略大大降低了內部螺線管電阻消耗的功率。該驅動器的另一個優點是可以在更大的電壓范圍內使用螺線管。這意味著驅動器允許設計為以較低電壓(例如，5 伏)運行的螺線管以較高的電源電壓運行而不會損壞(例如，使用 12 伏電源)。

以下部分將描述使用SLG47105 HVPAK器件實現兩個螺線管的電流調節驅動器。

GreenPAK 設計理念

使用單個 SLG47105 器件可以驅動兩個不同的螺線管。SLG47105 器件將控制通過螺線管的電流，并將通知用戶每個螺線管的狀態(開、關或處于故障狀態)。顯示其內部結構的概念框圖如圖 2 所示。

圖 2. 采用 SLG47105 的節能螺線管驅動器框圖

該圖的右上角顯示了高壓輸出 (HVOUT) 模塊的內部配置方式及其與外部螺線管的連接。連接到引腳 7 的輸出配置為推挽輸出，連接到引腳 8 的輸出配置為開漏。此開漏輸出在啟動延遲后始終保持打開狀態。引腳 5 在內部連接到引腳 8 的 N-Mosfet 和內部電流放大器。引腳 5 用于測量螺線管電流并將其與內部參考值進行比較，將比較結果發送到 PWM 控制器 1 塊。

PWM 控制器 1 模塊生成調節連接到引腳 7 和 8 的螺線管電流所需的 PWM。它有兩個設定點，一個用于螺線管峰值電流，另一個用于螺線管保持電流。PWM 控制器的 On/Off 輸入由其左側的 AND 端口激活。AND 端口連接到啟動延遲塊和引腳 2，用作打開和關閉螺線管的外部接口。

連接到 AND 端口的啟動延遲模塊用于保證所有內部模塊在 IC 上電時正確初始化。AND 端口的輸出連接到另一個延遲塊。當 PWM 控制器打開時，它被配置為將螺線管電流調節到其峰值電流值。延遲 50 毫秒后，延遲塊切換 PWM 配置以將螺線管電流調節到其保持電流值。

PWM 控制器 1 模塊的開/關輸入也連接到多路復用器的輸入之一。另一個多路復用器輸入連接到頻率為 1 赫茲的方波信號。多路復用器輸出由 HVOUT 模塊中的 FAULT 信號控制。當 FAULT 信號未指示任何故障時，開/關輸入通過引腳 17 緩沖，即 SOLENOID 1 狀態輸出。當 FAULT 信號指示故障時，方波信號在此輸出中被驅動。SOLENOID 1 STATUS 設計用于驅動外部 LED 并向用戶顯示螺線管狀態。當 LED 以方波輸出頻率閃爍時，可以打開、關閉或處于故障狀態。

在引腳 14 中提供了一個額外的 FAULT 輸出作為漏極開路輸出。該輸出旨在驅動外部設備，如微控制器。

PWM 控制器 1 下方是 PWM 控制器 2，如圖 2 所示，PWM 控制器 2 周?chē)目刂平Y(jié)構類似于 PWM 控制器 1。

兩個 FAULT 輸出可以外部連接，因?yàn)樗鼈兪情_(kāi)漏輸出，如果任何輸出發生故障，它們會為外部設備提供單個 FAULT 信號。

另一個模塊是 I2C;它可用于重新配置峰值和保持電流設置。

應用電路

圖 3 顯示了與本文一起使用的典型應用電路。

圖 3. 典型應用的電子電路簡化示意圖

圖 3 顯示了驅動兩個不同螺線管(標識為 S1 和 S2)的典型應用的簡化示意圖。如圖所示，驅動器由連接到 5 伏電源的兩個按鈕控制。螺線管與一個 0.1Ω 的小電阻一起連接到各自的 HVOUT 輸出。該電阻器用于允許通過螺線管進行外部電流測量，終端應用不需要此電阻器。對于 SLG47105 電流測量，兩個 0.11Ω 電阻連接到引腳 5 和 12。螺線管狀態輸出連接到綠色 LED，故障輸出連接到紅色 LED。

在本文中，我們使用了兩個規格完全不同的螺線管。表 1 顯示了螺線管 S1 和 S2 的主要規格。

表 1. 螺線管 S1 和 S2 的規格

電磁閥電流設置

螺線管電流將從調節的峰值電流值開始，并在初始延遲后降低到保持電流值。我們?nèi)我舛x保持電流應為標稱峰值電流的 20%。根據這個定義，可以計算出保持電流中消耗的功率以及檢測電阻上的相應電壓。每個螺線管的理想螺線管電流、耗散功率和感應電阻器電壓如表 2 所示。

表 2. 理想配置的電流、耗散功率和檢測電阻器電壓

峰值電流值是標稱電壓下的螺線管標稱電流。保持電流的計算方法是將峰值電流乘以 0.2(20%)。峰值和保持電流計算為內部螺線管電阻上消耗的功率。檢測電阻器通過 0.11Ω 的檢測電阻器使用歐姆定律計算。S2 的標稱線圈電阻是使用標稱螺線管電壓及其峰值電流值計算的。

需要注意的是，用于與 SLG47105 中的檢測電阻器電壓進行比較的參考電壓由內部 6 位 DAC 提供。我們必須將穩壓電流調整到最接近的 SLG47105 內部參考電壓。考慮到這一點，選擇了表 3 中所示的以下電壓基準值。表 3 顯示了內部電壓和相應的電流。所有內部值都是所需檢測電阻器電壓的 8 倍，因?yàn)橥獠侩妷涸趦?nèi)部被放大了 8 倍(在下一節中更詳細地描述)。峰值和保持電流值通過檢測電阻使用歐姆定律計算。

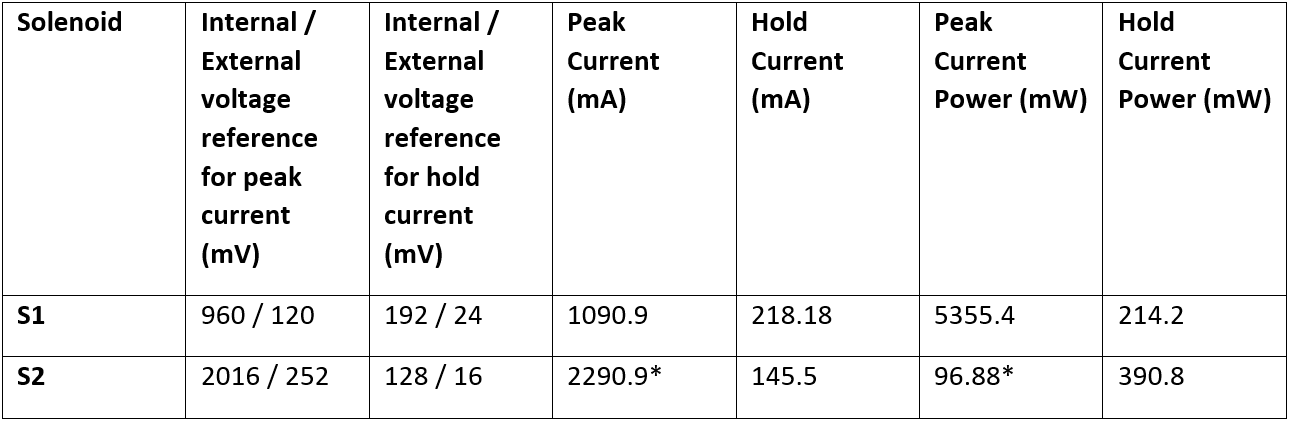

表 3. 內部電壓基準以及相應的電流和耗散功率

表 3 中標有 (*) 的值是在計算中獲得的，但這些值是不可能的，并不代表現實。對于 S2，峰值電流不需要電流調節，因?yàn)槁菥€(xiàn)管的內阻會限制電流?？紤]到這一點，我們決定設置最大電流值的參考。

結論

在本文中，我們討論了螺線管的內部結構，并概述了控制螺線管設備的應用電路。
