引言

隨著我國浮法玻璃技術的不斷發展,生產浮法玻璃的厚度已發展至3m~12mm。傳統的浮法玻璃拉邊機已不能滿足生產的需要,所以,研制新型浮法玻璃拉邊機已成為當務之急。

本文在介紹現有拉邊機工作原理的基礎上,對已有拉邊機功能的缺陷進行分析,提出了解決方案并加以改進實施。

1玻璃拉邊機的結構組成及工作原理

拉邊機是用于浮法玻璃生產線錫槽內生產平板玻璃時控制玻璃成型過程的專用設備。在玻璃成型過程中,對玻璃板起到節流、拉薄或積厚、控制玻璃厚度和走向的作用。浮法生產線上現在使用的設備一般都為手動或者半自動式的簡易拉邊機,主要是憑借工人的經驗來操作,穩定性差,精度低,這些缺點已經嚴重制約了玻璃產量和質量的提高。

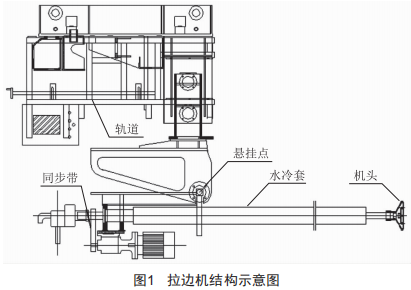

圖1是玻璃拉邊機的結構示意圖。

單臺拉邊機的設計原理:拉邊機采用一個主機,主機的安裝位置在拉邊機機身軌道上,安放的模式為小車模式,機身的前端進行了位置固定,固定在回轉軸與錫槽的鋼結構上,機身可沿錫槽方向運動。拉邊輪的進伸運動主要依靠齒輪、齒條傳動來實現。升降機構被安裝在小車下面,依靠蝸輪蝸桿傳動、導柱完成垂直升降運動。平面傾角機構被安裝在升降機構下方,為了更好地實現平面傾角運動,該機構主要通過蝸輪蝸桿及絲桿絲母來操作。拉邊機后端被安裝在鋼結構軌道中,為了更好地實現拉邊輪的左右擺角運動,該部分主要通過齒輪、齒條傳動來操作。電控系統采用嵌入式觸摸屏控制技術,可編程序控制器作控制中樞,配以~ProfBus總線技術,其控制方式有遠程和本地。

浮法玻璃生產對拉邊機的工藝要求:速度無級可調,調節范圍廣,能滿足生產多種規格厚度玻璃的要求:速度波動小:拉邊輪不侵蝕玻璃,不粘玻璃,對玻璃帶的嚙合效率高,拉邊輪與玻璃帶的嚙合點可根據生產玻璃寬度、速度和拉邊機位置的不同,在一定范圍內任意調節。

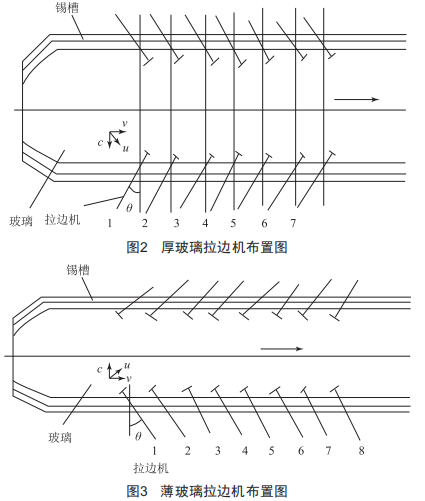

圖2、圖3分別為生產厚、薄玻璃時的拉邊機放置示意圖。

2拉邊機的控制要求分析

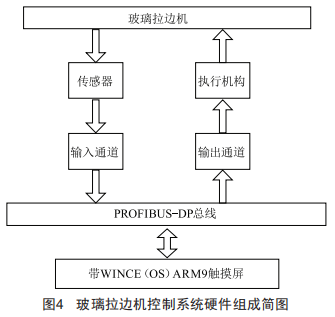

玻璃拉邊機的觸摸屏控制系統硬件組成簡圖如圖4所示,主要由被控對象拉邊機、測量裝置、執行機構、輸入/輸出通道和帶操作系統的觸摸屏微機組成。

在大型的玻璃生產線上,浮法玻璃拉邊機控制系統要求能夠?qū)崿F(xiàn)拉邊機正常工作所需要的信號檢測、動作執行、故障診斷與處理能力,并且具有友好的人機交互界面,能夠?qū)崿F(xiàn)本地和遠程控制,滿足單控和群控對控制系統的要求,并且至少能夠保證兩臺(一對)拉邊機之間協同工作。

玻璃拉邊機的控制要求如下:

(1)機桿徑向跳動不高于0.2mm:

(2)調速范圍較大:

(3)水平進伸機構移動范圍較大:

(4)兩臺拉邊機支持對稱定位操作:

(5)各種操作都能本地和遠程數字顯示。

2.1拉邊機控制方案

使用同步電機(圖5)成對控制拉邊機,每對拉邊機由一臺變頻器拖動控制,為了檢測拉邊機頭輪的轉速是否在規定范圍內,在拉邊桿的末端設有一個測速編碼器,用于檢測拉邊桿的轉速。

2.2厚度控制

玻璃拉薄的原理:首先,需要使得玻璃液產生速度差,產生速度差的方法是要求錫槽內的主傳動和拉邊機轉速不一致,然后,按照標準要求給玻璃帶橫斷面拉力,最后就可以獲得所需要的玻璃拉薄效果。

壓力和厚度是呈反比例的關系,壓力越大,玻璃厚度越薄:反之,玻璃厚度越厚。調節壓力的方法有:

(1)調整拉邊機機頭輪轉速:

(2)增大或減小拉邊機角度。

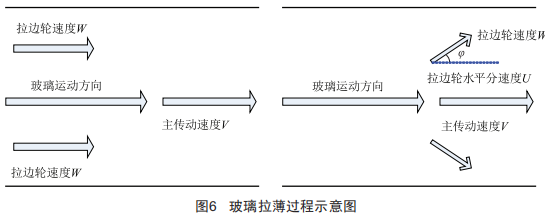

具體控制機理如圖6所示。

玻璃承受的拉力Fc(V一W),當W減小,則拉力F相應提高,玻璃厚度減小,W和玻璃厚度呈現出正比例的關系:而當增大拉邊機角度。時,玻璃厚度變薄。

在錫槽中的玻璃液,溫度是不同的,中部溫度遠遠高于邊部溫度,呈現出一種溫度差,拉邊機先作用于邊部,接下來繼續作用于中部,但是壓力的數值會逐步減小。因此,在實際控制過程中,根據厚度檢測系統檢測到的玻璃實際厚度數據,經過運算得到應該改變的角度和轉速數據,控制裝置會自動調整拉邊機的角度。和轉速,使玻璃板中部與邊部的厚薄差變小,從而達到控制玻璃厚度均勻,生產出符合厚度要求的玻璃的目的。

2.3工藝操作和控制優先級

在拉邊機生產現場,為確保各項工序的順利完成,采用了優先級切換的操作單元,同樣,這種方法也運用于遠程控制室中。在機體上,根據實際工作的需求,安裝具有實時數據顯示功能的操作按鈕箱,同時對其設置一級優先級切換。在遠程控制室中,采用功能強大的上位計算機和控制面板。數據傳輸采用電纜來實現,使得五個可調節運動的檢測參數全部被傳送至計算機中,控制面板可以調整各參數。

2.4電氣控制系統方案

根據設備加工生產工藝的要求和其本身的特點,制定出如下符合要求的電氣控制方案:在選擇實現電機位置反饋的傳感器時,根據實驗結果,采用絕對值編碼器:對所有拉邊機實行網絡化管理與控制:所有位置調整的驅動電機都帶有電磁制動功能:設置完善的安全保護措施:選用PLC,其主要的功能是管理拉邊機的運行。

2.5電氣控制系統網絡構成

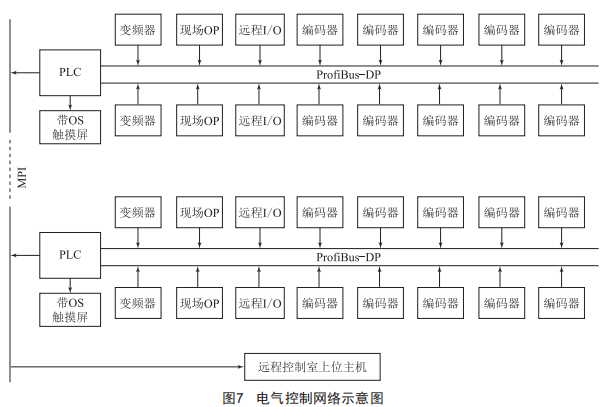

遠程控制可以實現設備現場實時數據的反饋監控和指令操作。如圖7所示,電氣控制系統大致可以分為兩個層次:一層是多點傳輸協議網MPI,用于將設備生產現場控制每對拉邊機的各臺PLC跟遠程控制室的上位計算機相連:另一層是ProfiBus一DP,它是開放式的工業現場總線,其核心作用是管理變頻器的運行,主要依靠拉邊機的PLC來完成這項操作,同時,還需要動態化監管絕對值編碼器的情況,同時反饋給觸摸屏上的軟件控制應用程序,并接收程序所發出的決策指令。絕對值編碼器有斷電保護功能,能在下次上電時準確記錄上次掉電時各編碼器所在的數值狀態。

3控制系統硬件選型

伺服電機的選擇:本系統單臺拉邊機需要3臺伺服電機來分別控制機桿進伸、機桿壓伸和水平擺腳機構的運動。考慮到系統穩定性和控制精度的要求,最終選擇了松下伺服電機MADDT1205003。

步進電機的選擇:步進電機用來控制機桿的垂直升降運動,由于機頭輪的垂直升降應平穩,且不能發生過沖現象,本系統選用的是型號為RK596BC一H50的步進電機。本次控制系統單臺整機主要相關硬件選型如表1所示。

4總體模塊框架

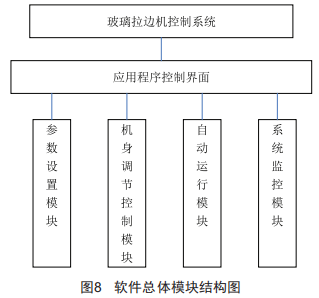

根據拉邊機的控制要求和功能分析,本系統的軟件模塊結構如圖8所示,應用程序界面可分為以下四個模塊:參數設置模塊、機身調節控制模塊、自動運行模塊和系統監控模塊。

5系統測試

正交脈沖編碼(0EP)電路主要用于采集伺服電機的光電編碼器檢測到的脈沖信號個數,從而確定當前的位置狀態。本文所述控制系統所用的伺服電機,分辨率為2000線,即電機主軸轉一圈,光電編碼器將輸出2000個脈沖信號。為了保證0EP電路采集到的光電編碼器的脈沖個數能準確反映電機的轉動位置,要求采集電路的頻率要高于電機產生脈沖的頻率。假設電機以2400r/m的高轉速運轉,那么每秒轉動40圈,產生的脈沖數為40x2000=80000個,則0EP電路采集的頻率不能低于80kHz,中斷采集的周期不大于1/80000=12.5μs。測試表明,0EP讀取編碼器數據的周期比編碼器產生數據的周期短,保證了光電編碼器產生的脈沖數據全部都能讀到,從而能夠精確反饋當前主軸的位置狀態。

6結語

本系統的設計沒有采用基于觸摸屏的軟PLC技術,軟PLC是一種基于工業控制計算機或嵌入式PC的軟邏輯控制軟件,它是將PLC功能集成到觸摸屏控制器上的方法,即利用觸摸屏控制器實現軟PLC功能。采用這一技術還可省掉觸摸屏和PLC之間通信占用的時間,大大提高系統效率,并減少系統的安裝調試成本。因此,結合個人計算機或工控觸摸屏開發具有開放式網絡功能的PLC將成為未來PLC技術發展的主要方向,也是浮法玻璃拉邊機控制系統開發的一個發展方向。在本文的浮法玻璃拉邊機控制系統設計中,集成了帶操作系統的觸摸屏技術,而應用軟PLC技術的高集成度控制系統也必將成為未來玻璃生產領域控制產品發展的一種趨勢。
