1 智能片盒搬運小車設計約束分析

根據前期調研 ,APR產品的設計約束主要來自于關鍵件選型 ,如智能移動平臺和六自由度搬運機械臂。

1. 1 智能移動平臺選型

經過前期調研 , 目前智能移動平臺產品較多 , 主要有:Adept公 司 的 Lynx、AETHON 公 司 的 Tug、Metra1abs 公 司 的 scitosG5、KIVA-system公司的KIVA以及NEOBOTIx公司的 MP系列 。對不同移動平臺的基本性能進行了評估 ,結果如表1所示。

智能移動平臺多不能滿足潔凈廠房c1assl00的要求 ,主要還是應用在室內環境中 , 只有Adept公司的Lynx和Metra1abs 的scitosG5能夠達到需求。Metra1abs的scitos G5平臺高度約為700 mm , 不利于后期開發 , 國內市場也無法找到合適的供應商 。最終選擇Adept公司的Lynx平臺。

1.2 六自由度機器人

經過前期調研 , 目前六自由度機器人產品較多的主要有:丹麥UR、瑞典ABB、美國PA、美國Mi1ara、美國Brooks、美國Barrett、美國Denso、韓國Auto-Robot、韓國Cyborg、韓國TEs、日本Rorze、日本sankyo、日本Hirata、瑞 士 staub1i 、臺 灣 Hiwin等 。對不同六自由度機器人的基本性能進行評估 , 主要評估項如下:有效載荷 、機器人自重(作為移動平臺的載荷) 、運動范圍、 直流交流電兼容(移動平臺電池供電)等 。最終選用丹麥 Universa1Robot 公 司 的 URl0型機器人。

URl0機器人主要由六個機器人關節和兩根鋁管組成 ,將機器人的機座與機器人的工具相連 ,機器人工具允許在機器人工作空間內平移和旋轉 。URl0機器人的工作空間是指機座關節周圍1300 mm范圍內的空間區域 ,此外機械臂末端執 行 機 構 還 應 包 含 抓 手(Gripper) , 用 于 抓 取 12" FOUP法蘭 ,該模塊由sMEE 設計并制造。

2 系統配置

系統配置如圖1所示。

3 機械布局方案

3. 1 整體布局

自動片盒搬運車主要包含以下幾個部分:

(1)智能移動小車 , 作為載重平臺和移動裝置:

(2)六自由度機器人機械臂 ,進行片盒的搬運:

(3)主體框架 ,用于承載2盒l(wèi)2寸滿載片盒:

(4)LoadPort,用于承載片盒 ,數量為2個 ,8"片盒可做選配:

(5)傳感器 ,相機鏡頭視覺系統 ,激光、超聲波、在位、傾斜傳感器:

(6)觸摸屏 ,作為用戶操作界面:

(7)無線模塊 ,用于遠程通信控制。

自主片盒搬運車的機械框架分為小車上方的承載框架以及底部擴展平臺框架 。承載框架可安放兩個硅片盒 ,還包含頂部裝設的人機界面觸摸屏。整車尺寸寬度控制在760mm×780 mm×l 800 mm以內 ,水平面內最大轉彎半徑為950 mm ,能夠在l 200 mm 寬度的通道內調頭(需每次完成搬運任務后將車輛位置設置到通道中間 ,并設置單行道) 。

3.2 整車框架設計分析

3.2. 1 質量負載預算

質量負載預算如表2所示。

整機的總質量不能超過l90 kg ,是因?yàn)槭苤悄芤苿?dòng)平臺滿載功率的限制 ,經理論計算所得 ,通過對已知模塊的估算重量 ,倒推出要設計的框架模塊的重量要小于42 kg。

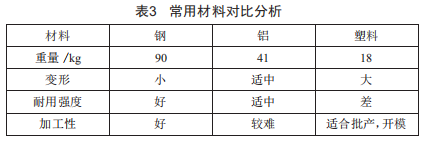

對設計常用的幾種材料進行對比分析 ,如表3所示。

3.2.2 上部框架分析

上部框架除放置有裝載2個滿盒12寸FoUP外 ,還安裝有1個六自由度機械臂 、2個RFID傳感器 、2個垂向激光傳感器 、2個光電傳感器和龍門架等 。龍門架上安裝有1個觸摸屏、4個操控按鈕、2根天線和1個三色信號燈。上部框架采用3mm鋁合金飯金件 ,通過螺釘固連的方式進行安裝 ,飯金件全部折彎以加強剛度。主體承載框架內部放置有控制器與板卡 ,包括:1個 PC機、數據采集板卡、機械臂供電變壓器、機械臂控制器、機械 臂安全面板、UPs電源等。

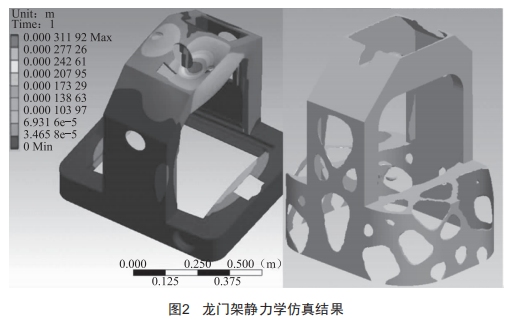

通過對龍門架進行靜力學仿真分析(圖2) , 龍門架最大變形為0 .3 mm ,飯金厚度為2.0 mm,重10 kg ,滿足要求。

圖3為龍門架模態仿真圖 ,其中一 階模態為88 Hz ,遠好于 APR500/l0產品模態 ,符合設計需求。

3.2.3 下部框架分析

一體式擴展框架平臺 ,底部與小車頂板連接 ,頂部與機械臂連接 ,與小車共同承載垂向載荷 ,并增加運輸小車行駛時的穩定性(圖4) 。底部擴展平臺CART框架通過螺釘與小車頂部固連 ,整個框架通過鋁合金型材連接而成 。小車與框架通過L 型連接板和減振阻尼裝置同小車頂板通孔連接 ,用螺釘直接固連到小車內部的螺紋孔處。允許頂板微小變形進行解耦 , 以消除內應力。

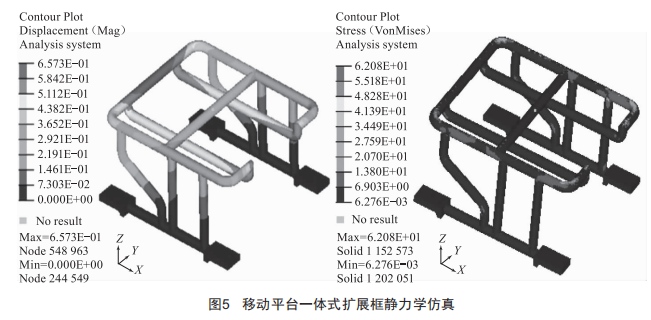

圖5為整車框架模態仿真圖 , 車架材料為鋁合金 , 壁厚1 .2mm ,底部四腳支撐 ,重量為30 kg ,在承受90 kg負載的情況下 ,最大變形量為0.657 3 mm。

從圖6可知 ,擴展框架是由焊接的圓管制成的 ,為了避開擴展框架前方激光/聲吶傳感器的探測區域 ,在垂直方向設計斜撐加強管 , 以增加整體剛度和穩定性。框架頂部用于放置電氣集成箱 , 因此設計橫梁以增加強度 ?？蚣芩闹苎b有4個萬向輪 ,作為從動輪跟隨小車運動 ,在支架和萬向輪之間 ,加入彈簧柔性件(或阻尼器) ,具有足夠的剛度和柔性的地面適應性 ,保證小車驅動輪和擴展框架的萬向輪都接觸地面 , 避免輪子虛接觸。

4 結語

當機械臂進入初始位置時 ,移動模塊開始運動 。所以 ,為保證移動模塊的行駛安全 ,機械臂和傳感控制模塊等作為移動小車的有效載荷 ,被視為一 個整體 ,其整體重心相對于安裝平面應在AGV小車允許的安全運行范圍內:移動小車自重60 kg, 最大承重90 kg ,4個框架腳輪最大乘重為400 kg(安全系數0.5) ,滿足要求。
