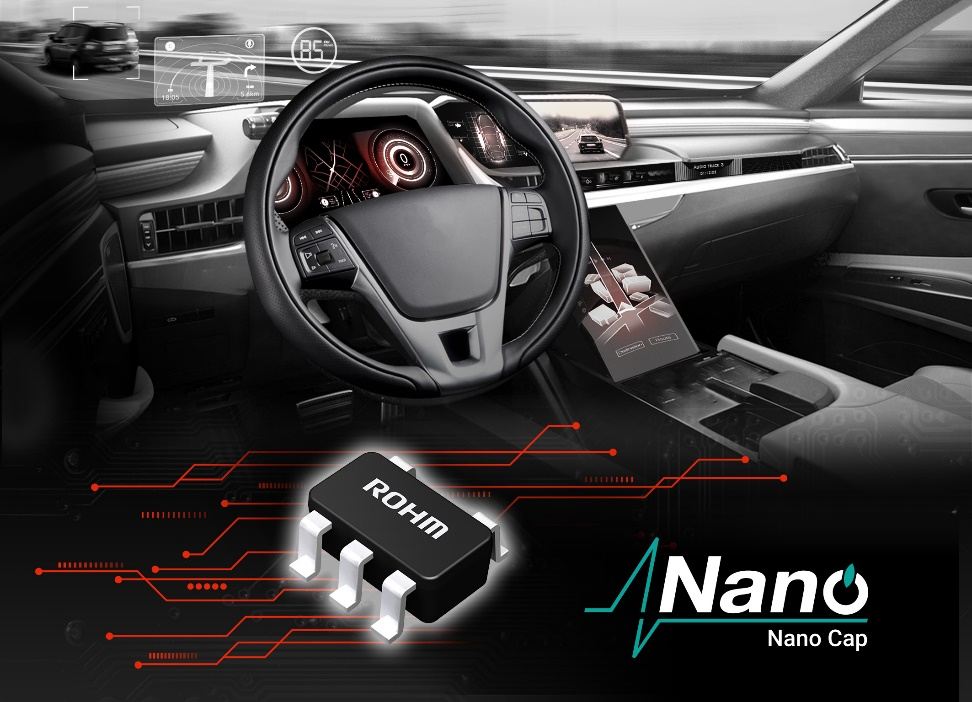

全球知名半導體制造商ROHM（總部位于日本京都市）面向汽車動力總成系統、車身和汽車信息娛樂系統等廣泛的車載應用的一次（直接連接12V電池）電源，開發出車載LDO穩壓器*1 IC“BD9xxN1系列（BD950N1G-C、BD933N1G-C、BD900N1G-C、BD950N1WG-C、BD933N1WG-C、BD900N1WG-C）”。

近年來，隨著各種設備的電子化進程加速，電子元器件的安裝數量也與日俱增，為了減少元器件的尺寸和數量，對于減少常被用來提高電路穩定性的電容器數量的要求增加。因此，電源電路越來越需要即使電容器容量很小也能穩定工作的電源IC，但是，1μF以下的輸出電容量很難確保應用產品所要求的穩定性。

為了解決這些課題，ROHM于2020年確立了用于電源IC的超穩定控制技術“Nano Cap?”。此次的新產品通過搭載Nano Cap?技術，實現了在輸出電容器容量非常小的條件下也能穩定工作的LDO穩壓器。

新產品是搭載了ROHM自有的超穩定控制技術“Nano Cap?”的新型車載LDO穩壓器系列，支持低至100nF（納法：10的負九次方）的輸出電容量，不到普通產品1/10，而且，在輸入電壓和負載電流*2波動的情況下，也能實現應用產品所要求的穩定工作（輸出電壓波動100mV以內：負載電流波動1mA?50mA/1μ秒時）。新產品支持超寬范圍的輸出電容量，不僅適用于普通的數μF的小型MLCC（多層陶瓷電容器）和大容量的電解電容器，也適用于以往實際應用中很難穩定工作的1μF以下的0603尺寸超小型MLCC，因此，不僅有助于元器件和電路板的小型化，還可以在更廣泛的電容器條件下使用，有助于減少設計工時。

新產品已于2022年4月開始出售樣品（樣品價格200日元/個，不含稅），計劃于2022年8月起暫以月產20萬個的規模投入量產。另外，新產品已經開始通過電商進行銷售，通過Ameya360、Sekorm和Oneyac等電商平臺均可購買。

關于搭載Nano Cap?技術的本系列產品的陣容，ROHM計劃到2022年底擴充到22種產品，到2023年底擴充到46種產品，旨在為解決應用中的更多問題做出貢獻。

＜關于Nano Cap?＞

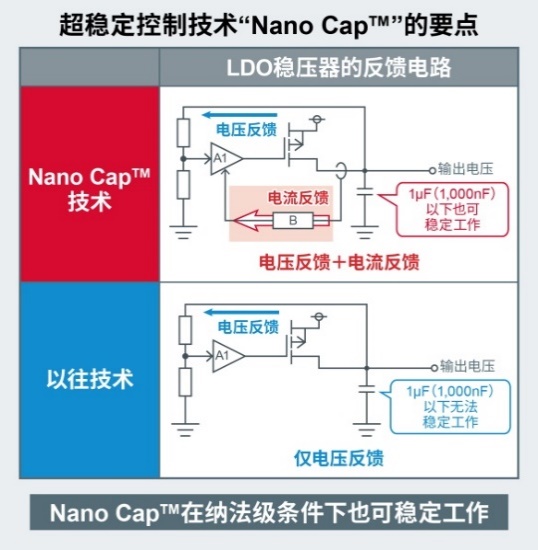

Nano Cap?是在ROHM的垂直統合型生產體制下，凝聚“電路設計”、“布局”、“工藝”三大先進模擬技術優勢而實現的超穩定控制技術。穩定控制技術解決了模擬電路中電容器相關的穩定運行課題，無論是在汽車和工業設備領域，還是在消費電子設備領域，這項技術都有助于減少各種應用的設計工時。

https://www.rohm.com.cn/support/nano

＜新產品詳情＞

“BD9xxN1系列”是車載一次LDO系列新產品，滿足車載產品125℃以上工作和汽車電子產品可靠性標準“AEC-Q100”的要求，也滿足一次電源輸入電壓40V以上等基本要求。利用新搭載的超穩定控制技術“Nano Cap?”，新產品能夠支持不到普通產品1/10的100nF輸出電容量，而且，即使在輸入電壓和負載電流波動時，也能實現應用產品要求的穩定性（輸出電壓波動在100mV以內：負載電流波動1mA?50mA/1μ秒時）。圍繞支持輸出電容范圍和響應性能，提供各項性能均衡的業界高性能產品。

ROHM計劃通過擴展輸出電壓和封裝形式，到2022年底將本系列的產品陣容擴充至22款產品，到2023年底再增加24款產品并推出支持500mA輸出電流的產品，產品陣容中共計46款產品，旨在持續為解決應用中的更多問題做出貢獻。

＜應用示例＞

◇燃油噴射系統（FI）和胎壓監測系統（TPMS）等動力總成系統

◇車身控制模塊（BCM）等車身系統

◇儀表盤、平視顯示器（HUD）等信息娛樂系統除了車載一次電源應用之外，還適用于其他更廣泛的應用領域。

＜支持工具＞

ROHM提供高精度SPICE模型“ROHM Real Model”，在新產品驗證用的仿真模型中，利用ROHM自有的建模技術，忠實地再現了實際IC的電氣特性和溫度特性，可使仿真值與IC實物的值完全一致。通過可靠的驗證，可有效防止實際試制后的返工等情況發生，有助于提高應用產品的開發效率。

這種SPICE模型可通過以下的ROHM官網鏈接查看：

https://www.rohm.com.cn/products/power-management/linear-regulators/single-output-ldo-regulators?PS_SpiceLink=1.0&VoltageInMax_num=40&SearchWord=bd9#parametricSearch

＜電商銷售信息＞

起售時間： 2022年6月開始

電商平臺：Ameya360,Sekorm,Oneyac

在其他電商平臺也將逐步發售。

在售產品編號：BD950N1G-C、BD933N1WG-C、BD900N1G-C

＜術語解說＞

*1) LDO穩壓器（Low Drop OutRegulator / 低飽和穩壓器）

電源IC的一種，將直流（DC）電壓轉換為直流電壓。輸入和輸出的電壓差較低，屬于“線性穩壓器”（輸入輸出電壓呈線性動作）。與DC/DC轉換器IC（開關穩壓器）相比，具有電路結構簡單、噪聲低等特點。

*2) 負載電流、負載響應特性

從電源IC的角度來看，微控制器、傳感器等后級的電子電路都可以看作是“負載”。當這些負載工作時，會流過電流（負載電流），從而導致電源IC的輸出電壓波動（下降）。負載響應特性是指使負載電流導致波動的電壓復原所需的響應時間和電源的穩定性。

?“Nano Cap?”是ROHMCo.，Ltd.的商標或注冊商標。
