引言

隨著社會的進步以及人們生活水平的提高,各類用戶對商業、工廠、居民用電的供電可靠性要求越來越高。對10kV配電線路中比較常見的電纜線路而言,因其一般使用在人口密集區或工廠附近,如果發生故障,會造成大范圍、大面積停電。對供電企業而言,如何提高電纜線路供電質量,保證供電可靠性,降低各類故障隱患的發生概率顯得越來越重要。通過對以往電纜線路故障原因進行統計分析,發現因中間接頭故障而引起的電纜線路故障在各類故障原因中占比最大。如有方案能在確保10kV電纜中間接頭施工質量的前提下,同時避免其受周邊積水影響,并運用有效的實時監測手段對其運行狀態進行監測,對電纜線路供電可靠性的提高非常有利。

1電纜中間接頭運行現狀

對開平供電局管轄片區的電纜中間接頭運行環境進行統計,95%的10kV電纜中間接頭制作完成后放置于電纜溝或電纜井支架上,雖然在工井內有設置滲水井,但本地區降水較多,且多地水位較高,工井內排水不及時,導致電纜頭長期浸泡于水中,且未有任何保護措施。

通過對開平供電局配電運維中心、城區供電所近4年電纜中間接頭故障原因進行分析,主要原因有如下三點:(1)長時間浸泡于水中,當所在電纜線路長時間停電時,中間頭內部結構因熱脹冷縮原因進入水汽,絕緣性能下降,當線路通電時導致?lián)舸?(2)線路負荷增長,長時間處于重過載狀態,超出了電纜中間接頭額定承載能力,導致絕緣性能降低,導致?lián)舸?(3)施工工藝差或中間頭質量差,造成電纜中間接頭使用壽命縮短。

結合開平供電局電纜中間接頭運行現狀,急需一種裝置使電纜中間接頭避免浸泡于水中,且能夠監測其溫度、濕度等狀況,以消除運行電纜中間接頭的故障隱患。

2問題解決方案

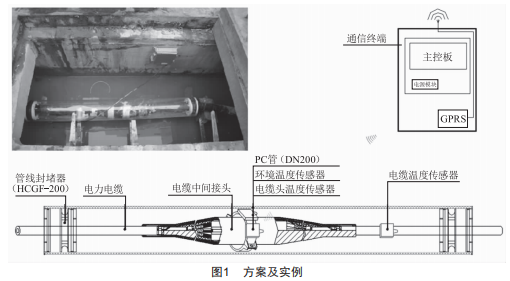

為解決中間接頭存在的相關問題,依照過程控制、事前處理原則,消除中間接頭因運行環境、施工工藝引起的潮濕、過熱等隱患,以降低電纜線路故障率。按以上思路,計劃分電纜中間接頭密封模塊和監測系統模塊兩部分以解決存在問題,如圖1所示。

2.1電纜中間接頭密封模塊

電纜中間接頭密封模塊由保護管、封堵裝置組成。保護管的選型方面,綜合考慮電纜直徑、接頭長度、管材的散熱性特性、優缺點及價格,最終采用PC透明管(DN200×1800)作為保護管,該管的特點有:(1)耐用且透明,便于觀察:(2)材料散熱性好:(3)能夠承受足夠大的壓力,且耐腐蝕。封堵裝置需能夠匹配不同型號的電纜,拆裝方便且密封可靠,最終采用HCGF-200管線封堵器。

2.2電纜中間接頭監測系統模塊

為實現電纜中間接頭運行狀態的實時監測,采用測溫、測濕、通信、電源等模塊組成監測系統。為保證監測方案技術可行性、經濟合理性、預期效果、實施的難易程度、實現目標的概率、時間性等,對方案中的每個模塊獨立進行分析比較,確定最佳方案。

2.2.1測溫模塊

(1)測溫探頭安裝方式考慮不改變電纜中間接頭整體結構、安裝方便、數據可靠有效等方面,選擇貼著中間頭表面安裝。測量方法考慮安裝環境密封,基本不受外界影響,選擇采用精度高的熱敏電阻測溫方法。經測試,該方案測量結果準確、靈敏、可靠。

(2)溫度報警值參數設定:溫度報警值分為閾值報警、相對溫升報警兩種,每種三級(關注、預警、報警)。

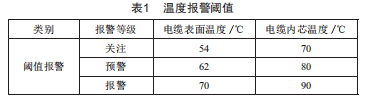

1)閾值報警:根據規范《帶電設備紅外診斷應用規范》(DL/T664一2008)要求,電氣設備缺陷溫度每升高1℃,設備的運行電流容量比額定容量減少1.8%,電氣設備連接點最高溫度不得超過規范DL/T664一2008的要求。通過相關查閱相關資料確定電纜芯溫度與表皮溫度關系,分別取表1數據為相關報警閾值。

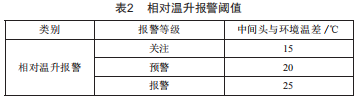

2)相對溫升報警:測溫裝置中設置三個溫度監測點,其中兩個監測電纜中間接頭溫度(取其高者),另外一個監測環境溫度。兩者溫差為相對溫升,分別取表2數據為報警閾值。

2.2.2測濕模塊

測濕模塊選用AM2302復合傳感器成熟產品,其高性價比、性能卓越、抗干擾能力強、響應快。將濕度測試探頭放置于保護管內部最下方,如果裝置內進水,漫過該裝置就能測到濕度為100%,就知道裝置內已經進水,可以通過監測主站的相關模塊發出報警短信。

2.2.3智能溫、濕度傳感器

電纜中間接頭表面溫度和環境濕度采集完成后,對相關數據進行存儲,數據積累后形成溫、濕度曲線,設定采集數據和發射數據時間間隔,完成數據處理和各功能銜接。該模塊還設有錯誤或異常自動重啟功能,使其在非故障狀態下能夠自動修復。

2.2.4通信模塊

電纜中間接頭所處環境惡劣,監測位置分散,距離較遠,而且地表禁止安裝任何設備,故智能溫、濕度傳感器采用GPRs和433M兩種通信方式將采集數據傳送至遠方主站,主站對實時數據與報警參數進行比對,當發生設定的報警事件時,報警信息以短信方式自動發送給相應人員,以達到故障提前判斷、快速定位、消除隱患的目的。

2.2.5監測系統電源

整套系統的供電采用外置鋰電池方案,電池性能穩定,續航能力強,使用壽命在兩年以上,可為整套系統提供可靠供電。電池外置,便于更換維護。

3結語

本方案在開平局"10kV醫院線與10kV東河線網架完善工程"中進行了試點應用,工程投運后檢查發現電纜中間接頭未浸泡于水中,保護模塊密封性能良好:溫、濕度監控系統對相關信息采樣準確、可靠,可實現"關注、預警、報警"等功能,實現了電纜中間接頭運行狀況的實時監測,電纜線路運行的可靠性得到了有效保障。
