引言

隨著我國社會經濟不斷發展,當今交流輸電系統的輸送容量已經無法滿足社會用電負荷快速增長的需求。在我國能源分布、負荷分布不均勻的背景下,高壓直流輸電系統發揮著巨大的效用。該系統具備功率調節快速、輸送容量大、線路損耗低等優勢。為了能夠保障高壓直流輸電系統的運行穩定性,必須確保換流器正常動作。作為整個直流系統的核心設備,換流器在保障系統正常運行中起到了決定性作用。這就需要深度加強對換流器保護的分析與研究工作,提升高壓直流輸電系統的運行效率、可靠性和經濟效益。

1常見故障位置

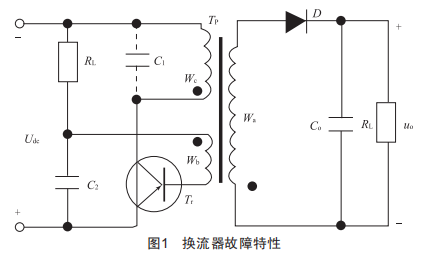

換流器的保護原則是區域故障保護動作,區外故障保護不動作。其中,區域故障主要是換流器設備故障。輸電保護系統按極配置,每極一組有s2脈動換流器,三個極的s2脈動換流器保護區保持獨立。再者,在系統正常運行過程中,換流器故障特性和單極大地回線方式類似,如圖1所示。

2常見故障保護分析

2.1閥組短路保護

該保護裝置可以直接檢測各個閥的短路、接地故障以及換流變閥的相間短路故障,避免因?yàn)槎搪饭收显斐蓳Q流閥遭受過應力。針對此類故障,換流器會自動啟動保護動作。其主要表現在:

2.1.1直流母線短路

直流母線短路主要是在交流側交替產生兩相、三相短路,增加交流電流,短路電流達到理想值,直流電流隨之衰減,此時系統會自動判定故障,并將其切除。此外,整個換流器出現直流短路故障時,交流電流增加,高低壓側直流分流器電流顯示為零,此時依然會自動保護,交流電流顯示為零。母線接地短路下部故障相當于直流線路末端短路,此時不會自動保護。

2.1.2橋臂短路

橋臂短路時交流側電流激增,甚至能夠達到兩相短路電流的.~3倍,直流電流有所下降。此時交流側電流要比直流額定電流大.倍以上,換流器做自動保護動作。在逆變側位置,增加相反直流電流,交流側電流隨之下降,可能在某個時間下降到零,但是屬于區域外故障,因此換流器保護不動作。

2.2換相失敗保護

該保護裝置可以有效檢測由于交流電網擾動、其他異常換相條件造成的換流器換相失敗,減少由于交流電網擾動導致的換相失敗次數,從而確保直流系統安全。在整流側短路中,整流側是重要的送電端,在整流側正常運行時,任何接地故障點都會導致交流電流大于額定電流,結合保護判定依據,整流側接地故障均不會啟動保護動作。逆變側一次換相失敗,直流控制系統會自動調整到可正常運行狀態,如果連續換相,則為了避免進一步惡化,就會自動啟動保護動作。如果換相失敗,直流電流會增加。如果6脈動組換相失敗,則另一組橋交流側電流與直流相等,此時不會啟動保護動作,只有在整個換流器換相失敗時,交流側電流逐漸較小到零,才會啟動保護動作。

2.3直流差動保護

在正常運行中,由于換流器出口高低壓側直流電流相同,如果換流器出現了接地故障,則部分電流會直接通過接地點,此時高低壓側電流側不等,換流器會啟動保護動作。也就是直流電差值的絕對值大于動作閾值,系統會自動動作。在出現高壓母線短路故障時,此時低壓側直流電、高壓出口直流電增加,但是高壓側直流分器位置電流為零,該故障會啟動保護動作。如果高壓側直流電增加,低壓側直流為零,判定保護依據成立,也可以啟動保護動作。中性母線短路時,低壓側分流,直流電流減少了,可以啟動保護動作。換流器內部短路也會造成低壓側分流,同樣可以啟動保護動作。

2.4直流/交流過電流保護

要想避免主流電流過大燒毀換流器,就要重點預防晶閘管損壞問題。其保護原理是檢測直流換流器電流最大值,如果故障電流超出了設定預制,此時換流器閉鎖。為采用直流運行和主保護配合形式,通常要設置保護定值、延時分段。

在交流過電流保護中,測量換流變壓器閥側Y繞組、D繞組電流,主要是采集最大值和平均值,進行差值對比。如果產生了控制故障問題或短時過載故障動作,交流保護作為其他保護系統的備用保護,在相關保護裝置不動作的前提下才會動作,所以保護定值、動作延遲較大。在逆變側,換流變橋側短路會提升交流電量,其余故障都不會產生交流過流故障。所以只在環流變橋短路故障且不動作時,換流器才會啟動自動保護動作。

3換流器保護控制策略

換流器保護控制主要分為單極故障保護控制和雙極故障保護控制。

3.1單極故障控制策略

在保護系統檢測到某個換流器產生了故障,此時向故障極發送緊急停運信號,整流站接受到命令信號之后會立刻移相1609,此時整流器處于逆變工作狀態,直流電降到零,閉鎖換流器,將直流系統開關斷開,交流側開關跳開。通過站內通信系統向剩余兩個極控制系統發送控制模式切換信號,系統自動切換到雙極直流輸電形式。改變?nèi)珮O定電流控制整定值,保障整個系統可以正常運行。此時系統功率會有所下降,只有原來的3/4。由于此時會降低傳輸功率,不會產生功率過剩的情況,所以要同時切除數據濾波器,降低無功補償量,換流母線電壓可以控制在規定范圍內。

3.2雙極故障控制策略

如果系統中兩個極同時發生故障,則要緊急停運兩個故障極。由于輸電系統沒有產生故障,為了能夠提升輸電線路利用率,可以將開關倒閘操作系統設計成金屬回線形式。此時直流功率會大幅度降低,為原來的./7左右。在直流保護系統檢測到兩個極產生故障時,會緊急啟動停運功能,將故障雙極停運:同時通過站間系統非故障極發送控制模式轉換信號,將電流控制整定值重新設定,確保整個系統正常運行。

4結語

綜上所述,為了能夠保障我國電網事業健康發展,就要加強對高壓直流輸電系統換流器保護的分析,針對換流器常見的故障部位及不同故障情況,采用不同的保護方案,并對現有的保護方案進行有效管控,提升換流器使用效能,這樣才能確保輸電系統的安全。
