引言

受到市場需求以及環保、智能制造等方面的影響,鑄造企業提高生產設備的自動化、數字化水平勢在必行,作為精鑄工藝中的關鍵工序,自動制殼線是精鑄企業在精鑄車間建設中的必然選擇。中航工程集成設備有限公司在自動制殼線控制系統的研發過程中,集成了行業先進的物聯網技術和IT技術,將自動制殼線控制系統作為智能裝備控制系統進行了實踐應用,符合智能制造的發展趨勢。

1自動制殼線工藝

自動制殼線是精鑄生產車間內的關鍵工藝設備,主要由機械手、高負載夾持器、預濕桶、漿料桶、雙層淋砂機、懸鏈輸送裝置、掛載工裝(掛架)等組成。制殼線在運行過程中,上料環節包括在裝載工位組合完成蠟件掛架,由人工將掛架旋轉并推送至裝載懸鏈工位進行裝載,然后懸鏈輸送裝置步進至裝載結束懸鏈停止,掛載工裝集成了RFID芯片用于后續的工藝識別。加工過程中,機械手根據SCADA控制系統下發的加工指令,結合RFID讀寫器讀取的芯片信息自動抓取懸鏈輸送裝置中的蠟件,并在預濕桶工位進行蠟件預濕,漿料桶工位進行面層漿料桶沾漿,淋砂機工位進行面層淋砂,然后自動放置到懸鏈輸送裝置,由懸鏈輸送裝置上的RFID讀寫器進行蠟件信息的識別,并自動反饋到wINCC控制系統中。在加工過程中,自動制殼線的正常運行需要由PLC等組成的電氣控制系統、RFID信息追蹤系統、SCADA上位控制系統進行集成控制,實現工件上料、加工(預濕、沾漿、淋砂)、下料、暫存等過程的精確加工執行以及信息追蹤。

2控制系統設計

電氣及自動化系統用于控制精密鑄造制殼系統。系統參考IEC以及中國國家標準進行設計、制造、安裝和調試。電氣及自動化系統的設計確保整個設備控制功能的完整性、可靠性、準確性以及先進性。系統給用戶預留了與其他生產線連接的接口以及與車間管理系統連接的接口。

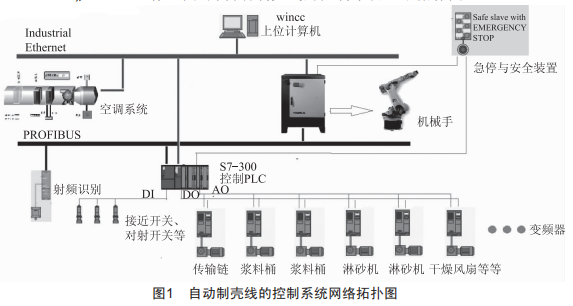

控制系統采用西門子PLC作為控制核心,通過PROFIBUS-DP現場總線與機械手控制系統、射頻識別系統等主從通信,協調機械手實現各種生產動作,采集物流跟蹤數據。PLC配以各種功能模塊采集接近開關、對射開關等數據,輸出控制變頻器、接觸器等按邏輯動作。SCADA上位控制系統與PLCCPU、空調系統、機械手控制系統通過交換機構建快速工業以太網。上位管理計算機通過組態和通信,監控傳輸線系統、機械手系統、空調系統、物流跟蹤系統、裝載卸載系統等的工作。圖1為自動制殼線的控制系統網絡拓?fù)鋱D。

3模殼跟蹤

模殼跟蹤采用RFID識別系統。RFID識別系統采用ProfibuSDP通信接口,將識別后的數據直接傳輸?shù)絇LC系統,需要時模殼管理軟件從PLC系統中讀取數據。模殼管理軟件系統會自動為出現在上蠟點的工件選擇正確的配方并保存所有的制殼配方。每個工件號碼針對每層涂層有一個合適的沾漿配方以及需要的最小的干燥時間。

RFID識別系統分為控制器、讀寫頭和載碼體。在裝卸載位置、干燥室進入懸掛鏈的入口分別設置讀寫頭,用來讀寫經過出入口的模殼的掛架編號。在每個掛架上設置有載碼體。

44SADA系統

制殼線的計算機軟件采用西門子組態軟件wINCCSV.0進行SCADA系統開發,并運行于windowSV操作系統下,具有模殼跟蹤功能和模殼管理功能。

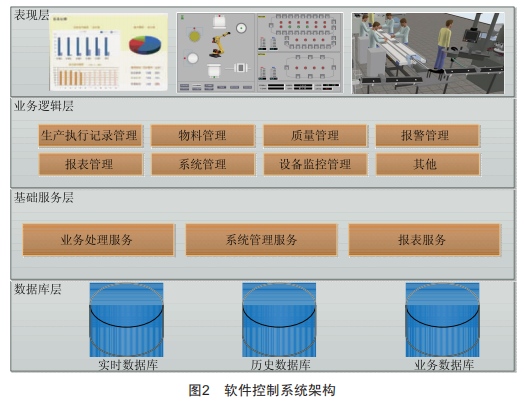

SCADA系統的制殼線軟件界面色彩美觀、直觀易懂,至少包含輸入工件號碼、存檔模殼歷史記錄、接近錯誤屏幕、操作手動功能、監督和配合工藝過程、上載/卸載工件等功能。對于每個模殼零件,保存工藝過程文件,且對每個模殼的位置進行跟蹤并作狀態報告。該系統提供工藝過程狀態圖形,并提醒超過極限的工藝條件。圖2為軟件控制系統架構圖。

5結語

自動制殼線設備結合PLC、變頻器、傳感器技術實現了對生產設備的遠程自動控制。利用先進的傳感器感知和控制產物料,結合SCADA系統實現整體管控,保障產品物料質量,解決了自動生產情況下因物料缺失或物料參數改變影響產品合格率的問題。

自動制殼線作為智能生產系統,系統的機器設備根據產品組進行工藝布局,可隨產品變化加工不同的零件,能夠根據加工對象的變化或原材料的變化確定相應的工藝流程,還能夠根據生產量的改變及時做出反應,保證經濟運行,通過采用在線監控方式、故障診斷技術,保障設備的正常運行,根據生產需要擴展系統結構,并利用不同的機器、材料、工藝流程生產一系列產品。
