引言
隨著電力技術的飛速發展,加上經濟發展的需求,為進一步保證輸電質量,高電壓變電站的建設對管型母線(管母)安裝的安全性、可靠性提出了很高的要求。新疆準北750kV變電站項目使用的是6063G-T6-小250/230型鋁鎂合金管型母線,長度為22m,在應用過程中發現,該管母存在明顯的下墜現象,導致向下的凹型形變(圖1),存在安全隱患、影響導電性能,尤其在風速達到6級以上時,形變更加明顯,嚴重影響輸電安全。
為進一步保障管母的安裝質量,提高安全性和可靠性,《國家電網公司輸變電工程標準工藝》明確要求:大跨距管型母線的下?lián)隙?lt;0.4D。為達到此項安裝標準,現有工藝普遍采用管母預拱的方法,將管母預制為拱形,再采用反弧垂安裝方法。目前多采用人工預拱的方法,人工控制手拉葫蘆或千斤頂?shù)倪\動及形變參數,管母的預拱參數控制不精確,形變誤差較大,一次性預拱成功率僅為50%,預拱質量較差,同時消耗大量的人工成本,且在預拱過程中存在較大的安全隱患。文獻運用ANsYs軟件對長懸臂龍門起重機整機結構進行了有限元計算分析,計算得到主梁的下?lián)隙?文獻提出了采用手拉葫蘆牽引方式管母預拱工藝:文獻針對比例閥在提高生產效率、易操作方面的應用進行了探討:文獻[5]介紹了先進、高效板料折彎機液壓系統的工作過程和原理,可為預拱儀的液壓系統設計提供借鑒。文獻提出通過液壓預拱裝置可提高作業質量和作業效率,但仍需進行人工上料、人工下料。經查閱文獻,目前針對高電壓管型母線實現全過程自動化預拱儀器的研究極為少見。
本研究提出了一種基于液壓系統的全自動管母預拱儀器的設計原理,能實現預拱全工程的自動化控制。本系統主要以液壓系統為動力,利用P1C和組態軟件開發控制系統,主要包含上料系統、預拱系統、下料系統、控制系統四部分,通過全自動管母液壓預拱儀的應用,很大程度上可以提高管母的預拱質量,降低人工成本,提高作業安全性。
1全自動管母液壓預拱儀的整體結構設計與工作原理
全自動管母液壓預拱儀由上料系統、預拱系統、下料系統、控制系統四部分組成(圖2),預拱過程主要包括:(1)自動上料,上料系統將儲存于托盤的待預拱管母搬運至預拱位置:(2)自動預拱,管母放置于預拱位置后,預拱系統根據設定的參數開始預拱動作,并根據預定時間進行保壓,確保管母的彈性形變恢復后,保證預拱的塑性形變符合設計要求:(3)自動下料,預拱動作結束后,上料系統的液壓缸利用夾具將拱形管母搬運至下料系統,下料系統利用皮帶傳輸系統,將拱形管母搬運至存放位置,為后期管母的吊裝做好準備。本設計通過P1C+組態軟件對液壓傳動、皮帶運輸?shù)葌鲃臃绞降目刂?實現作業過程的自動化控制。
2全自動管母液壓預拱儀的機械結構設計
2.1自動上料系統結構設計

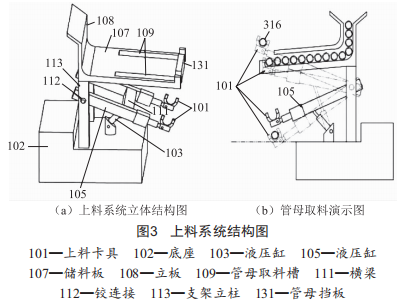

全自動管母液壓預拱儀的上料系統,由底座、支架立柱、管母儲料板、管母擋板、液壓缸、管母上料卡具等結構組成(圖3),主要通過液壓缸的運動,利用卡具完成管母在上料及下料過程中的搬運工作。其中儲料板由支架立柱至取料口方向向下傾斜,保證取出一根管母后,其他管母在自身重力的作用下,自動向取料口移動至管母擋板131,為下一根管母的取料過程做好準備,液壓缸103的兩端分別較連接于底座和橫梁111,保證在液壓缸103伸縮動作時,液壓缸105圍繞較連接112進行轉動。
管母的取料過程如圖3(b)所示,管母整齊地放置于儲料板上,數量可根據預拱需要進行調整,根據準北750kV變電站的實際施工需求,儲料板設計最多可儲存14根管母。取料動作是通過液壓缸103、105實現的:獲得取料動作的指令后,液壓缸103向外伸出,推動液壓缸105以較連接112為中心向上轉動,取料卡具101內壁與管母接觸且相切后,液壓缸103停止運動,液壓缸105外伸,取出管母(取料過程見圖3(b)虛線部分)。取出管母后,液壓缸103回縮,將管母放置于預拱系統的指定位置,液壓缸103繼續回縮,至取料卡具101完全脫離管母,并停止于管母下邊緣15cm,自動上料工序結束。
2.2自動預拱系統結構設計

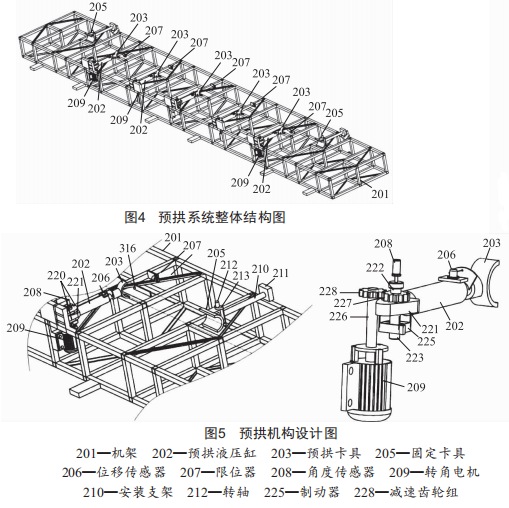

自動預拱系統是預拱儀的核心工作系統,需根據施工的具體要求及控制指令,合理控制液壓缸的運動參數完成預拱工序,且達到預拱精度要求。該系統主要由機架、固定卡具、預拱液壓缸、預拱卡具、位移傳感器、角度傳感器、限位器、液壓系統、轉角系統、常閉式制動系統等結構組成(具體如圖4、圖5所示)。上料系統將管母搬運至預拱位置后,固定卡具205固定管母兩端,預拱系統開始動作:側位液壓缸通過減速齒輪組獲得轉角電機的動力,根據控制系統設定的角度,轉動至預定位置:預拱液壓缸根據設定的動作順序和伸出長度完成動作,在液壓缸推力的作用下,管母發生拱形形變,達到形變參數后進入保壓階段,達到設定保壓時間后,預拱系統發出音響信號警報,提示操作人員預拱工序結束,可進入自動下料階段。
機架201是預拱系統的基礎,是固定卡具205、預拱液壓缸202、液壓系統、轉角系統等機構的安裝基體,為槽鋼焊接而成,需滿足預拱過程中的強度、剛度及穩定性要求(圖5)。其中固定卡具205通過轉軸212較連接于安裝支架210,能夠隨著管母的形變實時調整角度。液壓缸202(中位)只進行直線伸縮動作:液壓缸202(側位)較連接于機架上,通過減速齒輪組228獲得電動機209的轉動動力,預拱動作開始時可根據設定參數轉動至管母弧形形變的徑向位置,避免在管母形變過程中受到切向推力。
預拱工作過程中,角度傳感器208實時監測液壓缸202(側位)的轉動角度,當轉動角度達到設定參數后,常閉式制動器225斷電,進入制動狀態,確保預拱動作開始后,側位液壓缸不會因徑向受力發生偏移:位移傳感器206實時測量液壓缸202的伸出量,控制精度為0.1mm,并將位移信號實時傳輸給控制系統,當伸出量達到設定參數后,液壓系統斷電,在液控單向閥的作用下進入保壓狀態:限位器207作為預拱系統的安全保護裝置,當管母預拱形變達到設定參數后,若位移傳感器失效,則會觸發限位器發出信號,預拱系統全部斷電,進入保壓狀態,并發出音響警報信號,避免因位移傳感器失效造成的預拱質量不達標和安全事故等情況發生,起到雙重保護作用。預拱工序完成后,液壓缸202同時回縮至原始位置。
2.3自動下料系統結構設計

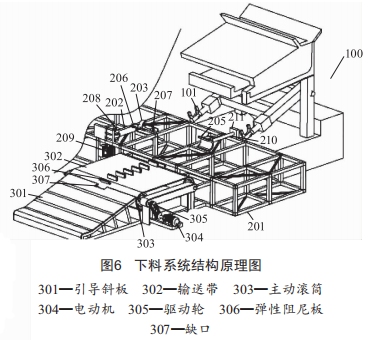

下料系統主要由機架、輸送帶、主動滾筒、電動機傳動機構、驅動輪、阻尼板、從動滾筒、引導斜板等組成(圖6)。下料系統主要采用皮帶輸送機構,驅動輪305將電動機304的動力傳遞至主動滾筒303,帶動皮帶302轉動,皮帶上安裝若干彈性阻尼板306,阻尼板間距為35cm,保證下料時為管母提供足夠的推力,引導斜板301與主動滾筒處皮帶相切,并在對應位置設置缺口307,確保阻尼板能無阻力通過。
自動下料工序通過上料系統的液壓缸和下料系統配合完成:預拱工序結束后液壓缸103向上推動液壓缸105轉動,上料卡具101將管母與機架分離并提升至設定高度,液壓缸105向下料系統方向伸出至輸送帶上方指定位置,液壓缸103回縮帶動液壓缸向下轉動,將管母放置于輸送帶上,液壓缸103繼續回縮至卡具101完全脫離管母,而后輸送帶轉動將管母輸送至引導斜板上,管母在重力作用下向下滑動至預定位置,輸送帶停止運動,液壓缸103、105按照設定程序恢復最初狀態,下料工序結束。
3結語
本研究針對管母預拱問題開發設計了全自動管母液壓預拱儀,主要包括上料系統、預拱系統、下料系統、控制系統四部分,可進一步促進管母產生的塑性變形符合預拱需求,提高預拱精度和一次性預拱成功率,同時降低人工成本,與傳統預拱方法相比在很大程度上提高了預拱效率,促進了高電壓管型母線預拱的標準化建設,同時本設備可實現自動化控制,很大程度上提高了預拱作業安全性。
