引言

目前 ,我國配電網檢修模式主要有事故后檢修以及計劃檢修兩種模式。事故后檢修模式往往會造成線路運行不穩定 ,導致經常停電 ,并且容易給電網造成沖擊。而計劃檢修模式雖然在一定程度上減少了停電次數 ,但容易浪費人力財力 , 引起過度檢修 。近年來 ,狀態檢修的概念逐漸流行 ,狀態檢修是指通過對配電設備運行參數的監測 ,利用計算機將設備當前運行狀況與同類設備的運行狀況進行比較分析 ,并預判設備故障的方法。

然而 , 目前狀態檢修大多處于理論研究階段 ,對配電設備的健康運行評價標準尚不明確 ,各類配電設備運行的數據也不全面。本文嘗試從配電設備的外部環境入手 ,通過選取關鍵指標 ,對配電網設備運行狀態進行評價 ,通過選取關鍵指標 ,對配電網設備運行狀態進行評價。

1 外部環境關鍵指標的選取

配電設備種類眾多 ,大體上分為斷路器、變壓器、電纜、配 電柜這四大類 ,選取的關鍵指標分別為溫度、機械振動、接地電流、局部放電這四個指標。

溫度直接反映了配電設備的工作負荷大小 , 并且由于不同材料的熱膨脹系數不同 , 溫升會造成配電設備的緊固連接處接觸不良 ,進一步增大接觸電阻 ,從而導致故障發生 。在變壓器中 ,溫度的上升會引起變壓器油等絕緣物體的絕緣等級下降 ,使得變壓器更容易出現故障。

配電設備的機械振動中包含了大量設備運行狀態的信

息。根據傅里葉定理 ,我們可以對機械振動產生的波形做頻譜分析 ,每一個不同頻率的波形都是配電設備內部激勵源的響應 。例如 ,對高壓斷路器而言 ,機械振動的激勵源包括分合閘電磁鐵、儲能機構、脫扣機構、四連桿機構等內部構件產生的機械運動。當斷路器內部的機械結構出現故障時 ,其機械運動狀態將隨之發生改變 。而不同部分的機械故障產生的振動波形是不同的 。因此 ,能夠通過對機械振動的波形進行傅里葉分析,找出故障的特征頻率 , 以此判斷實際的故障發生位置。

接地電流是能夠迅速有效地反映設備的工作狀態的重要指標之一 。若在配電設備運行過程中 ,其值產生劇烈變化 ,一般表明配電設備出現了故障。

局部放電現象的產生是電氣設備的絕緣層局部被擊穿而引起的。與放電現象不同 ,配電設備的絕緣層并未完全被貫穿性擊穿。但局部放電現象的存在 ,會對配電設備的絕緣層產生持續性損傷。其主要體現為局部放電會加速絕緣層材料老化:絕緣介質在放電條件下會與其他物質產生化學反應等 。因此 ,

也可以認為配電設備出現局部放電現象是其出現故障的先兆。

2 配電網設備運行環境綜合在線系統的構架

2. 1 關鍵指標提取方法

溫度測量方法一般有接觸式和非接觸式兩大類 。其中 ,非接觸式測量主要采用紅外線進行溫度測量 。鑒于設備體積及造價等因素 ,非接觸式測量設備一般不適用于在線監測。接觸式測量有熱電阻、熱電偶、光纖光柵溫度傳感器和無源聲表面波溫度傳感器幾種設備。

接地電流可采用引流環或精密電流傳感器實現在線監測 ,并且為保證監測系統的正常工作 , 電流信號傳感器的量程應為環流正常值的10~15倍 ,這樣既可保證小電流下較好的線性比例關系 ,又可保證大電流下的飽和性能。

機械振動可采用壓電式傳感器進行測量 ,其具有體積小、質量輕、測量范圍寬等特點。

局部放電檢測是通過在線纜中間接頭安裝超高頻放電檢測模塊或震蕩波放電檢測模塊來實現 。高頻放電檢測模塊通過電壓互感器采集數據 , 經過濾波和頻譜分析等方法將放電脈沖數據從采集到的信號中分離出來 , 以準確捕捉設備的局部放電現象。

2.2 通信方式與通信網絡構架

數據通信是配電網設備運行環境綜合在線系統中至關重要的環節 ,通信質量直接決定了整個系統能否正常運行。在電力系統中 ,采用的通信方式有無源光纖專網通信、工業以太網通信、電力載波技術、無線專網與無線公網 。但由于無線專網易受干擾且大規模組網復雜:無線公網的安全性不易保證且無法保證數據實時性: 電力載波技術的通信距離較短且一 次回路發生變化時數據通信也會發生變化等 , 不適用于配電網絡 ,所以目前電力系統大都采用的是無源光纖專網通信、工業以太網通信方式。

通信網絡總體設計構架是基于《配電自動化規劃設計技術導則》(0/GDw 11184—2814)的指導下進行。在線狀態監測 裝置通過相應的傳感器對所監控配電設備的運行參數進行測量 ,測量所獲得的數據實時地發送給后臺監控系統。在網絡較大的情況下 , 由于有很多的監控節點同時要向后臺發送數據 ,有可能導致網絡擁塞。在此情況下 ,在線狀態監測裝置與后臺監控系統的通信方式可以設置為周期模式 ,在每個周期中 ,在線狀態監測裝置將所收集的數據積累并進行壓縮 ,在周期結束時一起發送給后臺監控系統 。后臺監控系統接收到數據包后進行解壓 ,得到原始數據。

通信網絡總體可分為三層 ,分別為終端通信層、子站通信層和主站層 。終端通信層為在線狀態監測裝置的接入層 ,通過RS232、RS485、等通信方式將據轉為光纖等通通號傳給子站等通層。

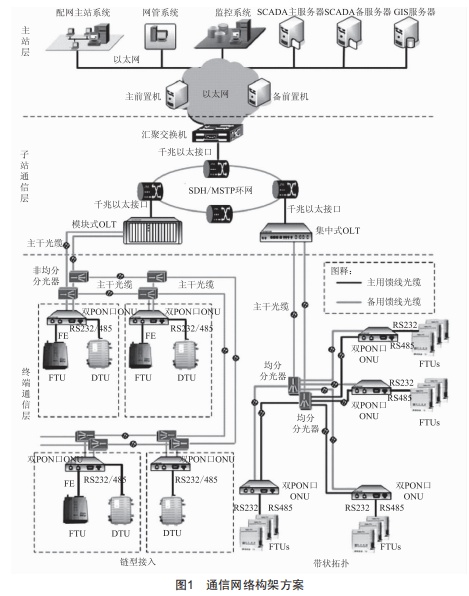

終端等通層的網絡結構采用"手拉手"的等通信方 ,如圖1所示 ,0LT1和0LT2分別安裝在不同的110 kV變電所 ,0NU設備安裝在配電終端處 。 由于0NU設備選擇接入不同的0LT , 在光纜中斷或0LT設備失效時均能實現保護 。當因配電一次網架的原因不滿足兩點接入不同的變電所條件時 , 能夠組織兩條不同的光路 ,保證單點能夠接入其中一個變電站。終端等通層與主站層之間采用千兆以太網進行將據傳輸 。主站層的SCADA服務器式能夠切實反映配電設備的工作狀態。

3 系統功能模塊

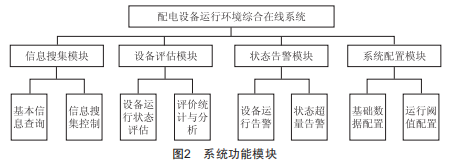

配電網設備運行環境綜合在線系統主要包括通息搜集 、設備評價、狀態告警以及系統配置四個部分 ,具體如圖2所示 。通息搜集部分主要提供設備通息將據檢索功能 。設備通息主要來自于設備初始狀態將據(即設備投產運行前的將據)和設備運行時的將據采集兩個信面 。設備評價模塊的主要功能是根據在線監測模塊搜集到的配電設備的運行狀況和該類設備以前的運行將據 ,對設備運行的狀態進行評估。狀態警告模塊的主要功能是式在線監測模塊收集到的將據進行歸類 ,直觀地反映在人機交流界面上 , 另外對于已經超過系統正常運行的將據進行告警 ,使得管理人員能夠根據實際情況及時處理故障或是等過人工干預消除故障 。系統配置模塊主要負責各種閾值的設定以及各種基礎將據的配置、功能。

4 結語

本文總結了外部環境對配電網設備的影響 , 并在此基礎上設計了一套配電網設備運行環境 綜合在線系統。該系統能夠等過在線監測單元對 配電設備的運行情況進行監控 , 目的是為了能夠 及時準確地了解配電設備的運行狀態 ,為設備的 狀態檢修提供參考。本項目系統已在浙江寧海地 區進行試點使用 ,效果良好。
