引言

生物電現象是生物活動的基本特征之一,腦電波是生物電的一種。人類在進行思維活動時,在大腦產生的生物電信號主要表現為腦電波,通過將腦電波模塊的電極貼片放置在額頭與耳垂處,對腦電波進行測量與研究。自20世紀以來,人們對腦電波的研究逐漸深入,拓寬了對人腦的認識。未來,人類若能夠?qū)Σ煌说哪X電波參數特性進行提取,將它應用于安保方面,其安全性會比目前的指紋、虹膜掃描等方法更高:腦電波技術還可以為殘障人士服務,比如用腦電波進行運動控制的智能輪椅等,通過人腦的控制改變輪椅的運動姿態。

根據對腦電波信號的采集與分析,結合LabV1Ew虛擬儀器設計,本文研發了基于腦電波信號控制的意念可控?zé)?利用Mindband腦電波傳感器采集腦電波信號,再通過內部的ThinkGear芯片對采集數據進行技術處理,經藍牙模塊將數據傳輸進上位機所在的LabV1Ew中進行數據包解析與提取,最終實現人腦對燈具開關的控制。

1意念可控?zé)舻脑O(shè)計原理

意念可控?zé)舻脑O(shè)計是基于神念科技的腦電波傳感器Mindband的二次開發,可進行由腦電波信號控制燈具開關狀態的研究。Mindband腦電波傳感器采用腦機接口技術采集腦電波數據,通過內部ThinkGear芯片對采集的數據進行處理,經內置藍牙提供數據發送。意念可控?zé)粝到y(tǒng)中,藍牙模塊接收到的數據包經上位機LabV1Ew解析后,再通過PC1二6221數據采集卡傳送數據到nextboard,進而實現對虛擬燈具開關進行控制的預期目標。意念可控?zé)舻南到y(tǒng)框圖如圖1所示。

2腦電波信號的采集系統硬件設計

2.1TGAM模塊及輔助裝置

整個獲取腦電波數據的系統由TGAM模塊、Bluetooth模塊、耳夾、干電極、電源等組件組成。由TGAM模塊、Bluetooth模塊、干電極、耳夾、電源構成的部分可以完成腦電波的采集和特性的提取,軟件內編入對應的算法,將采集的腦電波轉為可讀信號,功能的實現依靠不同頻率的腦電波信號,可以處理并輸出腦電波頻率譜、腦電波信號質量、原始腦電波數據和Neurosky的esense參數（皺眉偵測）。

2.2數據采集模塊

系統采用的是N1PC1二6221數據采集卡和nextboard,整個系統從被測對象開始,將信號送至數據采集卡進行采集,然后用LabV1Ew進行處理。PC1二6221數據采集卡具有2路16位模擬輸出,可溯源至N1sT的校準證書:還有70多個信號調理選項,可關聯D10,是N1二DA0mx驅動軟件和N1LabV1EwsignalExpressLE交互式數據記錄軟件。它具有5倍采樣速率的高速M(fèi)系列和4倍分辨率的高精度M系列可供選擇。根據設計所需實現的功能,利用PC1二6221多功能數據采集卡的模擬輸入端口、模擬輸出端口。nextboard具有6個獨立實驗插槽,可支持6種不同實驗聯動工作,其中有4個模擬插槽和2個數字插槽。nextboard可為實驗提供5個電壓等級的大功率獨立電源,它的面板支持自搭電路,但是需要N1M系列或x系列數據采集卡支持。本文采用的數據采集卡是PC1二6221,可作為N1數據采集卡接線端子,配合實驗使用。

2.3LED燈

系統需外接一個LED燈或在程序中添加指示燈,通過皺眉控制LED燈的亮滅。

3軟件設計

3.1軟件開發環境一LabVIEw

LabV1Ew是一種用圖標創建應用程序的圖形化編程語言,采用數據流編程方式,程序框圖中節點之間的數據流向決定了V1及函數的執行順序。

通過LabV1Ew的圖形化方法,可以加速開發,也可以很直觀地看出參數的變化,在V1的技術支持下,用戶可以任意設計自己的儀器系統,集測量?jī)x、記錄、信號分析、控制等功能于一體,通過在同一基本硬件上配置不同的軟件實現。

3.2系統軟件設計

3.2.1設計方法

程序設計框圖如圖2所示,LabV1Ew接收到數據后,先判斷數據是否完整,如果接受完成則開始解析數據,解析出可利用的參數為皺眉信號。利用解析出的皺眉信號控制LED的亮滅。當參數達到一定閾值后,LED點亮:當參數連續兩次達到一定的閾值時,LED熄滅。

3.2.2腦電波信號采集及分析

(1）腦電波信號采集。此研究采用民用腦波獲取模塊TGAM模塊,將電極置于額頭處,將兩個電極分別夾于兩個耳垂,便可以獲取腦電波數據。再通過其內置的算法,將噪聲過濾并采用藍牙模塊將數據傳輸?shù)诫娔XLabVIEw中,通過設計算法分析傳輸過來的數據包,得到對應的數值。本項目是通過LabVIEw設計串口程序來分析所獲取的數據包。

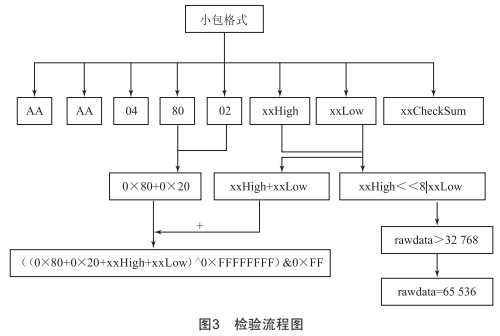

(2）腦電波信號分析。利用TGAM模塊采集到的腦電波信號通常以數據包的格式展現,數據包格式以及對原始數據包的處理與校驗流程如圖3所示。首先,將采集好的數據包存放在數組中,并在波形圖以及文本框圖中顯示。如圖3的小包中只有rawdata為有用數據,可以說一個小包就是一個原始數據,大約每秒鐘會有512個原始數據。將04后面的4個字節加起來,取反,再取低八位,如果算出來的sum和xxChecksum是相等的,則說明此包是正確的,然后再計算rawdata,否則直接忽略此包。當丟包率在10%以下時,不會對最終結果造成影響。

3.2.3燈亮滅控制

通過腦電波皺眉動作的監測,發現皺眉帶來的波動幅值明顯高于原始腦電波信號,如果不停地皺眉,則幾乎會覆蓋原始純凈腦電。所以,通過皺眉一次帶來的幅值上升可用來控制LED的點亮,通過皺眉兩次可用來控制LED燈的熄滅。

4結語

本文通過LabVIEw串口程序來收集皺眉信號,以通過皺眉一次和兩次實現對燈具開關的控制。皺眉一次可實現LED的點亮,皺眉兩次可實現LED的熄滅。目前可以通過皺眉一次和皺眉兩次控制LED的亮滅,后續還會進一步優化此設計,不僅通過眨眼信號可以控制開關,甚至當我們腦海里想的是開燈時,燈就會打開,實現真正的意念可控。
