如果電機的初始速度和啟動時間不是時間關鍵的，并且在應用中可以接受更長的啟動時間，另一種方法是在啟動期間將隔離式 DC/DC 轉換器的輸出電壓鉗位一段比電機的電氣時間常數。使用固定頻率控制器，您可以鉗制最大占空比。在電感-電感-電容 (LLC) 諧振轉換器等變頻轉換器中，您可以鉗位最小開關頻率。

使用鉗位可以使隔離式 DC/DC 轉換器的輸出上產生一個很小的初始電壓并持續足夠長的時間，以使電機緩慢轉動并開始產生反電動勢，如圖 3所示。因為初始電源電壓很小，電機的電流需求被限制在一個更接近其穩態值的值。在產生反電動勢并且電機電流達到穩定狀態后，隔離式 DC/DC 的輸出電壓可以安全地上升到標稱輸出電壓，同時避免轉換器內出現過電流應力。

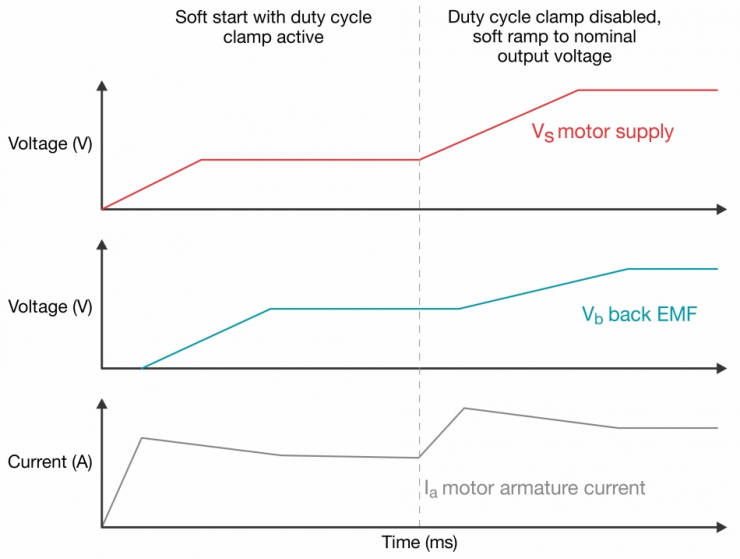

圖 3使用占空比鉗位啟動可實現較小的初始電壓。

將鉗位電路置于隔離式 DC/DC 轉換器的初級側，無需單獨的輔助電源。圖 4顯示了使用通用比較器和幾個小信號晶體管的示例實現。此特定示例將鉗位電路與UCC256402控制器配對，該控制器具有 5.6 V 的固定 FB 引腳電壓，用作半橋 LLC 諧振轉換器的最小頻率鉗位。

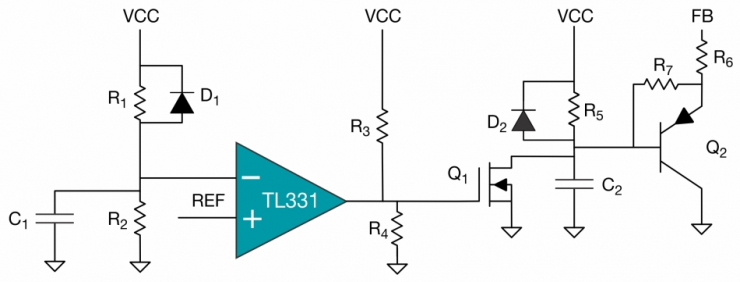

圖 4初級端鉗位電路使用一個通用比較器和一對小信號晶體管。

在鉗位的初始狀態下，Q1 和 Q2 都導通，C1 和 C2 上的初始電壓均為 0 V。由于 Q1 將 Q2 的基極拉至地，與 V FB – 0.7V/R 6成比例的電流 從隔離式 DC/DC 控制器的 FB 引腳流出。對于 UCC256402 控制器，該電流吸收器將 VCR 柵極關斷閾值限制為 3 V ± ((82 μA – I sink ) × 100 kΩ)，從而提供頻率鉗位功能。鉗位有效的時間量由 C1、R1 和 R2 形成的 RC 時間常數以及當 C1 上的電壓大于TL331比較器的參考電壓時設置，如圖 5所示。

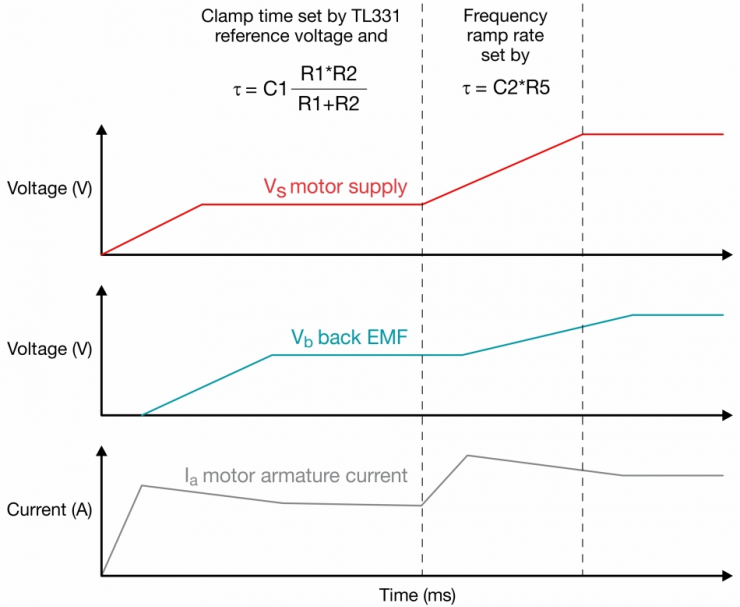

圖 5顯示了鉗位電路狀態與輸出電壓上升的關系。

由于 TL331 是一個集電極開路比較器，它會將 Q1 的柵極下拉至地，從而關閉 Q1。當 C2 上的電壓開始通過 R5 充電時，從 FB 引腳拉出的電流量會緩慢減少，從而使頻率鉗位電路逐漸釋放。D1 和 D2 用作鉗位電路的快速復位，以便在從初級側電路移除偏置時快速對 C1 和 C2 放電，例如在故障保護的情況下。

峰值電流比較

上述電路使 500W 連續導通模式 (CCM) PFC 升壓轉換器和隔離式半橋 LLC 轉換器參考設計能夠成功啟動并為車間真空吸塵器供電。圖 6所示的波形說明了電源的輸出電壓 (10 V/div) 和沒有頻率鉗位的電機的電流需求 (50 A/div)。電機的峰值電樞電流為 186 A。在電機開始轉動后的 300 ms 內穩定到 25 A 的穩態電流之前，會出現 200 ms 的顯著電流應力。

圖 6波形顯示了沒有頻率鉗位的電機電源電壓和電流。

圖 7中的波形說明了電源的輸出電壓 (10V/div) 和啟動期間啟用頻率鉗位的電機的電流需求 (10A/div)。峰值電流略高于 35 A，更接近電機的 25 A 標稱額定值。電機開始轉動后，電機電流在 3 秒內達到穩定狀態。

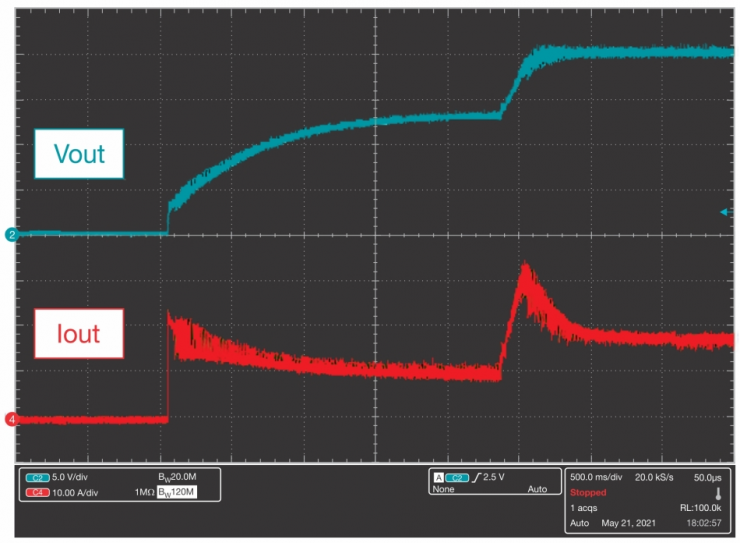

圖 7波形顯示了帶頻率鉗位的電機電源電壓和電流。

包含一個簡單的鉗位電路可滿足啟動 DC 電機的目標，同時避免 AC/DC 電源中的高電流應力，并且與其他方法相比可節省大量材料清單 (BOM)。這種方法也可以與非 LLC 拓撲結合使用，通過連接到 PWM 控制器的 COMP 引腳來充當占空比鉗位。設計一個 AC/DC 電源來支持電機控制的全峰值負載需要能夠提供超過五倍于穩態電機電流的能力。

對于 PFC 和隔離式 DC/DC(例如交錯式 CCM PFC 和相移全橋)來說，這種顯著的功率水平和電流壓力需要更昂貴的拓撲結構，這會顯著增加 BOM 成本。與輸出恒流限制相比，鉗位電路還可以節省 BOM 成本，因為它不需要單獨的隔離輔助電源，并且比包含大型電容器組要小。使用占空比或頻率限制可以實現更便宜、更小的隔離電源，同時仍能滿足 PMDC 的電源需求。
