引言

在變電站中,設備數量眾多且區域范圍廣,因為運維管理和檢修工作的安全要求,需要在許多地方設置鎖具,以防止誤入間隔和誤操作等。這就導致了變電站內鎖具繁多,一方面在開鎖過程中需要找到對應的鑰匙而需耗費大量的時間,影響了工作效率:另一方面,因為需要對眾多的鑰匙進行管理,有較大概率會出現誤開鎖的情況,有較大的安全隱患。另外,在保護屏柜中,需要設置具有防誤功能的安全標示牌,如"設備運行中""在此工作"等。但傳統的安全標示牌是單獨設置的,無法與鎖具形成聯鎖,導致工作人員可能擅自更改安全標示牌,具有一定的誤操作風險。最后,鎖具多為民用產品,品質良莠不齊,在戶外環境下易腐蝕生銹,導致難以開啟,延誤操作時間。另外,所有傳統的鎖具均無法對開鎖進行記錄,不利于變電站對鎖具進行有效管理。

以某地500kV變電站為例,其各類出入門、設備箱柜門、保護屏柜門、爬梯門等,有各種類型鎖具近十種,其同類型的掛鎖鑰匙也不相同。若采用傳統鎖具,有幾百把鑰匙,這就給變電站運維人員和檢修工作人員管理和使用鑰匙帶來了極大的不便。另外,在眾多無人值守變電站中,傳統的鑰匙管理制度更加難以執行,造成鑰匙容易丟失、被復制,安全難以得到保障。

1鎖具與安全標示一體化智能防誤系統簡介

針對以上變電站鎖具及安全標示牌的現狀及問題,鎖具與安全標示一體化智能防誤系統,將采取智能鎖具與安全標示一體化的技術思路,將重要區域設備如保護屏柜門鎖與安全標示進行一體化設置(安全標示牌可以直接可插入鎖具）,并通過授權使智能鑰匙開鎖,在權限范圍內一把鑰匙可以打開已經授權的多把鎖具,以技術手段來防止誤入間隔和誤操作。該系統可以推廣到變電站其他區域,根據不同的設備類型,采用不同類型防盜防撬防腐蝕的高質量智能鎖具,使開鎖步驟化繁為簡。系統需有效授權,實現了開鎖操作方便、可記錄。

該鎖具與安全標示一體化防誤系統由通信/充電適配器、智能鑰匙、緊急解鎖鑰匙、智能鎖具組成。通過一體化防誤系統,所有變電站設備如繼保室、屏柜、箱體和爬梯等鎖具均只需一把授權后的智能鑰匙即可打開,在便捷操作的同時,實現了人員出入權限管理、開鎖設備受控、開鎖行為記錄等功能,實現了變電站鎖具一體化管理。

2鎖具與安全標示一體化智能防誤系統在變電站的應用

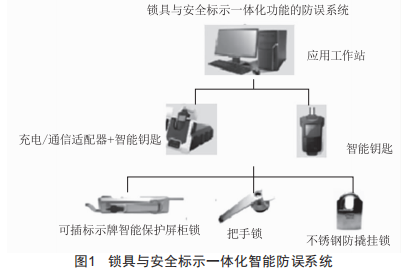

根據對某地500kV變電站多年的運維經驗及對各類鎖具的考察,結合該變電站的管理實際需求及運維特點,決定采用該鎖具與安全標示一體化智能防誤系統,在該變電站的設備屏柜、爬梯門等重點管理設備上實現智能鎖具管理。該系統主要由圖1所示設備組成。

該變電站的鎖具與安全標示一體化智能防誤系統采用單站模式,由防誤管理工作站、通信/充電適配器、智能鑰匙、緊急解鎖鑰匙、智能鎖具(智能屏柜鎖、把手鎖、不銹鋼掛鎖等）組成。其中,防誤管理工作站作為該系統的決策機構,負責數據存儲、狀態展示、開鎖授權、通信管理等:通信適配器負責管理軟件和智能鑰匙之間的信息交互:智能鑰匙作為系統的執行機構,接收防誤管理系統下發的開鎖授權,負責開鎖操作、記錄采集等:緊急解鎖鑰匙用于緊急情況下的開鎖操作:鎖具為閉鎖機構。工作人員只需持已授權的智能鑰匙即可開展相關授權范圍內的開鎖工作,在大大提高工作效率的同時,采用技術手段避免了誤入間隔和誤操作。智能鑰匙能夠自動上傳記錄,提高了管理效率,對于誤入間隔和誤操作行為還可以查閱操作記錄,追查責任人,讓管理真正落地。

3鎖具與安全標示一體化智能防誤系統的優點

該智能防誤系統具有以下優點:

(1）管理范圍廣,可以對電力設施內(設備區、辦公區、生活區）與安全生產有關的各類門及手動設備操作機構進行統一管理。

(2）圖形授權管理軟件設有嚴格的權限管理功能,可安全快速獲得授權。

(3）通信/充電適配器是智能鑰匙與主控機信息溝通的橋梁,可為智能鑰匙充電,可自動回傳或同步鑰匙數據。

(4）智能鑰匙可識別和開啟系統配置的所有鎖具,嚴格依據授權進行開鎖:鑰匙體積只有微機五防鑰匙的1/5,功耗極低。

(5）完全采用離線式鎖具控制方案,現場無任何電纜線,成本低、可靠性高、施工方便。構建系統時,只需將鎖具安裝到指定位置,再將對應的鎖具編碼數據寫入軟件數據庫即可。

(6）鎖具可對各類出入通道門、設備箱柜門及手動設備操作機構進行有效閉鎖,根據不同的設備或區域,可選擇不同的鎖具,每把鎖具內均設有全球唯一的1D編碼,可由智能鑰匙識別和開啟。

(7）系統所有數據采用統一入口進入系統后進行管理,維護快捷方便,可移植性強,運行環境要求簡單,穩定性強,具有較高的安全性。

4結語

在試點應用的變電站,采用鎖具與安全標示一體化智能防誤系統后,工作人員僅需攜帶一把已授權的智能鑰匙,即可對站內指定的設備進行巡檢,極大地減少了運維人員工作量,簡化了開鎖程序,縮短了巡檢時間。在提高運維人員工作效率的同時,通過技術手段防止了誤入間隔和誤操作,有效加強了變電站對安全生產的管控。
