引言

變電所實行無人值班后,調度員和監控值班員的工作主要依賴于調度自動化系統的信息,而各個綜合自動化廠家由于研發水平各有差異,誤遙信在各個地方都有可能會或多或少地出現。

1一起誤遙信的故障現象

某日,35kV南郊變電站10kV南星133線路電流1段跳閘,重合又跳。調度自動化系統僅收到136開關的跳閘信號,但是在信號的反映上缺少重合又跳的過程。在該線路跳閘5min后,由監控值班員對該線路進行試送電,并送電成功。

35kV南郊變采用IEC104和101兩種規約進行信號上送,信號發生時調度自動化系統為B機值班,值班通道為101通道。通過檢查兩臺前置機的日志發現,主備通道反映跳閘的日志信息一致,變位遙信與soE上送的信息一致,兩臺前置機上的信息一致,所有現象均表明主站系統未收到重合又跳導致開關由分到合,再由合轉分的信息。在35kV南郊變現場檢查了133保護測控裝置、后臺監控系統,也未正確反映當日133線路重合又跳的過程。

2遙信信息傳輸及原理

2.1遙信信息傳輸環節

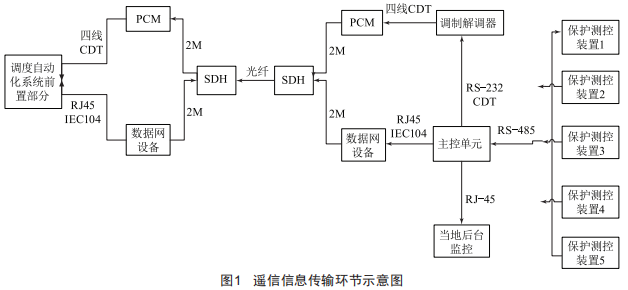

現場設備動作后產生變位信息,保護測控裝置收到后,發送給總控單元和當?shù)乇O(jiān)控自動化系統,最終由總控單元經通信設備轉發至主站調度自動化系統,如圖1所示。

2.2遙信信息上送原理

一般開關位置發生變位以后,保護測控裝置會記錄下變位遙信時間,然后立即以變位遙信(不含時間）、事件報文(含時間）或兩種方式同時向上級通信裝置報告。該保護測控裝置僅采用事件報文的方式。主控單元規約程序Dcb一tk收到保護測控裝置的事件報文,向數據庫任務Db一tk中轉發,然后Db一tk任務將該報文分發到后臺規約任務EsT一tk、CDs調度任務、IEC1H4調度任務中。在這三個任務中(后臺規約任務EsT一tk、CDs調度任務、IEC1H4調度任務）先組織變位遙信報文,再組織事件順序記錄報文。后臺或調度自動化系統收到相應報文后進行解釋、處理并顯示在告警窗口。

3原因分析與防范措施

3.1原因分析

通過對調度自動化系統、現場實際情況以及遙信信息的傳輸環節進行初步分析,造成此次誤遙信的可能原因包括:

(1）開關沒有動作。開關由于線路故障跳閘之后,保護測控裝置雖然發出重合閘命令,但是開關并沒有動作,當然也不會出現再次分閘的現象。但是該原因基本可以排除,因?yàn)樵谔l5min后,進行了試送并試送成功。

(2）保護測控裝置由于合后繼電器性能降低,不能在規定時間內正確反映位置信號。在事后的調查中發現,該站的開關位置信號在設計時均取的是合后繼電器節點,而沒有采用硬節點方式。由于各種因素的影響,使得該繼電器雖然能夠反映位置,但是在時間上達不到要求。

(3）主控單元程序跑偏。主控單元負責向調度和當?shù)乇O(jiān)控后臺轉發遙測、遙信的實時信息。由于主控單元的程序存在缺陷,在特定的情況下可能出現跑偏,導致漏報信息。

基于對以上可能原因的分析,使用保護校驗儀在現場進行了試驗。

(1）首先保持原有現場,實際模擬重合又跳的過程,發現開關均能夠正確動作,而裝置、后臺及調度并沒有后來的開關合、分的記錄。這個試驗共模擬了1H次,均出現該現象。

(2）模擬單一的開關分合。此時裝置、后臺及調度均能正確顯示。這個試驗也模擬了1H次,1H次中裝置、后臺及調度也均能正確反映開關位置。

(3）更換CPU板(合后繼電器在該板上）,再模擬重合又跳的過程,發現開關均能夠正確動作,而裝置、后臺及調度也有重合后的合、分的記錄。這個試驗共模擬了5次,5次現象均一致。

通過以上三個試驗,確認了該保護測控裝置由于合后繼電器性能降低不能在規定時間內正確反映位置信號是造成這次漏遙信的重要原因。

32防范措施

針對這次出現的誤遙信現象,應從以下幾個方面予以防范:

(1）開關、刀閘等位置信號原則上采用硬節點方式進行采集,不宜使用其他方式進行采集[3]。

(2）設備投運前,優先采用模擬傳動試驗進行遙信核對,然后采用單個遙信核對。

(3）按照檢驗規程要求,加強設備的定期檢驗。

4結語

誤遙信的問題直接關系到電網的正常調度,嚴重時可能會出現假象,造成設備損壞事故或誤調度。因此,在實際工作中,一旦出現誤遙信現象,自動化工作人員一定要全面考慮各種因素,不要受表面現象的干擾而作出臆斷結論,堅持"實踐是檢驗真理的唯一標準",堅決將誤遙信問題徹底解決。
