引言

隨著科技進步和信息化建設的不斷發展,以"信息化、數字化、自動化、互動化"為特征的智能設備建設逐漸深入,變電站智能巡檢機器人進入了推廣應用階段,由于變電站智能巡檢機器人大多搭載可見光攝像機與紅外測溫儀進行設備狀態和故障檢測,受限于檢測手段,機器人發現的故障大多處于故障晚期。運用紫外電暈檢測系統對變電站設備進行局部放電檢測,可以了解電力設備的絕緣狀況,并發現設備早期故障。使用變電站巡檢機器人搭載紫外電暈檢測設備可以有效解決目前的問題,不僅有利于提高變電站巡檢的自動化程度,而且可以提供設備故障的早期預警,提高變電站運行的安全性和信息化水平。

1變電站巡檢機器人在線紫外電暈檢測系統設計

變電站巡檢機器人通過云臺搭載檢測設備進行設備巡檢,檢測設備被封裝在檢測探頭中,檢測探頭和云臺的機械連接和電氣連接具備快速安裝拆卸能力。

為提高變電站機器人的利用率,提出將紫外電暈檢測系統設計成一個檢測探頭。紫外檢測探頭主要由外殼、紫外電暈檢測設備、可見光相機以及其他輔助設備構成,紫外電暈檢測設備實現對變電站設備局部放電進行檢測,可見光相機完成視覺伺服,精確定位設備位置。

為實現紫外電暈各檢測探頭能夠快速地與機器人本體進行連接并保證快速拆換,需要對檢測探頭的電源及通信進行統一,檢測探頭通過電源接口和通信端口與外部機器人本體連接。機器人本體通過電源管理系統提供12'電源并采用航空插頭與外部設備進行對接。通信端口統一使用網口進行對接。

2機器人在線紫外電暈檢測方法

2.1在線檢測系統檢測內容

變電站各類設備眾多,機器人不可能對所有的設備進行巡檢,須根據現場情況梳理出重點檢測設備,通過與運維人員溝通和現場調研,確定變電站易放電設備,據此提前規劃?rùn)C(jī)器人檢測停靠點,提高巡檢效率。

2.2紫外電暈檢測影響因素分析

2.2.1距離對光子數的影響

檢測設備距離放電點越遠,對應的球面上光子密度越小,在鏡頭口徑一定的情況下,輻射進入成像儀的光子數越少,所以隨著距離的增加,光子數有減小的趨勢,使用指數函數Y.xb擬合,當3取值在1.5左右時擬合曲線最接近實際曲線,進而獲得距離與光子數關系。

根據實驗結果并結合變電站現場情況,提出檢測距離應小于35m,同類設備的檢測數據通過距離與光子數關系統一換算成103時的光子數進行分析對比。

2.2.2增益對光子數的影響

增益定義為"紫外成像儀對檢測光子數信號衰減或放大的比例"。過小的增益會把電弧衰減為一點甚至消失,過大的增益會把一個光點放大為一個光斑。由于對增益沒有統一的標準,各個廠家的設備對增益的定義也略有不同,因此尋找檢測設備最佳增益點至關重要。使用某廠家的設備對增益與光子數進行實驗,所得數據顯示,光子數在對應增益下取得峰值后再增大增益,光子數會降低,故選擇光子數峰值的90%～95%時的增益為檢測設備的最佳增益。

2.3基于光子數的在線紫外電暈檢測方法

2.3.1機器人紫外電暈檢測數據采集模式

變電站巡檢機器人搭載紫外電暈檢測設備對設備進行巡檢,需對該變電站需要進行紫外電暈檢測的設備進行梳理,將同類設備作為一組檢測對象,并在機器人的運行軌道上選擇?？繖z測點,使用激光測距儀測量?？繖z測點與被檢測設備之間的距離并輸入數據庫,在檢測點設置完成后,機器人按照規劃的路徑依次對各設備進行檢測,并將采集的數據傳輸給機器人處理軟件進行數據處理分析。

2.3.2紫外電暈同類比較檢測方法

變電站巡檢機器人完成一次巡檢后,將采集的數據根據設備類型進行分類,利用距離和光子數關系函數,將同類設備的光子數統一換算成距離為103的光子數據并求平均值,如某設備的光子數超出該類設備光子數平均值30%或者光子數差值大于1000,則認為該設備存在故障風險,應重點跟蹤檢測。

2.3.3紫外電暈同類歷史數據比較法

經多個巡檢周期后,同一個設備的測量數據逐漸豐富,在獲得10次數據后,將該設備的檢測數據進行對比分析。單一設備的故障判定標準為光子數躍遷超過1500,則進行報警。

3檢測數據分析實例

變電站巡檢機器人攜帶紫外電暈檢測設備在某500kV變電站巡檢半年后,數據采集量初具規模,巡檢過程中,發現設備早期故障6次,并在后期故障發展到晚期時得到確認。

3.1絕緣子串同類比較實例

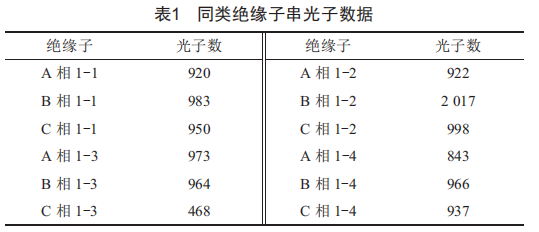

變電站絕緣子串是變電站易放電設備,通過對變電站絕緣子串?dāng)?shù)據進行同類分析,在某次檢測中,獲得的數據如表1所示,受篇幅所限僅列出典型數據。

通過對上述數據進行分析,大部分絕緣子串的放電強度在950左右,其中標號為C相1-3的絕緣子串光子數較少,經手持設備多角度查看,發現放電部位處于檢測點背面,從而造成獲得的光子數偏少:標號為B相1-2的絕緣子串,光子數遠超其他絕緣子串,遂進行故障早期預警,在跟蹤一段時間后,紅外熱像儀對B相1-2發出過熱報警,證實了早期預警的準確性。

3.2同一絕緣子串歷史數據比較實例

對表1中編號為B相1-2的絕緣子串的歷史數據進行分析。在13天時,設備光子數超過1500,并激增超過50%,所以初步確認紫外電暈檢測儀視場角內存在有問題的設備,判定結論與同類比較法結論一致。設備的放電強度變大,后將設備更換后發現絕緣子片存在破損,避免了絕緣子擊穿后帶來的電力事故。

4結語

通過變電站巡檢機器人搭載紫外電暈檢測系統對變電站設備進行狀態巡檢,能夠有效地在故障初期定位故障設備,為紅外檢測提供重點檢測依據,提高了變電站巡檢機器人的利用效率,增長了設備故障預警時間,提高了變電站運行的安全性和自動化程度,因而具有較大的推廣意義。
