引言

我國在可持續發展道路上,著重開發可再生資源是滿足當前電力需求供應的主要渠道,風力發電便是其中之一。依據風力發電控制系統工作原理,風速大小的變化,對產電量具有一定影響,隨著風速的增加,產電量逐漸增多。雖然風速增加,對產電量的提升有所幫助,但是對電力系統的穩定運行是否會造成影響尚未明確,本文將對此展開研究。

1變速風力發電機結構

變速風力發電機結構中的轉子相當于緩沖器,風速與發電量之間并不存在直接聯系,而是通過相關參數分析與計算,獲取兩者之間的關系。圖1所示為變速風力發電機結構圖。

通過分析單機機械能,采用累計法,計算機械能數值。與此同時,引入發電機特性,構建發電機模型,通過與電網模型交換輸出功率、無功功率、電壓、頻率參數,完善發電機模型。依據該模型結構,可以探究風力發電機穩態特性,為電機穩態研究奠定理論基礎。

2變速風力發電機穩態分析與參數計算

風速由風力傳感器測得,端電壓數值通過電壓測量?jī)x器讀取,通過觀察風力發電機運行操控計算機可以讀取輸出功率P、無功功率O的計算,可以利用其與輸出功率之間的關系,

測得轉角大小,計算公式如下:

當電機處于正常運行狀態時,無功功率數值為零,即Q=0。

3風電機組對電力系統的影響研究

本文以系統電壓和系統損耗兩個參數為例,探究風電機組對電力系統的影響。此次研究選取風速作為變量,通過改變風速大小,測量并計算系統電壓、輸出功率、無功功率、系統總功率、系統損耗、風機機組出力、損耗率等參數,為系統影響分析提供數據支撐。

3.1測試系統結構設計

本文以33節點電網系統為例,分析風電機組接入系統后對系統運行情況造成的影響,圖2為節點系統結構布設圖。

圖2中安裝4個變壓器,記為T(mén)1、T2、T3、T4,額定參數值為12.66/0.69kV、1.2MVA,按照如圖2所示方案布設于33個節點中,并將變速風力發電機安裝于A-1和A-2所示位置,通過調節風速大小,計算各項參數,判斷系統電壓和功率損耗變化情況,掌握風速與電力系統之間的關系。

3.2風速類型設計

為深入探究電力系統受風電機組的影響,本次實驗研究設定4種風速類型,通過改變風速類型,判斷風電機組在電力系統作用力中的變化大小,從而判斷電力系統作業所受影響。

類型1:將機組風速設置為切入風速,該風速模式中的風電機組未進入作業狀態,測得機組作用力為零。類型2:將風機風速設置為低風速,該風速模式中的風電機組處于特定值情況下的作業狀態,此時參數O/=0,測得系統中的負荷量為基本負荷。類型3:將風機風速設置為高風速,該風速模式中的風電機組同樣處于特定值情況下的作業狀態,此時參數O/=0,測得系統中的負荷量為基本負荷[4]。類型4:該風速類型與類型3相似,但是系統負荷量偏低,僅占據基本負荷的30%。其中,類型1中的風機未投入運行,其他3種類型風機風速處于額定風速與切入風速數值之間。

3.3不同類型風速下的電力系統影響研究

3.3.1電力系統電壓

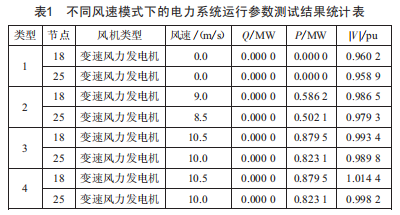

分別測試以上4種類型風速模式下的系統電壓、輸出功率P,無功功率O,通過觀察測試結果,分析風速對電力系統運行的影響。表1所示為不同風速模式下的電力系統運行參數測試結果統計表。

表1中,4種風速模式下的電力系統作業過程中的無功功率均為0,隨著風速的增加,輸出功率和電壓數值逐漸增加。因此,風機作業風速的大小,對電力系統輸出功率和電壓具有一定影響,且存在正相關關系。另外,類型3和類型4兩種情況,基本負荷量不同時,輸出功率相同,但是電壓值存在差異,隨著基本負荷的減少,電壓值有所提升。所以,在風機風速不變情況下,改變基本負荷,對電力系統工作電壓也有一定影響,且存在負相關關系。

3.3.2系統損耗

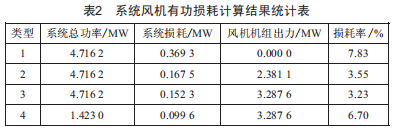

本文以系統損耗作為整個電力系統受風機影響的分析指標,通過觀察系統總功率、系統損耗、風機機組出力數值變化情況,計算系統損耗大小,得出相應結論。表2所示為系統風機有功損耗計算結果統計表。

表2中,類型1、類型2、類型3風速控制下產生的系統總功率相等,均為4.7162Mw,類型4系統總功率下降幅度較大,僅有1.4230Mw。隨著風速的提升,系統損耗逐漸減小,雖然類型3和類型4風速一致,均為高速,風機機組出力大小均為3.2876Mw,但是類型4的基本負荷偏低,造成的損耗量有所降低,損耗率變化規律與之相反,提高了大約一倍。4種風速類型中,損耗率最低的是類型3,損耗率為3.23%,對電力系統運行造成的影響最小,可以作為系統操控參考依據。

4結語

本文圍繞風力發電系統運行狀態受風力發電機的影響展開研究,通過分析變速風力發電機結構,探究電機穩態特性及系統各項參數計算方法。以33節點電網系統為例,選取系統電壓和損耗率作為研究指標,分析風電機組接入系統后對系統運行情況造成的影響。測量結果表明,高風速狀態下,電力系統輸出功率和電壓偏高,損耗率較低,且容易受基本負荷的影響。
