我最近的一個項目，用到了 DC/DC 轉換器，但是輸出有個高頻尖峰導致系統異常。我首先查看了該部件的原理圖位置，所有必要的噪聲過濾都已到位。高質量的輸入旁路電容正好位于動力傳動系中，正確的主波形緩沖器就位，輸出具有所需的高頻旁路電容。

幾年前，我處理了一個關于另一個集成 DC/DC 轉換器的類似問題。我查看了主波形，它很干凈。輸入和輸出濾波均已到位，但即使示波器帶寬限制在 20MHz，輸出端也會出現較大的尖峰。

為了降低高頻尖峰和振鈴噪聲，建議采用有效方法實施應用和芯片設計。首先，在終端負載上應使用額外的LC濾波器或磁珠。通常，這會使輸出上的尖峰噪聲遠小于紋波噪聲，但會增加更高頻率的成分。其次，應屏蔽SW和輸入節點的噪聲源或讓其遠離輸出側及敏感模擬電路，并且屏蔽輸出電感。精心布局和布線對設計很重要。第三，優化開關穩壓器的導通/關斷壓擺率，并盡量減小開關穩壓器的寄生電感和電阻，從而有效降低SW節點噪聲。

在這兩種情況下，深入查看布局顯示了與我們的評估模塊 (EVM) 的不同之處。在這兩種情況下，所有層都有放置輸出電感器的切口。這樣做可能是為了防止電感器下方的渦流損耗。然而，在這兩種情況下，接地層的斷開都允許開關脈沖到達輸出端。在具有專用接地層的設計中，這些開關脈沖在輸出端會大大衰減。

對于具有四個或更多印刷電路板銅層的設計，我們的電源設計服務團隊的做法是將一層（通常是第 2 層）專用于接地層，不允許其他走線。我們還定位可能影響接地層的其他電位的饋通孔，以防止或最小化切口。圖 1 顯示了PMP9227 TI Designs 參考設計第 2 層接地平面，非接地饋通之間的間隔是為了確保它們之間的接地銅。在只有兩層的電路板上，目標是將底層（盡可能多地）專用于接地層，并盡量減少該層上非接地走線的數量和長度。

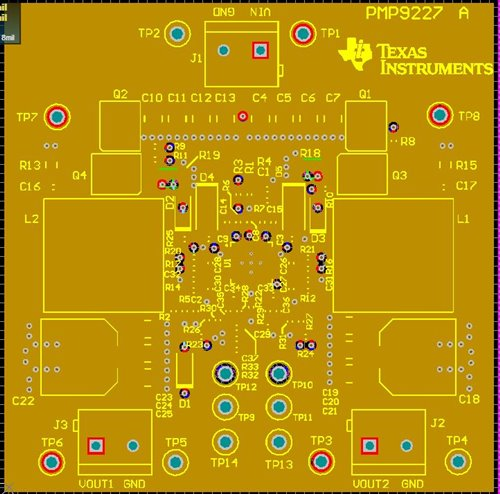

圖 1：PMP9227第 2 層接地層

我比較了使用相同LM5119控制器和相似速度的主開關波形（約 5ns 上升/下降時間）的兩種設計。我用 52VDC 輸入和 8A 負載測試了這兩種設計。PMP9227 參考設計的V OUT為 16V，而沒有接地層的設計的 V OUT為 12V。圖 2 和圖 3 所示為采用針尖和針筒感應且示波器帶寬設置為 200MHz 的輸出紋波。

紋波輸出：52V IN 12.3V OUT PCB 上的 8A 負載，無接地層：200MHz 帶寬測量

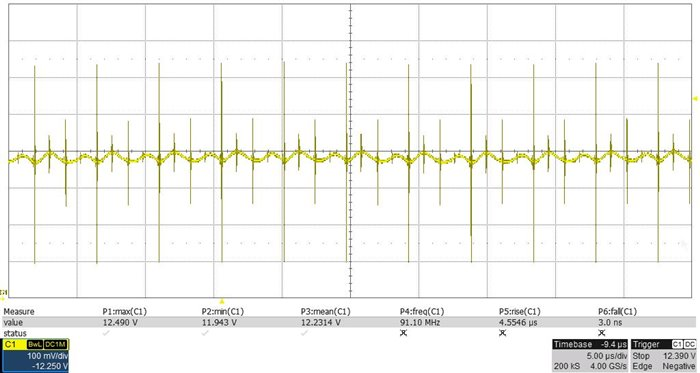

圖 2：不帶接地層的設計中的輸出紋波/噪聲 200 MHz 帶寬（12V 8A 關閉 52V IN）

紋波輸出：52V輸入16V輸出帶接地層的 PCB 上的 8A 負載：與圖 2 相同的 200MHz 測量

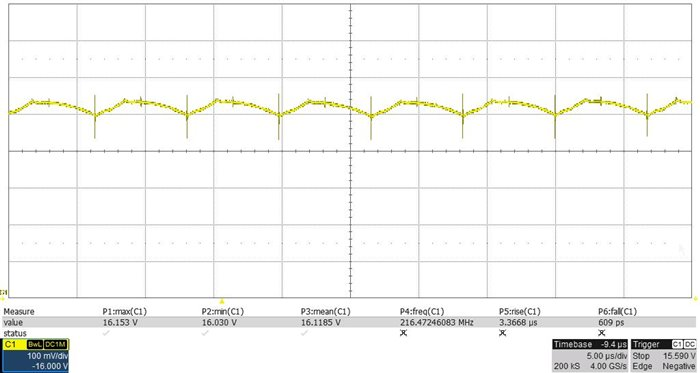

圖 3：具有接地層的PMP9227 參考設計中的輸出紋波/噪聲 200MHz 帶寬（16V 8A 關閉 52V IN）

圖 2 顯示了沒有接地層的設計中的輸出紋波，而圖 3 顯示了PMP9227 參考設計的輸出紋波。兩種波形顯示相同的開關頻率紋波，約為 30-40mV pp。但是，第一個設計中的尖峰為 530mV pp，而PMP9227 參考設計中的尖峰為 120mV pp 。

使用 20MHz 帶寬（未顯示）進行相同的測量，在沒有接地層的設計中產生了 140mV pp 的尖峰，而在PMP9227 參考設計中產生了 10-15mV pp 的尖峰。

對于較早遇到噪聲問題，標準做法已成為包括至少一個完全專用于接地的 PCB 層。從那時起，隨著眾多設計的出現，噪聲尖峰問題不再出現。
