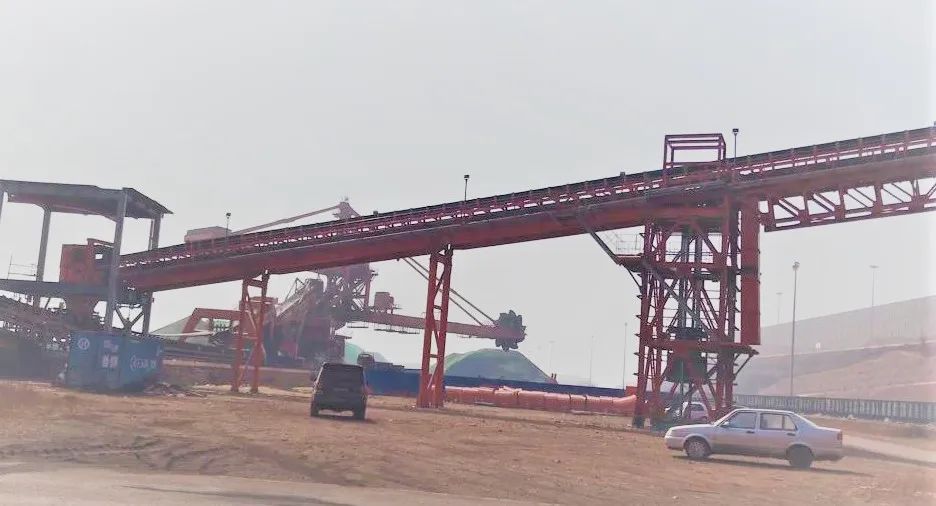

大連港是中國東北地區承接進口礦石的主要港口，大連港某碼頭公司擁有國內最大、最先進的30萬噸級礦石專用卸船泊位，可靠泊目前世界上所有適航的散礦運輸船舶。

一、電費浪費嚴重，節能是當務之急

目前我國貨運碼頭的皮帶輸送機在碼頭裝船領域大量使用。由于諸多原因，使用中相當長時間都處于空載或輕載運行狀態，電能浪費嚴重。如使用變頻調速技術，可減少電能浪費，同時也能解決大功率皮帶輸送機的啟動困難問題。

另外許多皮帶輸送機采用的軟起動裝置絕大部分是液力偶合器，下行運輸皮帶機在啟動運行制動過程中會形成電機失控現象，若在皮帶輸送機上安裝變頻器，可隨時將電機產生的負力回饋到電網中，減少發熱損耗，解決機械系統及電氣系統的沖擊問題，延長設備的使用壽命，并能有效地節約電能。

基于此，英威騰給大連港**碼頭的下行皮帶運輸機調速選擇了英威騰Goodrive800四象限柜機。除了具有卓越的調速性能，使用英威騰Goodrive800變頻器，具有非常明顯的節能效果，實驗數據顯示，該產品一年總節電量為313200度，為企業節約電費31.32萬元，是港口碼頭企業技術改造升級和產品更新?lián)Q代的理想調速裝置。

二、英威騰出馬，推下行皮帶機變頻器方案

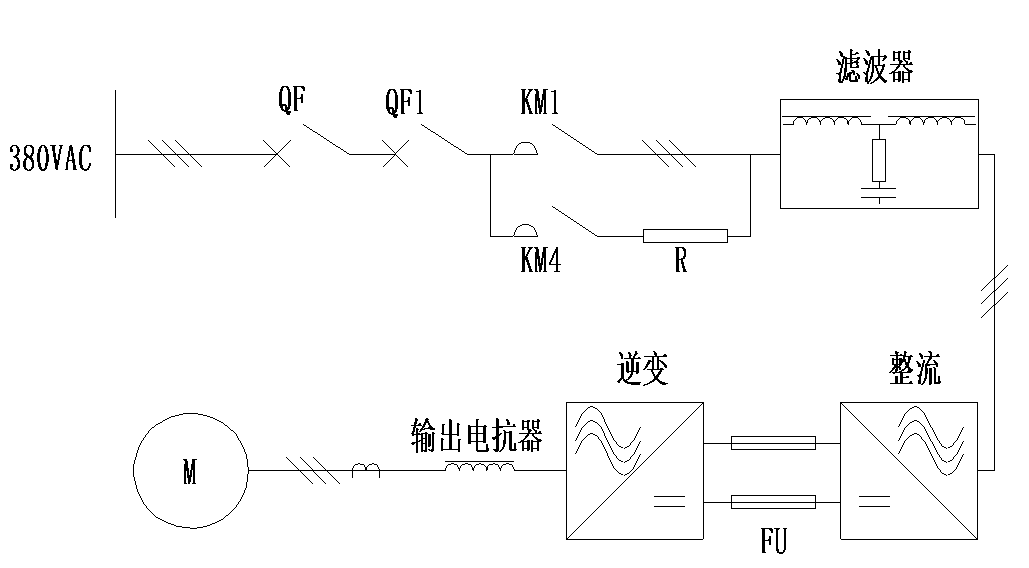

本次英威騰的方案，主回路主要由用戶開關QF，變頻器輸入主斷路器QF1，緩沖接觸器KM4，主回路接觸器KM1，LCL濾波器，整流單元，逆變單元以及輸出電抗器幾部分組成。

系統主回路原理圖

運行監測狀態

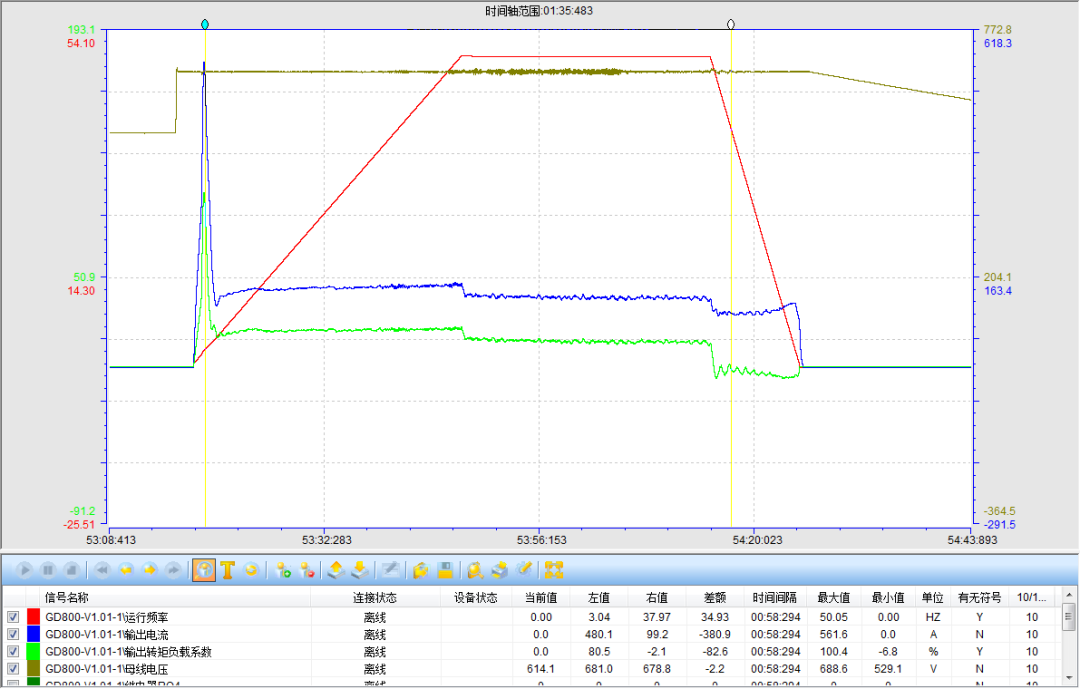

啟動波形：皮帶機空載啟動，從輸出轉矩曲線判斷，皮帶機停止時由于皮帶機存在慣性，電機處于臨界發電狀態。

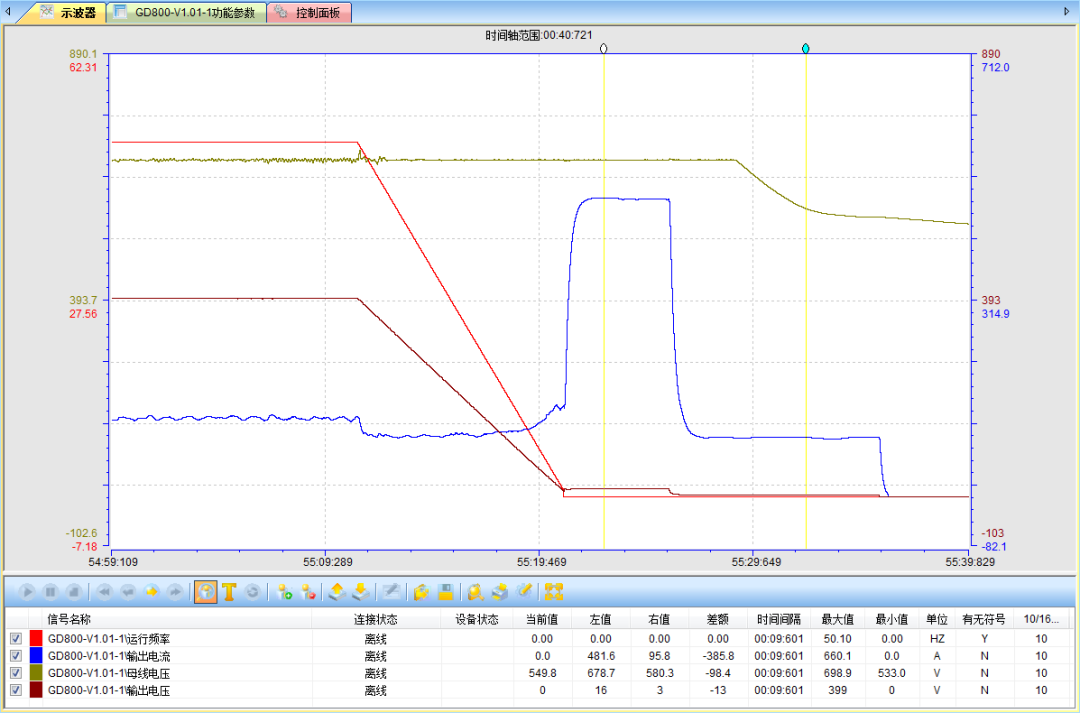

增加直流制動皮帶停止時監測波形

停車波形：停機時增加了直流制動，停機采用安全停機SS1指令，在100%轉矩制動后，逆變輸出持續10s轉矩保持。在100%流量4000t/h時停機穩定，不存在下溜情況。

三、助力“碳中和”，英威騰用數據說話

1 直接效益

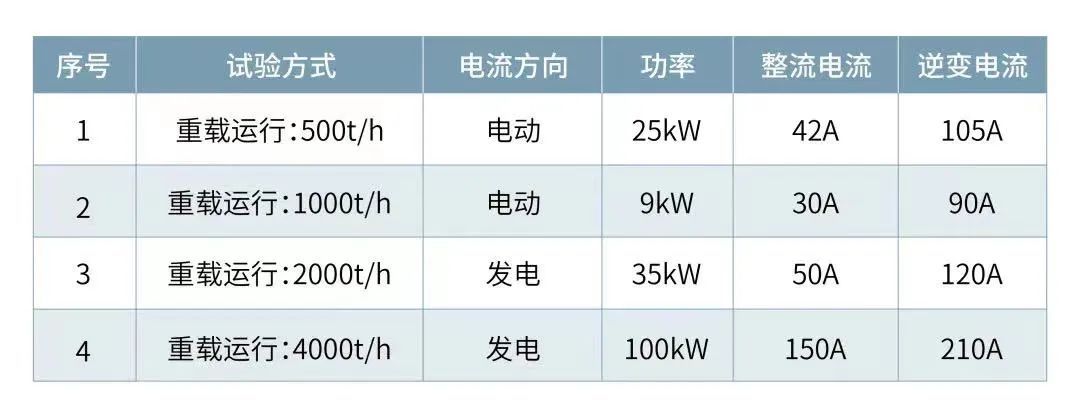

試驗運行數據

由現場皮帶機運行數據不難看出，基本處于1000t/h流量時，電機就處于發電狀態，發電功率隨著負載增加而增加。

根據目前運行狀態，大連港礦石碼頭4號堆場BC44號皮帶機年運行300天，12小時工作制。滿載80%，半載20%工作時間?？梢援a(chǎn)生的直接效益為：

300x12x80%x100x1+300x12x20%x35x1=31.32萬元

（電費按照1元/kW.h）

注：以上計算以實際工況為準，僅供參考。

2 減少污染排放

總節電量313200度，相當于節約了125.28噸標準煤，同時減少污染排放85.2噸碳粉塵、312.26噸二氧化碳（CO?）、9.4噸二氧化硫（SO?）、4.7噸氮氧化物(NOx)。

3 間接效應

變頻器軟啟動可以降低機械沖擊

過大的沖擊轉矩往往造成電動機轉子籠條、端環斷裂和定子端部繞組絕緣磨損，導致?lián)舸龣C；轉軸扭曲，聯軸節、傳動齒輪損傷等。

變頻器軟啟動可以降低電網沖擊

過大的起動電流（空載起動電流可達額定電流的4~7倍，帶載起動時可達8~10倍或更大），會造成電網電壓下降，影響其他用電設備的正常運行，還可能使欠壓保護動作，造成設備的有害跳閘。同時過大的起動電流會使電機繞組發熱，從而加速絕緣老化，影響電機壽命。

變頻器軟停止可以降低對生產設備造成沖擊

起動過程中的受力突變往往造成生產設備（皮帶）縮短使用壽命；影響傳動精度，甚至影響正常的過程控制。

四、總述

Goodrive800系列工程傳動變頻器是英威騰針對目前石油、煤礦、冶金和港口碼頭等領域出現的多傳動需求，專門研發的產品。

而大連港**碼頭的下行皮帶機采用英威騰Goodrive800-26系列四象限變頻器后，既保證了皮帶機運行穩定，又將下行皮帶機這種特殊負載產生的能量反饋回了電網，同時也解決了皮帶機運行中的軟啟動、軟停止問題。

現場的應用表明了，利用先進的英威騰Goodrive800-26四象限變頻器能夠可靠、高效、穩定的拖動下行皮帶機，可以大大提高皮帶機控制的自動化程度，降低現場的維護工作量，給港口、碼頭等企業帶來可觀的經濟效益。
