硬小妹：“李工，二極管具有單向?qū)щ娦裕┘臃聪螂妷簳r(shí)完全不導通嗎？”

油條李：“那是理想的二極管！”

硬小妹：“非理想的二極管呢？”

油條李：“非理想的二極管也就是現實中的二極管，現實哪有這么絕對??？！”

依稀記得大學校園學習模電課程的第一章就是半導體基礎知識，讓我們從微觀方面了解了本征半導體和雜質半導體，N型半導體和P型半導體，電子與空穴，PN結等等，那無數的新名詞和電子運動，日夜縈繞在心頭，揮之不去，成為我們模電考試的惡夢！盡管這些微電子理論晦澀難懂，但它卻是制造半導體元器件的基礎，比如二極管就是根據PN結的特性制造的。二極管作為電子電路中常用的元器件，它有哪些特點和使用注意事項呢？下面我們一起學習一下吧！

一、二極管的分類

二極管的種類多種多樣，根據不同的分類方式二極管可分為不同的類型：

1.根據安裝方式分類可分為：表貼型二極管和引線型二極管；

2.根據正向電流大小分類可分為：小信號二極管和功率二極管；

3.根據制造工藝結構不同分類可分為：平面型二極管和臺面型二極管；

4.根據特性的不同分類可分為：整流二極管、開關二極管、肖特基二極管、齊納二極管、高頻二極管，其中，整流二極管又可分為一般整流二極管、快速整流二極管和快速恢復二極管；高頻二極管又可分為檢波二極管、波段開關二極管和PIN二極管。

盡管二極管有多種類型，但根據頻率分類可分為兩大類：整流二極管和高頻二極管，因此，除了高頻二極管之外，其他類型的二極管都是在一般整流二極管特性基礎上改進而來的！

二、二極管常見的類型

在電路中不同二極管種類的作用是不同的，我們要根據實際需求選擇合適的二極管類型，常見的二極管類型主要有以下幾種：

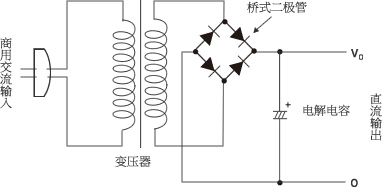

1.一般整流二極管。整流二極管的主要結構組成是PN結，其作用是將交流信號轉變?yōu)橹绷餍盘?hào)，該過程需要配合大容量的電容實現；通過整流二極管組成整流橋，能夠?qū)崿F(xiàn)對交流信號的半波整流或者全波整流。一般整流二極管既具有耐壓值高、正向電流大的優點，又有正向電壓大、反向恢復時間長的缺點，其常用的型號有1N4007、RL207、1N5408、5A10等等，常見的應用電路如下圖所示：

圖源|ROHM官網

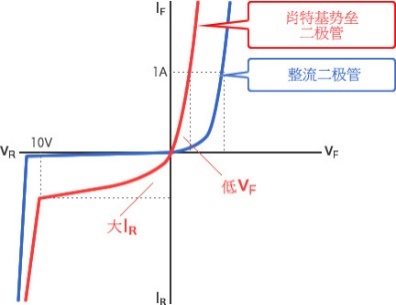

2.肖特基二極管。肖特基二極管的結構組成是使用某種金屬與N型半導體結作為二極管，而不是PN結，這種結叫做肖特基結。相比于整流二極管，肖特基二極管具有正向電壓小、開關速度快的優點，同時也具有耐壓值低、反向漏電流大的缺點，常用于DC-DC轉換器電路、AC-DC轉換器的二次側電路等等，其常用的型號有BAT54、1N5819、SS24、SS34、SS54等等。肖特基二極管和整流二極管的特性對比曲線如下圖所示：

圖源|ROHM官網

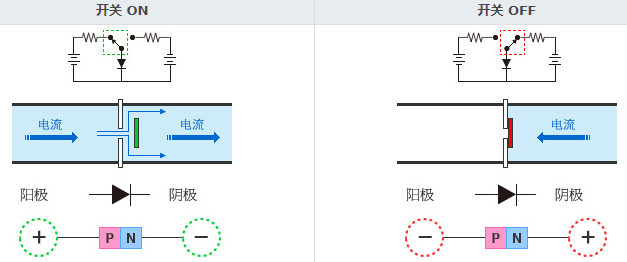

3.開關二極管。此種類型的二極管具有開關的功能，施加正向電壓時二極管導通，且導通電阻較小，一般為幾十歐姆至幾百歐姆；施加反向電壓時二極管截止，且導通電阻較大，一般為10兆歐以上。開關二極管具有反向恢復時間短、結電容小的特點，因此常用在高頻信號電路當中，其常用的型號有2AK系列、2CK系列、1N4148、BAV21W、2CK27系列、2CK29系列、FR系列等等。

圖源|ROHM官網

4.快恢復二極管。一般整流二極管的反向恢復時間較長，達到幾微秒至幾十微秒，而快恢復二極管的反向恢復時間相比一般整流二極管縮短了100倍左右，達到了幾十納秒至幾百納秒；一般整流二極管常用于500Hz以下的低頻信號電路當中，而快恢復二極管常用于幾Khz至100Khz的高頻信號電路當中。

5.齊納二極管。齊納二極管也稱為穩壓二極管，其原理利用的是PN結的反向特性，當施加反向電壓超過一定電壓值時，二極管兩端的反向電壓值恒定在一定范圍之內，不再變化，該電壓值稱為擊穿電壓或者齊納電壓，利用該特性可應用于恒壓源電路、參考電壓電路等。使用時應注意齊納二極管的電流較小，避免過流；齊納二極管穩壓的精度較低，不可應用于需要高精度基準源的電路當中。

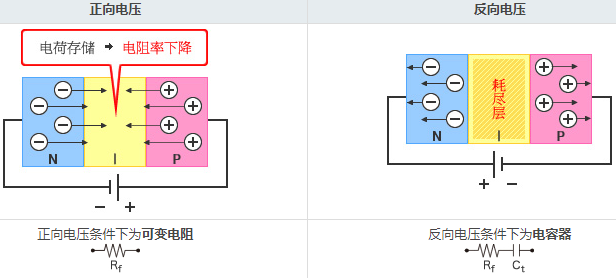

6.高頻二極管。高頻二極管由電阻值高的I型半導體制成，具有引腳間電容小的特點；其在正向電壓條件下具有可變電阻的特性，而在反向電壓條件下具有電容的特性，因此高頻二極管常用在高頻信號開關、衰減器和AGC電路當中。

圖源|ROHM官網

三、二極管常用的參數

我們?cè)谶x擇二極管型號的時候，要注意其各項參數的絕對最大額定值，不可超過規格書中的標稱值且要降額使用，以免影響二極管的使用壽命。二極管常用的參數主要有以下幾種：

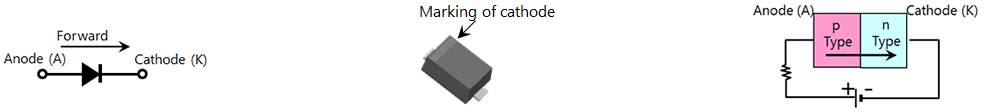

1.二極管的符號。如下圖所示，二極管的陽極用字母A表示，而陰極用字母K表示，那為什么陰極不用字母C表示呢？這是因?yàn)镃athode的發音首字母為K，于是后來將錯就錯，流傳了下來。在二極管表面是有極性絲印的標識，該標識代表了二極管的陰極管腳方向。

圖源|TOSHIBA官網

2.反向重復峰值電壓（V_RRM）。該參數表征的是對二極管施加反向偏置電壓時，二極管能夠承受的反向電壓的最大持續重復電壓值,該值為峰峰值，如下圖所示。在實際應用當中，二極管的工作電壓需要等于或者小于該參數值，否則易造成二極管的擊穿損壞。

圖源|TSC

3.反向有效值電壓（V_RMS）。該參數表征的是一個交流正弦波施加到負載端的波形的有效值，因此，V_{RMS =} 0.707 x V_RRM，在整流電路當中，我們應關注該值的大小。

4.周期平均正向電流（I_(AV)）。該參數表征的是在特定溫度（室溫25℃）條件下，二極管正向的最大持續平均電流。隨著二極管流過的電流增大，其功率損耗也會增大，二極管溫度會升高，因此在高溫環境中，此參數應降額使用。二極管的最大功率與溫度的關系如下圖所示：

圖源|TSC

5.浪涌峰值正向電流（I_FSM）。該參數表征的是在特定的溫度（室溫25℃）和特定的脈沖時間下，二極管能夠承受的非重復性且保持單一的浪涌電流的大小。由于浪涌電流的時間較短，一般為毫秒級別，因此二極管的I_FSM值的大小遠大于I_(AV)值。

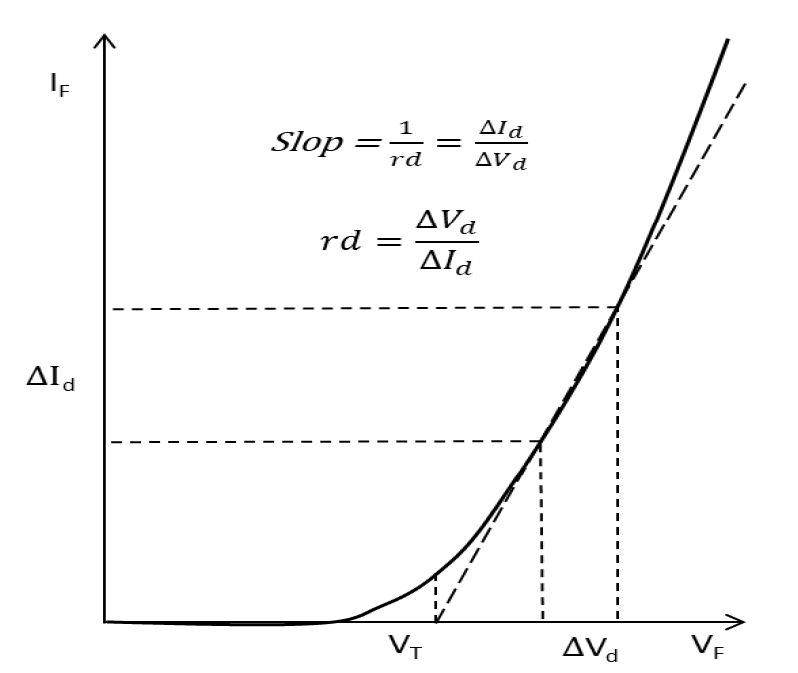

6.正向電壓（V_F）。該參數表征的是二極管流過正向電流I_(AV)時陽極和陰極之間的電壓差的大小，當I_(AV)增大時，V_F會表現出一定的電阻態，即平均動態電阻rd，如下圖所示，因此二極管的正向電壓值V_F的值總是大于PN結的偏置電壓V_T的，比如硅半導體二極管的V_F值為1.1V大于其硅PN結的偏置電壓0.7V。

圖源|TSC

7.反向電流（I_R）。該參數表征的是二極管在反向擊穿電壓（V_BR）條件下的陰極到陽極的電流大小，也稱為漏電流，該參數一般為微安級別，越小越好，其大小會隨著溫度的升高而變大，因此，在低功耗產品當中，應注意溫度對二極管I_R大小的影響。

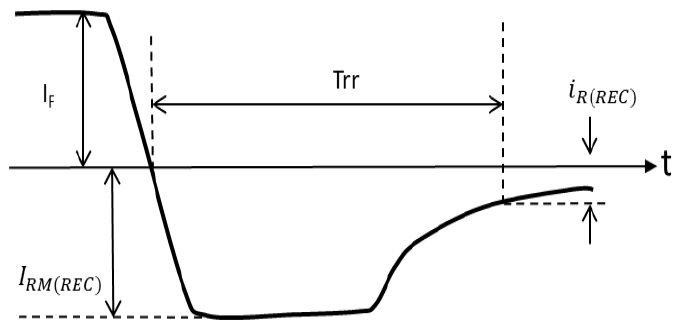

8.反向恢復時間（Trr）。該參數表征的是二極管由導通狀態切換到關斷狀態的時間大小，由于PN結中的載流子狀態的切換需要時間，因此二極管由正向電壓切換到反向電壓時，二極管不能立即關斷，而是需要一定的時間，該時間越小越好。

圖源|TSC

9.結電容（C_j）。該參數表征的是二極管在特定的V_RMS電壓下器件管腳兩端的電容大小，該參數越小越好，特別是高頻信號應用電路當中，應注意此參數的大小。

四、二極管的應用

在電子電路中，我們常見的二極管應用場景主要有以下幾種：

1.防呆。在電源電路中，為防止人為無意的把電源正負線接反而導致電路板的損壞，可以在電源輸入正極端串接入一個二極管，這樣一來即使電源線接反也不會損壞板卡，此種方式簡單、低成本，其缺點是存在一定的壓降。

2.鉗位。在信號處理電路中，利用二極管導通后其正向電壓基本不變的特點，可以作為電路中限幅元件使用，使輸入信號或者輸出信號的幅值限定在一定電壓范圍之內，比如MCU芯片的GPIO管腳內部電路中一般具有兩個鉗位二極管，以避免異常信號損傷MCU。

3.續流。在DC-DC電源電路或者繼電器等存在感性元件的電路中，通過二極管與感性元件構成電流回路，起到續流的作用。

4.開關。利用開關二極管的特性，可以組成簡單的邏輯門電路、波形轉換電路等等。

5.檢波。利用檢波二極管的特性，從高頻信號中篩選出低頻信號，此種二極管常見于收音機電路當中。

6.顯示。能夠發光的二極管稱為L(zhǎng)ED，它能夠發出不同顏色的光，可以用來指示系統不同的運行狀態。

結語

二極管的功能強大且多樣，已成為電子電路中不可或缺的元器件，它就像電路板間鐵面無私的衛士，信號只能直行，不可逆行，兢兢業業地守護著它的領地，日復一日，總歸英雄遲暮，于是，信號來回穿梭，無懼它的威嚴，終于，它決定關閉自己的領地大門，結束這電子世界的嘈雜，等待下一個輪回！
